在CAD软件中,SP命令是创建三维实体模型的重要工具之一，其全称为“SPHERE”，即球体命令，该命令允许用户通过指定球体的中心点和半径（或直径）来快速生成三维球体实体，广泛应用于机械设计、建筑建模、工业设计等领域，以下是关于SP命令的详细解析，包括功能特点、操作步骤、参数设置及实际应用场景等内容。
SP命令的基本功能与启动方式
SP命令主要用于创建规则的三维球体实体,生成的球体在三维空间中具有完美的圆形轮廓，且默认由网格密度较高的面片组成，可通过系统变量“ISOLINES”和“FACETRES”调整其显示精度，启动SP命令的方式包括：

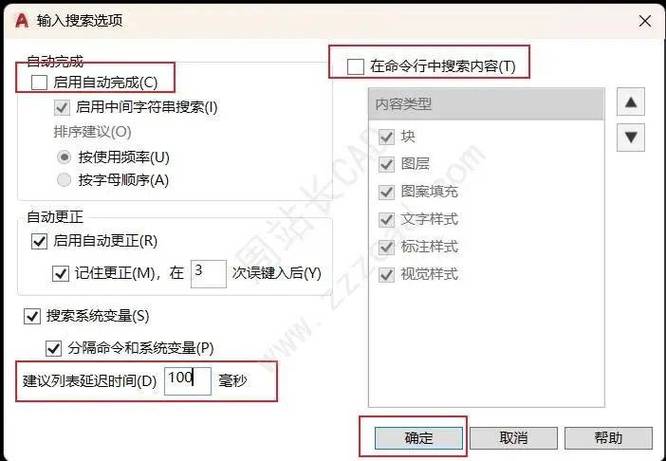

- 命令行输入：在CAD命令行中直接输入“SPHERE”或简化命令“SP”，按回车键确认。
- 功能区调用：切换至“三维建模”选项卡，在“实体”面板中点击“球体”图标。
- 工具栏：在经典工作空间中，通过“建模”工具栏的“球体”按钮启动。
SP命令的操作步骤与参数详解
使用SP命令创建球体时,需依次指定球体的中心点和半径（或直径），具体操作流程如下：
-
启动命令：通过上述任一方式调用SP命令，命令行提示“指定中心点或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：”。
-
指定中心点：默认情况下，需在绘图区单击或输入坐标值确定球体的中心位置，输入“0,0,0”可指定原点为中心。

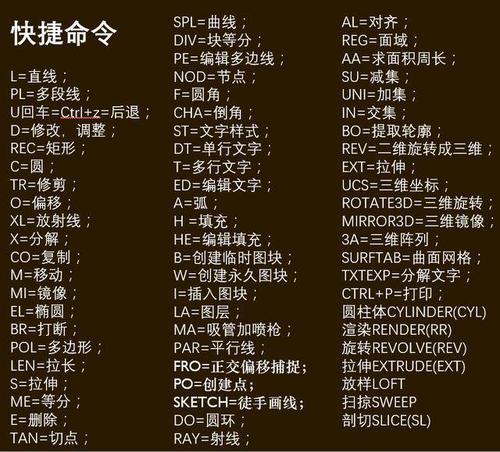

（图片来源网络，侵删） -
设置半径：确定中心点后，命令行提示“指定半径或 [直径(D)]：”，此时可直接输入半径值（如“50”），或选择“直径”选项后输入直径值（如“100”）。
- 半径（R）：球体中心到表面任意一点的距离，是最常用的参数。
- 直径（D）：球体表面两点间的最大距离，为半径的两倍。
-
其他选项：
- 三点(3P)：通过指定球体表面上的三个点定义球体，适用于未知中心位置的场景。
- 两点(2P)：通过指定球体直径的两个端点创建球体，需输入两点坐标。
- 相切、相切、半径(T)：创建与两个选定对象（如圆、直线）相切且指定半径的球体，常用于机械设计中的配合件建模。
SP命令的高级应用与参数优化
-
与系统变量的配合使用：
- ISOLINES：控制球体线框模型的显示密度，默认值为4，数值越大，线框越密集（范围0-2047），输入“ISOLINES”后设置新值为“20”，可显著提升线框显示效果。
- FACETRES：调整渲染时球体的表面平滑度，默认值为0.5，范围0.01-10，值越高，曲面越细腻，但会增加计算负担。
-
与其他命令的组合使用：
- 拉伸（EXTRUDE）：将球体与二维图形结合，例如用“拉伸”命令将球体沿路径生成特殊形状。
- 布尔运算：通过“并集(UNI)”、“差集(SU)”、“交集(IN)”等命令将球体与其他实体组合，创建复杂模型，用差集命令在长方体中挖出球体形成孔洞。
-
动态观察与视图调整：
创建球体后，可通过“3DORBIT”命令旋转视图，从不同角度观察模型，结合“VSCURRENT”命令切换视觉样式（如“真实感”“概念”），提升显示效果。
SP命令的实际应用场景
- 机械设计：用于创建轴承滚珠、阀门球芯、法兰盘等 spherical 部件，设计球阀时，可通过SP命令生成球芯，再通过差集命令加工流道。
- 建筑设计：在穹顶、装饰性结构（如穹顶、穹顶节点）建模中，SP命令可快速生成基础球体，再通过剖切（SLICE）命令修改形状。
- 工业设计：用于创建产品外观中的曲面元素，如把手、按钮等，结合“抽壳”（SOLIDEDIT）命令可生成薄壁球体结构。
常见问题与注意事项
-
球体显示不光滑：
原因：系统变量“FACETRES”或“ISOLINES”设置过低。
解决：输入“FACETRES”并增大数值（如设为5），或输入“ISOLINES”增加线框密度。 -
球体无法进行布尔运算：
原因：球体未生成实体模型，而是线框或曲面。
解决：确保在创建时选择“实体”选项（通过“建模”面板），或使用“CONVTOSOLID”命令转换对象类型。
相关问答FAQs
问题1：如何创建半球体？
解答：创建完整球体后，使用“剖切（SLICE）”命令，操作步骤如下：
- 输入“SLICE”并选择球体，按回车键。
- 指定剖切平面（如三点或XY平面）。
- 选择要保留的一侧,即可得到半球体。
问题2：如何调整球体的网格密度以优化性能？
解答：通过系统变量“ISOLINES”和“FACETRES”平衡显示效果与性能。
- 线框显示：调整“ISOLINES”，值越大精度越高但越耗性能，建议设计时设为10-20，出图时设为4。
- 渲染显示：调整“FACETRES”，值在0.5-3之间通常可满足需求，避免过高导致卡顿。
通过掌握SP命令的参数设置与高级技巧,用户可高效完成三维球体建模，提升CAD设计效率与质量。
