在CAD软件中，加法命令主要用于将多个对象合并为一个整体，或通过布尔运算生成新的复合图形，不同CAD软件（如AutoCAD、SolidWorks、UG等）的加法命令名称和操作方式略有差异，但核心功能一致，以下以AutoCAD为例，详细解析加法命令的使用方法、适用场景及注意事项。

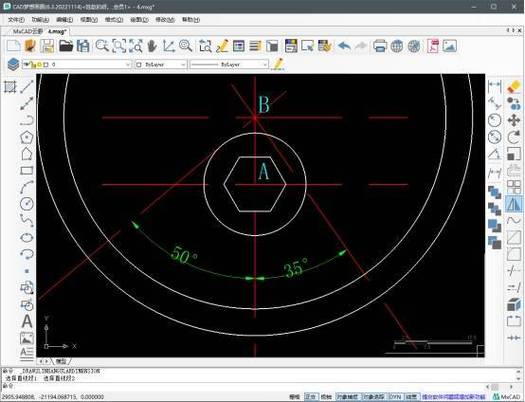

（图片来源网络，侵删）
加法命令的类型与功能
CAD中的加法命令主要分为两类：二维布尔加法（并集）和三维布尔加法（合并）。
二维布尔加法（并集）
在二维绘图中，加法命令通常称为“并集”（UNION），用于将多个面域（REGION）或封闭多段线合并为一个单一对象。
- 适用对象：仅支持封闭图形，如圆、椭圆、多边形、封闭多段线等，需先通过“面域”命令转换为面域对象。
- 操作步骤：
（1）绘制多个封闭图形（如两个相交的矩形）；
（2）输入命令REGION，将封闭图形转换为面域；
（3）输入命令UNION，依次选择所有面域，按回车键完成合并。 - 效果：多个面域的公共部分和独立部分将合并为一个整体，形成新的封闭轮廓。
三维布尔加法（合并）
在三维建模中，加法命令通常称为“并集”（UNION），用于将两个或多个三维实体（如长方体、球体、圆柱体等）合并为一个复合实体。
- 适用对象：实体（SOLID）、曲面（SURFACE）等三维对象。
- 操作步骤：
（1）绘制多个三维实体（如一个长方体和一个球体）；
（2）输入命令UNION，依次选择所有实体，按回车键完成合并。 - 效果：实体的公共部分将无缝融合，独立部分保留，生成一个新的单一实体。
加法命令的进阶应用
与其他布尔运算的配合
加法命令常与“差集”（SUBTRACT）、“交集”（INTERSECT）配合使用，实现复杂建模：
（图片来源网络，侵删）
- 差集：从主体对象中减去与其他对象的公共部分（如钻孔）；
- 交集：仅保留多个对象的公共部分（如生成重叠区域的形状）。
非封闭对象的处理
若未封闭的图形需合并，需先使用“边界”（BOUNDARY）或“编辑多段线”（PEDIT）命令生成封闭轮廓，再转换为面域或实体。
参数化加法
在AutoCAD的参数化建模中，加法操作可通过“几何约束”和“尺寸约束”动态控制合并后的形状，便于后续修改。
加法命令的注意事项
- 对象类型限制：仅支持同类型对象合并（如面域与面域、实体与实体），无法混合合并。
- 图层管理：合并后对象继承所选第一个对象的图层和特性，建议合并前统一图层设置。
- 历史记录：布尔操作不可逆，建议提前保存文件或使用块（BLOCK）保留原始对象。
- 性能优化：复杂模型合并后可能导致文件体积增大，可尝试使用“分割”（SLICE）或“抽壳”（SHELL）简化模型。
加法命令的替代方法
若软件不支持布尔运算，可通过以下方式实现类似效果：
- 二维：使用“多段线编辑”（PEDIT）的“合并”选项连接首尾相连的线段；
- 三维：通过“拉伸”（EXTRUDE）命令将二维轮廓生成实体后合并。
加法命令的快捷操作技巧

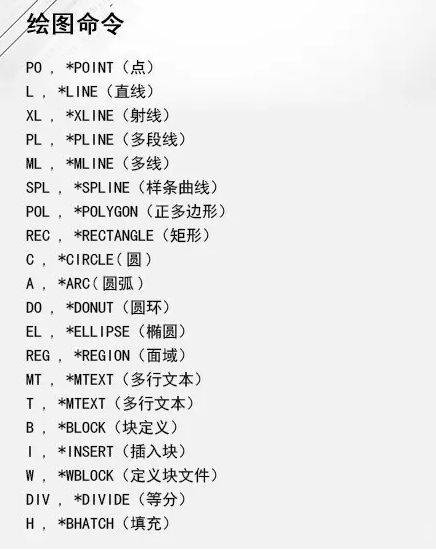

- 命令别名：在命令行输入
UNI可快速启动UNION命令； - 选择集：使用“窗口选择”（W）或“交叉选择”（C）快速批量选择对象；
- 实时预览：AutoCAD 2010及以上版本支持“选择预览”，鼠标悬停时高亮显示合并效果。
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 合并后对象消失 | 未正确转换为面域或实体 | 检查对象类型，确保使用REGION或EXTRUDE命令 |
| 合并后出现“非闭合”错误 | 二维图形存在微小间隙 | 使用“间隙闭合”（GAPCLOSE）命令或手动调整端点 |
| 三维合并后出现“自相交” | 实体位置重叠过多 | 调整实体位置或使用“干涉检查”（INTERFERE）验证 |
相关问答FAQs
问题1：为什么CAD中的加法命令无法合并两条直线？
解答：CAD的布尔加法命令（如UNION）仅支持封闭对象（如面域、实体），直线是开放对象，无法直接合并，需先将两条直线通过“多段线编辑”（PEDIT）命令合并为一条多段线，或使用“倒角”（FILLET）命令在端点处连接形成封闭图形后再进行布尔运算。
（图片来源网络，侵删）
问题2：如何判断三维实体是否成功合并？
解答：合并成功后，所有选中的实体将变为一个单一对象，可通过以下方式验证：
- 选择测试：单击对象，若整个复合实体被选中（而非单个实体），则合并成功；
- 特性面板：选中对象后，打开特性面板（Ctrl+1），若“几何图形”显示为“复合实体”，则确认合并；
- 视觉检查：切换到“西南等轴测”视图，观察结合处是否无缝过渡,无重叠或缝隙。
