CAD块拉伸命令是AutoCAD中用于修改块内图形对象位置和大小的常用工具,尤其在需要对块中部分元素进行动态调整时，相比分解块后再编辑再重新块化的操作，能显著提升绘图效率，该命令的核心功能是在不破坏块整体性的前提下，对块内的特定对象进行拉伸或移动，适用于门窗块、家具块等需要根据设计变化调整尺寸或位置的场景。
块拉伸命令的使用前提与准备工作
在使用块拉伸命令前,需确保块内包含可独立编辑的对象，若块完全由块参照或多段线等整体对象构成，则无法直接拉伸，在创建块时，建议将需要调整的图形（如矩形、直线、圆等）作为独立对象包含在内，例如创建一个“门”块时，可将门框和门把手分别绘制为不同对象，再定义为块，执行拉伸命令前，需通过“块编辑器”（BLOCKEDIT）或“在位编辑块”（REFEDIT）进入块编辑环境，或直接使用“拉伸”（STRETCH）命令配合对象选择模式来操作。
块拉伸命令的操作步骤

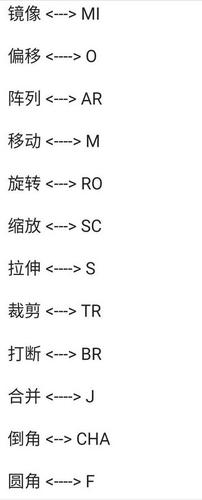

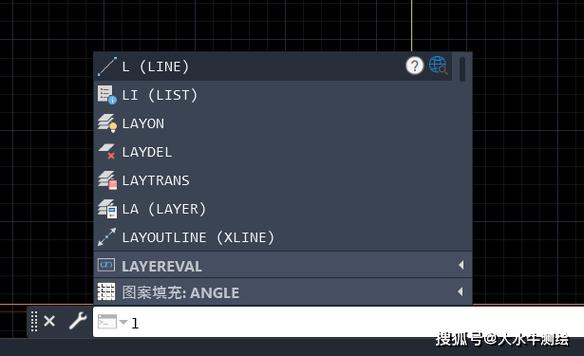

- 启动命令：在命令行输入“STRETCH”或点击“修改”工具栏中的拉伸图标，也可通过快捷键“S”快速启动。

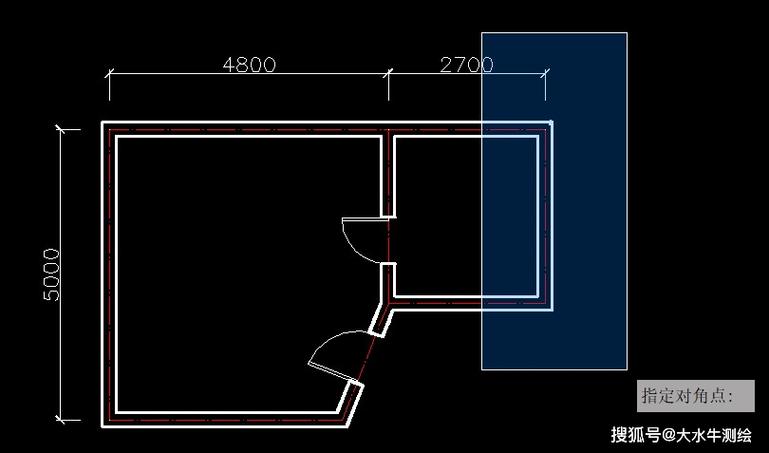

- 选择对象：此时命令行提示“以交叉窗口或交叉多边形选择要拉伸的对象”，需使用交叉窗口（CROSSING）选择块中需要调整的部分，若要拉伸块内的矩形，需从右下角向左上角拖动鼠标，确保矩形完全包含在虚线选择框内，若选择框未完全包含对象，则该对象会被移动而非拉伸。
- 指定基点：选择完成后按回车键，命令行提示“指定基点或 [位移(D)]”，需选择一个参考点作为拉伸的基准，例如矩形的一个角点。
- 指定第二点：接着命令行提示“指定第二个点或 <使用第一个点作为位移>”，输入新位置或相对坐标值，系统将根据基点与第二点的矢量距离拉伸或移动所选对象。
块拉伸命令的参数说明与注意事项
- 选择模式：必须使用交叉窗口或交叉多边形选择，若使用窗口选择（WINDOW），则命令会默认为移动而非拉伸。
- 对象类型限制：块内的属性文字、多段线整体等对象无法拉伸，仅能移动；直线、圆弧、矩形等可独立编辑的对象支持拉伸。
- 动态块配合：若需实现更灵活的拉伸，可结合“动态块”功能，在块编辑器中添加“拉伸动作”，并设置拉伸夹点，这样在普通视图中即可直接通过夹点拉伸块，无需每次输入命令。
块拉伸命令的应用场景与案例
场景1：调整门窗块尺寸
假设创建了一个“窗户”块，包含窗框和玻璃，其中窗框为矩形，玻璃为两条直线，若需要将窗户宽度从1000mm调整为1200mm，操作步骤如下：
- 输入“STRETCH”命令，使用交叉窗口选择窗框的右侧和玻璃的右侧线条。
- 指定窗框右下角为基点,输入相对坐标“@200,0”（向右拉伸200mm）。
- 完成后,窗户块的整体结构保持不变，仅所选部分按指定距离拉伸。
场景2：修改家具块位置
若块内的一个椅子需要向右移动50mm,可使用交叉窗口选择椅子，指定基点后输入“@50,0”，此时椅子会整体移动，而块内其他对象（如桌子）保持不变。
常见问题与解决方法
在实际操作中,可能会遇到拉伸失败或结果不符合预期的情况，以下为常见问题及解决方案：
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 拉伸后块整体移动而非局部拉伸 | 选择模式错误，未使用交叉窗口 | 重新执行命令，确保选择框为交叉模式（从右向左拖动） |
| 块内部分对象无法拉伸 | 对象为属性、多段线整体或外部参照 | 进入块编辑器，将对象分解为独立元素后再重新定义块 |
相关问答FAQs
Q1：为什么使用拉伸命令时，块内的所有对象都移动了，而不是局部拉伸？
A：这通常是因为选择对象时未使用交叉窗口模式，拉伸命令要求必须通过交叉窗口（从右向左拖动鼠标）选择需要拉伸的对象，若使用窗口模式（从左向右拖动），系统会默认移动所选对象而非拉伸，请重新执行命令，确保选择框为虚线交叉窗口，且仅包含需要调整的部分对象。
Q2：如何在块拉伸后保持块内对象的相对位置不变？
A：若需在拉伸时保持块内其他对象的相对位置，可在创建块时使用“块编辑器”添加“几何约束”（如“重合”“同心”），或在拉伸前使用“对齐”命令将需要固定的对象与拉伸对象关联，动态块中的“拉伸动作”可设置“夹点参数”和“动作参数”，确保拉伸时其他对象自动跟随调整，避免位置错乱。
