在AutoCAD中,三维旋转命令（ROTATE3D）是用于在三维空间中精确旋转对象的重要工具，它允许用户绕指定的轴或方向旋转对象，而不仅限于二维平面中的旋转，与二维旋转命令（ROTATE）不同，三维旋转提供了更灵活的旋转轴定义方式，能够满足复杂三维模型的编辑需求，以下是关于AutoCAD三维旋转命令的详细说明。

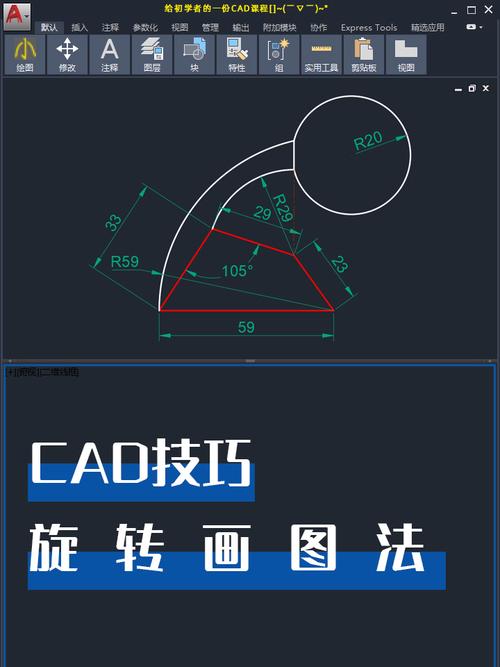

（图片来源网络，侵删）
三维旋转命令的启动方式
启动三维旋转命令主要有以下三种方式：
- 命令行输入：在命令行中直接输入“ROTATE3D”并按回车键。
- 功能区面板：切换到“三维建模”选项卡，在“修改”面板中找到“三维旋转”按钮（图标为一个三维箭头绕轴旋转）。
- 工具栏：在“三维工具”工具栏中点击“三维旋转”图标（需通过“工具”→“工具栏”→“AutoCAD”→“三维工具”调出）。
启动命令后,命令行会提示“选择对象”，用户需选择要旋转的三维对象，可单选或多选，完成后按回车键确认。
旋转轴的定义方式
三维旋转的核心在于定义旋转轴,命令行提供了多种定义旋转轴的方式，以下是常用选项的说明：
| 旋转轴定义方式 | 命令行选项 | 操作说明 | 适用场景 |
|---|---|---|---|
| 两点定义旋转轴 | “对象”（O） | 选择现有直线、圆、圆弧或二维多段线作为旋转轴 | 旋转轴已有明确几何对象时 |
| 两点定义旋转轴 | “最近的”（L） | 使用上次旋转使用的旋转轴 | 需要重复相同旋转操作时 |
| 两点定义旋转轴 | “视图”（V） | 旋转轴与当前视图平面垂直 | 旋转轴需垂直于屏幕时 |
| 两点定义旋转轴 | “X轴”（X） | 旋转轴与当前UCS的X轴平行 | 需沿X轴方向旋转时 |
| 两点定义旋转轴 | “Y轴”（Y） | 旋转轴与当前UCS的Y轴平行 | 需沿Y轴方向旋转时 |
| 两点定义旋转轴 | “Z轴”（Z） | 旋转轴与当前UCS的Z轴平行 | 需沿Z轴方向旋转时 |
| 两点定义旋转轴 | “两点”（2） | 通过指定空间中两点确定旋转轴（默认选项） | 无现成旋转轴时，最灵活的方式 |
以“两点”方式为例，选择该选项后，命令行会提示“指定起点”和“指定端点”，用户需在三维空间中点击两个点，旋转轴的方向将由起点指向终点，旋转方向遵循右手定则：右手拇指指向旋转轴方向，弯曲四指的方向即为旋转的正方向。
（图片来源网络，侵删）
旋转角度的指定
定义旋转轴后,命令行会提示“指定旋转角度或[复制（C）/参照（R）]”，用户可通过以下方式指定角度：
- 直接输入角度值：如输入“90”表示逆时针旋转90度（默认逆时针为正）。
- 拖动鼠标：在屏幕上拖动鼠标，动态显示旋转角度，点击确认。
- 参照（R）选项：通过指定参考角度和新角度来确定旋转量，若要将对象的某一边从当前角度旋转至水平位置，可选择“参照”，先指定参考角度（原角度），再输入新角度（0度）。
若需在旋转时保留原对象,可选择“复制（C）”选项，此时原对象保持不变，生成旋转后的副本。
三维旋转的实操示例
假设需将一个长方体绕其上表面的一条边旋转30度,操作步骤如下：
- 输入“ROTATE3D”并选择长方体，按回车键。
- 选择“对象（O）”选项，点击长方体上表面的一条边（该边将作为旋转轴）。
- 命令行提示“指定旋转角度”，输入“30”并按回车键，长方体绕选定边旋转30度。
若需旋转至特定角度,可选择“参照（R）”选项：
（图片来源网络，侵删）
- 选择旋转轴后,输入“R”选择参照。
- 命令行提示“指定参照角”，点击旋转轴起点和长方体上需对齐的点（如一个顶点）。
- 命令行提示“指定新角度”，输入目标角度（如0），对象将旋转至参照角对应的新角度。
注意事项与技巧
- 旋转轴的选择：旋转轴必须是直线或通过两点定义的无限长直线，若选择圆或圆弧作为旋转轴，AutoCAD将使用其圆心作为旋转轴起点，垂直于圆平面的方向为旋转轴方向。

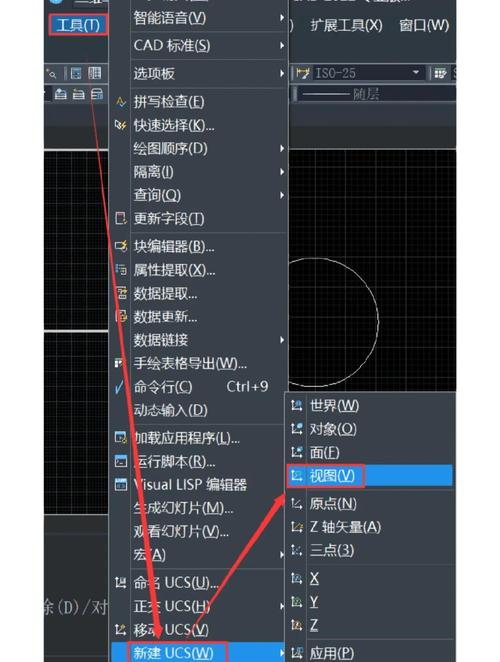

- UCS的影响：使用“X轴”“Y轴”“Z轴”选项时，旋转轴方向取决于当前UCS的方向，若需自定义坐标系，可先通过“UCS”命令调整坐标系。
- 动态观察辅助：旋转前可使用“3DORBIT”命令调整视图角度，以便更直观地选择旋转轴和观察旋转效果。
- 组合旋转：若需绕多个轴旋转，可连续执行多次三维旋转命令，每次绕不同轴旋转指定角度。
- 对象类型限制：三维旋转命令适用于三维实体、曲面、二维对象等，但部分二维对象（如文字、标注）旋转后可能需要额外调整方向。
与二维旋转命令的区别
| 对比项 | 三维旋转（ROTATE3D） | 二维旋转（ROTATE） |
|---|---|---|
| 旋转维度 | 三维空间 | 二维平面（XY平面） |
| 旋转轴定义 | 多种方式（对象、两点、坐标轴等） | 仅绕基点旋转（默认Z轴） |
| 基点作用 | 需配合旋转轴使用，仅作为旋转参考点 | 作为旋转中心点 |
| 适用场景 | 复杂三维模型编辑 | 简单二维图形旋转 |
相关问答FAQs
问题1：三维旋转时如何确保旋转轴的准确性？
解答：为确保旋转轴准确，可通过以下方法：
- 使用“对象（O）”选项选择现有直线、边或轴线作为旋转轴，避免手动指定两点时的误差。
- 开启“对象捕捉”功能（如端点、中点捕捉），精确指定旋转轴的起点和终点。
- 对于非正交旋转轴,可先绘制一条辅助直线作为旋转轴，使用完毕后删除。
问题2：三维旋转后对象位置偏移，如何解决？
解答：旋转后对象位置偏移通常由旋转轴定义错误或基点选择不当导致，解决方法：
- 检查旋转轴方向是否符合预期（可通过右手定则验证方向）。
- 使用“参照（R）”选项，通过指定参考角度和新角度精确控制旋转位置。
- 若旋转后对象脱离原位置,可结合“移动”命令调整位置，或重新执行旋转命令并确保旋转轴通过对象的几何中心。
