在CAD软件中,对整个图形进行整体缩小操作是日常绘图中常见的需求，无论是为了适应特定打印比例、调整布局空间，还是优化显示效果，都需要熟练掌握相关的命令和方法，CAD的整体缩小并非简单的“缩小”命令，而是通过调整视图比例、缩放参照或修改图形尺寸参数等多种方式实现的，具体操作需根据绘图场景和需求选择合适的方法，以下将详细解析CAD整体缩小的各类命令、操作步骤及注意事项。

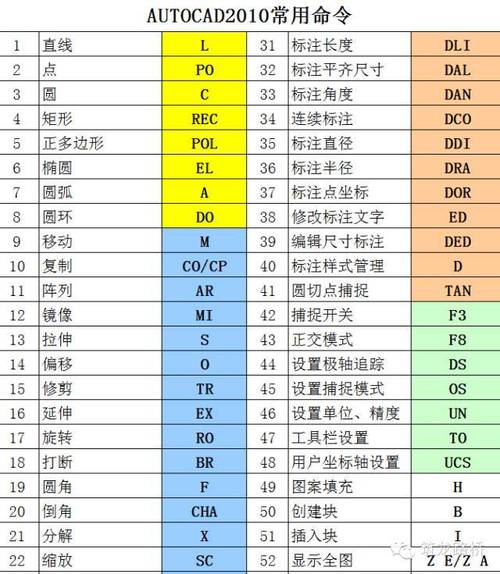

（图片来源网络，侵删）
视图缩放类命令（临时缩小，不改变图形实际尺寸）
视图缩放类命令主要用于调整屏幕上图形的显示比例,图形本身的尺寸、坐标等实际参数不会发生改变，属于临时性操作，常用于查看图形全貌或局部细节。
ZOOM（缩放）命令
- 功能：控制视图的显示范围和比例，是最常用的视图调整命令。
- 调用方式：命令行输入
ZOOM（或快捷键Z），或点击“视图”选项卡→“导航”面板→缩放工具。 - 常用子选项：
- 全部（A）：缩放视图以显示所有图形对象（包括超出当前视口的隐藏对象），使图形完全居中显示于视口。
- 范围（E）：最大化显示所有可见对象，与“全部”类似，但仅显示当前空间内的对象，不考虑隐藏对象。
- 窗口（W）：通过指定矩形窗口的两个对角点，将窗口内的图形放大至充满整个视口，反向操作可实现缩小（若窗口小于当前图形显示范围，则缩小）。
- 上一个（P）：恢复至上一个视图状态，可连续使用，最多恢复前10个视图。
- 比例（S）：按输入的比例因子缩放视图，比例因子大于1时放大，小于1时缩小（如输入
5则视图显示为原尺寸的一半，但图形实际尺寸不变）。 - 对象（O）：选择特定对象后，将该对象最大化显示于视口。
- 操作示例：若需将当前视图缩小为原尺寸的50%，可在命令行输入
Z→按回车→输入S→按回车→输入5→按回车，视图将整体缩小显示，但图形尺寸标注、几何参数等均不变。
SCALE（比例缩放）命令（区别：改变图形实际尺寸）
- 功能：按指定比例因子缩放选定的对象或整个图形，会改变对象的实际尺寸、位置（基点不变）和标注值，属于永久性修改。
- 调用方式：命令行输入
SCALE（或快捷键SC），或点击“修改”选项卡→“修改”面板→缩放工具。 - 操作步骤：
- 选择需要缩放的对象（若需整体缩小，可使用
Ctrl+A全选）。 - 输入
SC并按回车，指定缩放的基点（通常选择图形的角点或中心点作为基点，基点位置在缩放过程中保持不变）。 - 输入比例因子（如输入
8表示缩小为原尺寸的80%，输入2表示放大为2倍）。
- 选择需要缩放的对象（若需整体缩小，可使用
- 注意事项：若需整体缩小图形且保持位置不变，基点建议选择图形的左下角或中心点；若仅需临时调整显示，应优先使用
ZOOM命令，避免误改图形实际尺寸。
参照缩放类命令（基于参照对象精确缩小）
当需要根据已有对象的尺寸来缩放图形时,参照缩放类命令可实现更精确的比例控制，尤其适用于需要按特定比例调整图形的场景（如按图纸比例缩放建筑平面图）。
SCALE（参照）选项
- 功能：通过指定参照长度和新长度，计算并应用比例因子，实现图形的精确缩放。
- 操作步骤：
- 选择需缩放的对象,输入
SC并按回车。 - 指定基点（如选择图形的一个角点）。
- 输入
R（参照）并按回车，进入参照缩放模式。 - 指定参照长度的起点和终点（如选择一条边的两个端点，该边的当前长度为参照长度）。
- 指定新长度的值（如输入目标尺寸，或选择另一个对象的长度作为新长度）。
- 选择需缩放的对象,输入
- 应用示例：若一条当前长度为1000mm的边，需缩小为500mm，操作如下：选择对象→
SC→指定基点→R→选择边的起点和终点（参照长度1000）→输入500（新长度），图形将整体缩小为原尺寸的50%。
布局空间与视口缩放（打印前整体调整）
在CAD布局空间中,通过调整视口的显示比例，可实现整体图形的“缩小”效果，以满足不同打印比例的需求（如将1:1的图形缩放为1:100打印）。
修改视口比例
- 功能：在布局空间中，每个视口均可独立设置显示比例，从而控制视口内图形的缩放程度。
- 操作步骤：
- 切换至布局空间,双击进入需调整的视口（激活视口状态）。
- 在命令行输入
Z→按回车→输入S→按回车，输入目标比例（如1/100或01，表示1:100比例）。 - 双击视口外部退出激活状态,完成比例调整。
- 快捷方式：选择视口后，点击状态栏右下角的“视口比例”下拉菜单，直接选择预设比例（如1:100、1:50等）。
视口锁定与整体缩放
- 功能：锁定视口比例后，可避免误操作导致比例变化，同时通过
ZOOM命令调整布局中其他元素（如图纸边框、标题栏）的显示。 - 操作步骤：
- 选择视口,右键单击→“视口锁定”→“是”。
- 使用
ZOOM命令（如Z→E）调整布局空间的显示，视口内图形比例保持不变。
全局缩放技巧与注意事项
快速整体缩放的快捷键组合
- Ctrl+鼠标滚轮：向前滚动放大，向后滚动缩小，是最直观的视图缩放方式。
- Z+空格+E：快速执行“范围缩放”，使所有可见对象最大化显示。
- Z+空格+A：快速执行“全部缩放”，显示所有图形（包括图层关闭的对象）。
避免缩放错误的注意事项
- 区分视图缩放与图形缩放：
ZOOM仅改变显示，不修改图形实际尺寸；SCALE会永久改变图形尺寸，需谨慎使用。 - 基点选择的重要性：使用
SCALE命令时，基点位置直接影响缩放后图形的位置，建议选择图形的特征点（如交点、端点）。 - 图层与缩放关系：若图形位于不同图层，缩放时需确保目标图层已解锁且可见，否则部分对象可能无法被选中或缩放。

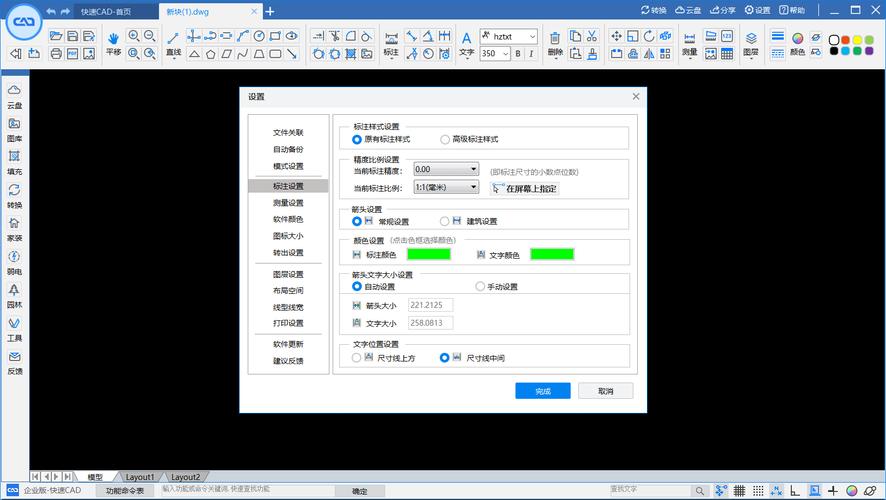

- 标注与缩放：使用
SCALE缩放图形后，标注尺寸会同步变化，但若需保持标注值不变，需使用“标注样式”中的“全局比例”进行调整。
相关操作对比表格
| 命令/选项 | 功能 | 是否改变实际尺寸 | 适用场景 | 快捷键 |
|---|---|---|---|---|
| ZOOM（比例） | 临时调整视图显示比例 | 否 | 查看图形全貌、局部细节 | Z→S |
| SCALE（比例因子） | 永久缩放对象，改变实际尺寸 | 是 | 按固定比例调整图形大小 | SC |
| SCALE（参照） | 基于参照长度精确缩放 | 是 | 按已有对象尺寸比例调整图形 | SC→R |
| 布局视口比例 | 调整布局空间中视口的显示比例 | 否（仅改变显示） | 打印前设置图纸比例 | 下拉菜单 |
相关问答FAQs
Q1：为什么使用ZOOM命令缩小视图后，图形的标注尺寸没有变化？
A：ZOOM命令仅改变视图的显示比例，不会修改图形的实际尺寸和标注值，因此标注尺寸保持不变，若需缩小图形并同步调整标注，应使用SCALE命令缩放整个图形（包括标注），或通过“标注样式管理器”修改“全局比例”参数（但此方法仅调整标注显示大小，不改变图形实际尺寸）。

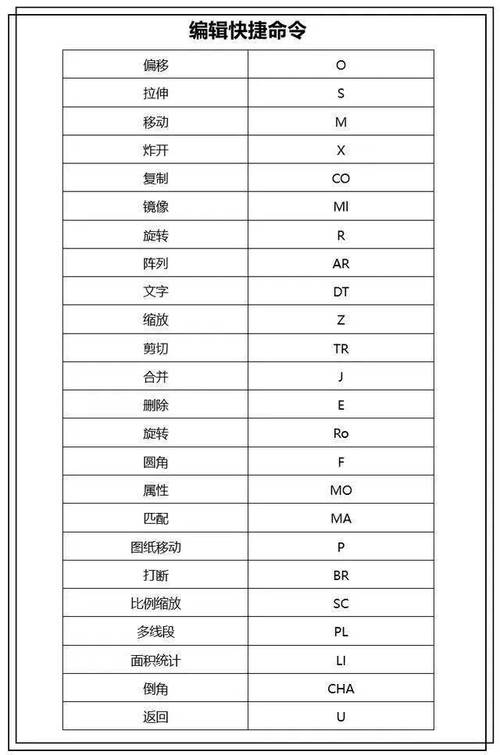

（图片来源网络，侵删）
Q2：在布局空间中，如何将1:1的图形缩小为1:100的比例进行打印？
A：操作步骤如下：
- 切换至布局空间,双击进入需调整的视口（激活视口）。
- 在状态栏右下角的“视口比例”下拉菜单中选择“1:100”，或手动输入
1/100并按回车。 - 双击视口外部退出激活状态,此时视口内图形将以1:100的比例显示。
- 点击“打印”按钮，在打印设置中选择“布局”作为打印范围，即可按1:100比例输出图纸。
