在CAD软件中进行家具设计时，掌握相关命令是提高绘图效率的关键，CAD家具命令涵盖了从基础图形绘制到复杂三维建模的多种功能，这些命令通过工具栏、菜单栏或命令行输入调用，能够帮助设计师快速完成家具的平面布局、立面表现及三维渲染，以下将详细介绍常用的CAD家具命令及其应用场景,并结合实例说明操作方法。
在二维绘图阶段，基础图形命令是家具设计的起点，LINE（直线）命令用于绘制家具的轮廓线，如桌子的边框、柜体的边框等，通过输入起点和终点坐标或直接在屏幕上点击即可创建，PLINE（多段线）命令则更为灵活，可绘制连续的直线和圆弧，且整体作为一个对象，常用于绘制复杂形状的家具轮廓，如L型沙发、异形茶几等，CIRCLE（圆）命令用于绘制圆形家具，如圆形餐桌、台面等，只需指定圆心和半径即可，RECTANG（矩形）命令是绘制方形家具的高效工具，如床、衣柜、书桌等，通过指定两个对角点即可生成矩形，且支持设置圆角、线宽等属性，绘制一个标准双人床（长2000mm，宽1500mm），只需调用RECTANG命令，输入@2000,1500即可快速完成。

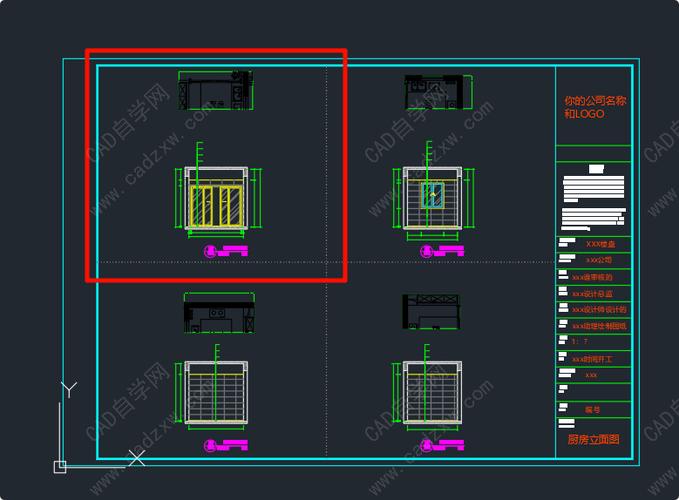

对于家具内部细节或装饰元素，OFFSET（偏移）和ARRAY（阵列）命令非常实用，OFFSET命令可复制等距对象，常用于绘制柜体的门板分隔、抽屉轨道等，如将衣柜外框向内偏移50mm得到内框，模拟柜体内部结构，ARRAY命令包括矩形阵列和环形阵列，前者用于生成规则排列的重复对象，如书架的层板、衣柜的挂衣杆孔位；后者用于围绕中心点旋转复制对象，如餐椅围绕圆形餐桌的排列，在衣柜立面图中使用矩形阵列,可快速生成多个等距的抽屉分隔线。
尺寸和文字标注是家具设计不可或缺的部分，DIMLINEAR（线性标注）命令用于标注家具的长、宽、高尺寸，只需指定要标注的起点和终点即可自动生成尺寸线，DIMCONTINUE（连续标注）和DIMBASELINE（基线标注）则可快速标注连续尺寸或以同一基准标注多个尺寸，MTEXT（多行文字）命令用于添加家具说明文字，如材料、规格、备注等，支持设置字体、大小、对齐方式等属性，BLOCK（块）命令是提高效率的核心功能，将常用的家具图形（如椅子、桌子、洁具）定义为块，可在不同图纸中重复调用，且修改块定义后所有引用对象同步更新，将绘制好的椅子定义为“CHAIR”块，插入平面布置图时只需指定插入点,并可根据需要调整比例和旋转角度。
三维建模阶段，家具设计需要调用更多三维命令，EXTRUDE（拉伸）命令可将二维轮廓转换为三维实体，如将矩形轮廓拉伸一定高度生成柜体、床板等，需先绘制闭合二维图形，再设置拉伸高度和倾斜角度，REVOLVE（旋转）命令用于生成旋转体家具，如椅子腿、花瓶、圆形餐桌等，通过指定旋转轴和旋转角度实现，LOFT（放样）命令可基于多个截面形状生成复杂实体，如曲线靠背的沙发、异形柜体等，需依次选择截面轮廓并设置路径或导向线，布尔运算是三维组合的关键，UNION（并集）将多个实体合并为一个整体，如将柜体顶板、侧板、底板组合成完整的柜子；SUBTRACT（差集）通过从一个实体中减去另一个实体创建孔洞或凹槽，如在桌面上挖出杯孔；INTERSECT（交集）则保留多个实体的公共部分。
材质与渲染命令能提升家具设计的视觉效果，MATERIALS（材质）命令可为家具表面添加材质，如木材、布料、金属等，通过选择材质库中的材质或自定义材质属性（颜色、纹理、反光度等）实现，RENDER（渲染）命令可将三维模型生成逼真的效果图，支持设置光源类型（点光源、平行光、聚光灯）、环境光、阴影等参数，输出高质量图像用于展示或汇报，为木质餐桌添加橡木纹理材质，并设置餐厅场景的聚光灯渲染后,可得到接近真实场景的效果。
在高级应用中，参数化设计命令能实现家具的动态调整，PARAMETERS（参数）和ACTION（动作）命令可创建参数化块，通过修改尺寸参数驱动家具形状变化，如可调节高度的桌子、可拆装的柜体，定义一个参数化柜体块，设置宽度、高度、深度为可调参数，插入后只需在特性面板修改数值，柜体尺寸自动更新,极大提高了设计的灵活性和修改效率。

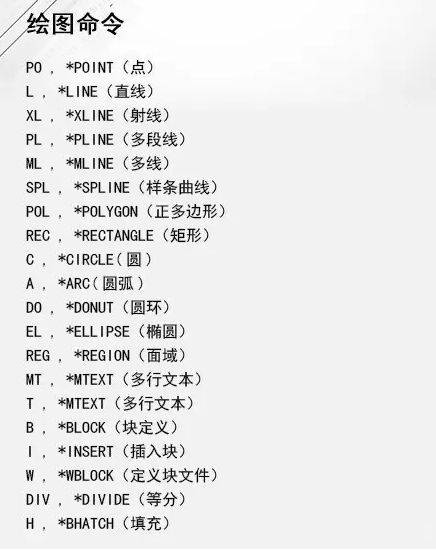

以下为常用CAD家具命令分类及功能总结：
| 命令类型 | 常用命令 | 主要功能及应用场景 |
|---|---|---|
| 二维绘图 | LINE, PLINE, CIRCLE, RECTANG | 绘制家具轮廓、边框、圆形及方形部件 |

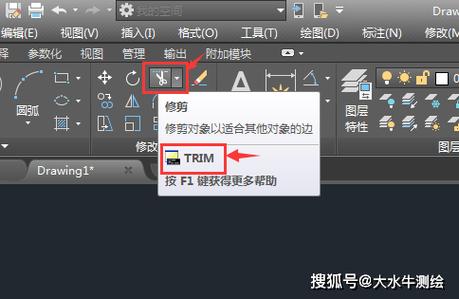

| 编辑修改 | OFFSET, ARRAY, TRIM, EXTEND | 偏移复制、阵列排列、修剪/延伸线条，细化细节 |
| 尺寸标注 | DIMLINEAR, DIMCONTINUE, MTEXT | 标注家具尺寸、添加文字说明 |
| 块定义与调用 | BLOCK, INSERT, WBLOCK | 创建、插入、存储家具块，实现复用与批量修改 |
| 三维建模 | EXTRUDE, REVOLVE, LOFT | 将二维轮廓转换为三维实体，生成复杂家具形态 |
| 布尔运算 | UNION, SUBTRACT, INTERSECT | 实体组合、挖孔、求交，完善三维结构 |
| 材质与渲染 | MATERIALS, RENDER, LIGHTS | 添加材质、设置光源、渲染效果图，提升视觉效果 |
| 参数化设计 | PARAMETERS, ACTION | 创建参数化块，动态调整家具尺寸与形状 |
相关问答FAQs
Q1: 如何在CAD中快速绘制重复排列的家具，如一排餐椅？
A: 使用ARRAY（阵列）命令可高效实现，首先绘制单把餐椅的二维或三维图形，然后调用ARRAY命令，选择“矩形阵列”或“环形阵列”，若为线性排列（如沿餐桌长边），选择矩形阵列，设置行数为1，列数为所需数量（如6把），列间距为餐椅中心距（如600mm）；若为围绕圆形餐桌排列，选择环形阵列，指定阵列中心点（餐桌中心），项目总数为数量，填充角度为360°，即可快速生成均匀排列的餐椅，将餐椅定义为块后，使用MINSERT（多重插入块）命令也可一次性阵列插入多个块对象。
Q2: CAD家具设计中，如何确保三维模型的尺寸与标注一致？
A: 为保证三维模型尺寸与标注一致，需遵循以下步骤：1. 绘制二维轮廓时，使用精确的坐标输入或对象捕捉（如端点、中点、交点）确保图形尺寸准确；2. 三维建模时，通过LIST（列表）或PROPERTIES（特性）命令检查实体尺寸，或使用DIMENSION（标注）命令在三维视图中直接标注尺寸；3. 采用参数化设计，将关键尺寸（如长、宽、高）定义为参数，修改参数后模型自动更新，标注同步变化；4. 绘制完成后，使用DIST（测量距离）、DI（测量两点间距离）等命令复核尺寸,确保模型与标注数据完全匹配。
