在CAD软件中,Z命令是视图缩放命令（ZOOM）的快捷键，用于调整图形的显示比例和范围，以便更清晰地查看或编辑图形细节，Z命令功能强大，支持多种缩放方式，掌握其使用方法能显著提升绘图效率，以下从命令调用、常用选项、操作技巧及实际应用场景等方面详细介绍Z命令的使用方法。

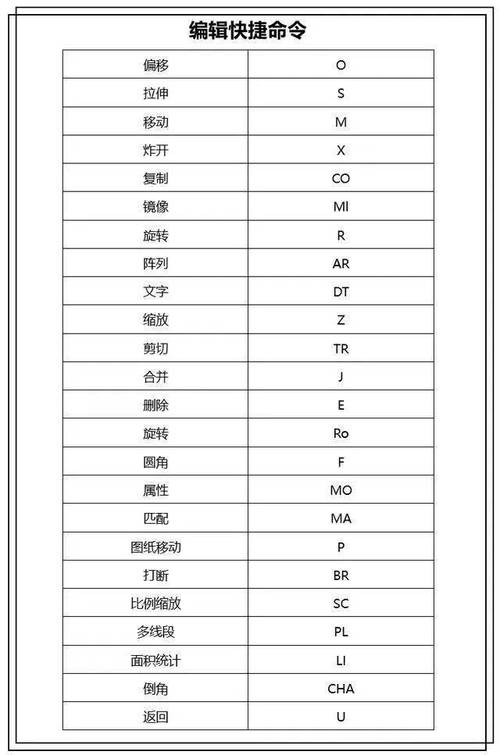

（图片来源网络，侵删）

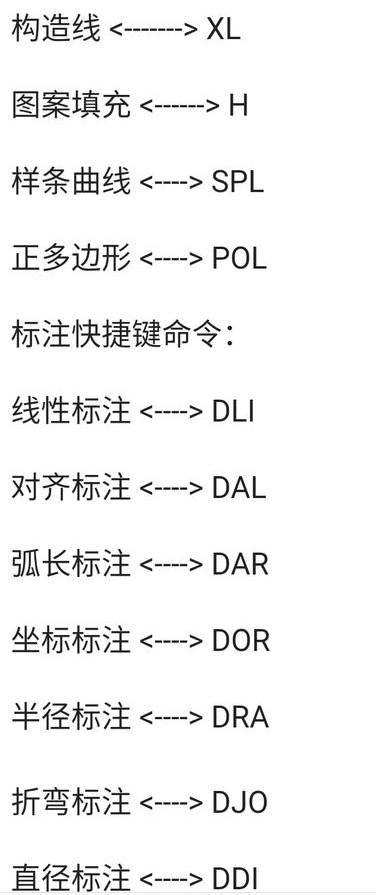

Z命令的调用方式
在CAD中,Z命令可通过以下三种方式调用：
- 命令行输入：直接在命令行输入“Z”或“ZOOM”，按回车键确认。
- 功能区面板：切换至“视图”选项卡，在“导航”面板中找到“范围”“窗口”等缩放按钮（部分按钮图标与Z命令选项对应）。
- 鼠标操作：按住鼠标滚轮上下滑动可实时缩放视图；双击滚 wheel 可快速缩放至图形范围；按住滚 wheel 拖动可平移视图（与Z命令中的“实时”选项功能一致）。
Z命令的常用选项及操作
Z命令包含多个子选项,每个选项适用于不同的查看需求，以下是核心选项的详细说明及操作步骤：
| 选项名称 | 命令行输入 | 功能描述 | 操作示例 |
|---|---|---|---|
| 实时缩放 | Z → 空格/回车 | 动态调整视图比例，鼠标向上滚动放大，向下滚动缩小 | 输入“Z”后按回车，鼠标变为带“+”和“-”的放大镜，拖动滚轮缩放 |
| 窗口缩放 | Z → W | 通过指定矩形窗口区域放大显示该区域内的图形 | 输入“Z”后按回车，再输入“W”，用鼠标框选需放大的区域 |
| 动态缩放 | Z → D | 显示一个带“×”的视框，可调整视框大小和位置后回车确认缩放范围 | 输入“Z”后按回车，输入“D”，拖动鼠标调整视框，单击确定位置，再次单击缩放 |
| 比例缩放 | Z → S | 输入比例因子缩放视图，支持绝对比例（如2）或相对比例（如2x、2xp） | 输入“Z”后按回车，输入“S”，再输入“0.5”缩小一半，或“3x”放大3倍 |
| 中心缩放 | Z → C | 指定一点作为新视图中心，并设置缩放高度或比例 | 输入“Z”后按回车，输入“C”，指定中心点，输入高度值或比例 |
| 缩放对象 | Z → O | 选择一个或多个对象，使其最大化显示在视图中 | 输入“Z”后按回车，输入“O”，选择需查看的对象后回车 |
| 放大 | Z → 空格/回车 | 默认选项，将视图放大一倍 | 输入“Z”后直接回车，或单击鼠标滚 wheel 向前滚动 |
| 缩小 | Z → P | 将视图缩小一倍 | 输入“Z”后按回车，输入“P”，或单击鼠标滚 wheel 向后滚动 |
| 全部缩放 | Z → A | 显示绘图界限（LIMITS）内的所有图形，若图形超出界限则显示所有图形 | 输入“Z”后按回车，输入“A”，快速查看全图 |
| 范围缩放 | Z → E | 尽可能大地显示所有图形对象（忽略空白区域） | 输入“Z”后按回车，输入“E”，适用于复杂图形的全局查看 |
Z命令的高级应用技巧
- 结合透明命令使用：在执行其他命令过程中（如LINE、COPY），可输入“Z”透明调用缩放功能，例如绘制直线时输入“Z W”框选区域放大，不影响当前命令执行。
- 自定义右键菜单：通过“选项→用户系统配置→自定义右键单击”，设置“命令执行过程中”单击右键显示“缩放”选项，提升操作效率。
- 视图命名与恢复：使用Z命令缩放后，可通过“视图→命名视图”保存当前显示状态，后续通过“视图→恢复”快速切换至保存的视图。
- 与三维视图结合：在三维建模中，Z命令可配合“视图→三维视图”中的选项（如俯视、西南等轴测）调整观察角度，例如输入“Z E”后切换至西南等轴测视图，可最大化显示三维模型。
实际应用场景示例
- 细节编辑：当需要修改图形中的细小部分（如螺纹、倒角）时，使用“Z W”框选该区域放大，避免误操作。
- 图纸布局检查：在布局空间中，输入“Z A”可查看整个视口边界，确保所有图形元素可见；输入“Z E”可调整视口比例以适应图形大小。
- 大型图纸导航：对于复杂的大型图纸（如建筑平面图），可通过“Z O”选择特定楼层或区域快速定位，或使用“Z D”动态调整视框范围。
- 协同校对：与他人共享图纸时，使用“Z命名视图”保存关键区域视图，并通过PDF或DWF导出时保留视图标签，方便对方快速定位问题。
注意事项
- 缩放比例与打印比例：使用“比例缩放（Z S）”时，若需按1:1打印，需确保模型空间中的绘图界限与实际尺寸一致，布局空间中通过视口比例控制打印输出比例。
- 视图重生成：当图形显示异常（如线条缺失）时，可输入“RE”执行“重生成”命令，再结合Z命令刷新视图。
- 鼠标滚 wheel 失灵处理：若鼠标滚 wheel 无法缩放，可通过“选项→系统→定点设备”检查驱动设置，或使用命令行选项替代。
相关问答FAQs
Q1：为什么使用Z命令后图形显示模糊？如何解决？
A：通常因视图缩放比例过大或图形复杂导致显示渲染不完整，解决方法：输入“RE”回车执行“重生成”命令，强制系统重新计算并刷新图形显示；或输入“OP”打开选项对话框，在“显示→显示性能”中取消勾选“应用实体填充”等选项以提升渲染速度。
Q2：如何在CAD中快速返回上一次的视图状态？
A：可通过两种方式实现：一是输入“Z”回车后输入“P”（Previous），系统将自动恢复至上一个Z命令的视图；二是使用标准工具栏中的“上一个”按钮（图标为带箭头的圆形），或按住“Ctrl”键的同时单击鼠标滚 wheel（部分CAD版本支持），此功能适用于频繁切换不同视图查看细节的场景。
