在CAD软件中,放大镜命令（通常称为“局部放大”或“类似放大镜功能”的工具）并非一个独立的命令名称，而是通过组合多个命令或利用特定功能实现的视图操作需求，其核心目的是在不改变整体绘图比例的情况下，突出显示局部细节，方便用户进行精确编辑或查看，以下将从功能原理、操作方法、应用场景及注意事项等方面详细解析CAD中的“放大镜”功能实现方式。

CAD中“放大镜”功能的实现原理

CAD软件本身没有直接命名为“放大镜”的命令，但通过视图控制和图形复制两种主流方式可模拟放大镜效果。

1. 视图控制法：利用CAD的视图管理功能（如视图端口、动态观察等），在当前视图中创建一个独立的放大区域，该区域内的图形显示比例高于全局视图，但实际绘图尺寸不变，此方法适用于临时查看细节，不修改图形本身。
2. 图形复制法：通过复制局部图形并缩放至指定比例，结合边界框或标注说明，生成一个独立的“放大视图”，此方法会生成新的图形对象，适用于需要永久保留放大细节的场景（如工程制图中的局部详图）。

具体操作方法

（一）通过“视图端口”实现临时放大镜效果

以AutoCAD为例,操作步骤如下：

1. 创建多边形视图端口：

   • 输入命令 VP（VIEWPORTS），回车后选择“多边形”选项，在需要放大的区域绘制一个闭合轮廓（如圆形、矩形或多边形）。
   • 绘制完成后,视图会自动切换为模型空间，此时轮廓内的图形按全局比例显示。

2. 调整视图端口比例：

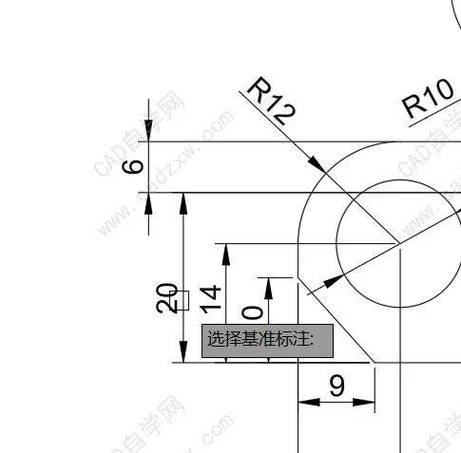

   （图片来源网络，侵删）
   • 双击进入视图端口编辑状态,选中轮廓边界，使用 ZOOM 命令输入比例因子（如 2X 表示放大2倍），或滚动鼠标滚轮调整显示比例。
   • 输入 PS（PSPACE）返回图纸空间，可看到视图端口内的放大区域与全局视图并存。

3. 添加边界和说明：

   • 在图纸空间中,使用 PLINE 或 CIRCLE 命令为放大区域绘制边界框，并添加文字标注（如“详图A”）。
   • 通过“图层”管理，将视图端口边界和标注置于独立图层，避免影响主图形。

优点：操作快速，不改变原图形数据；缺点：仅在图纸空间有效，切换到模型空间时放大效果消失。

（二）通过“复制+缩放”生成永久放大视图

此方法适用于需要输出或打印的局部详图,操作步骤如下：

1. 选择局部图形：


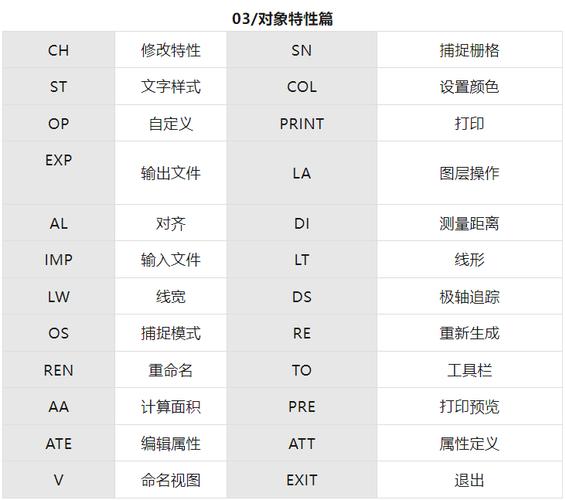

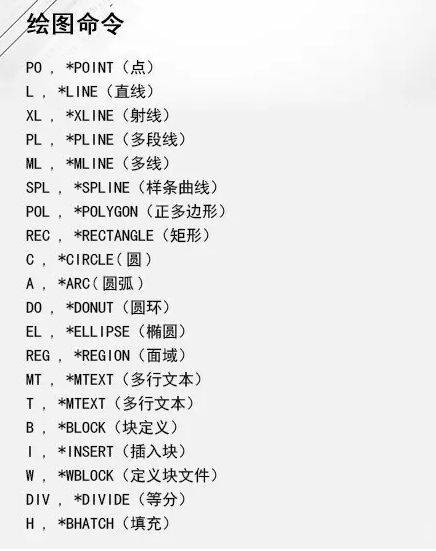

   （图片来源网络，侵删）
   • 使用 WINDOW 或 CROSSING 模式框选需要放大的局部图形（如零件的某个复杂结构）。

2. 复制并缩放图形：

   • 输入命令 COPY，将选中的图形复制到指定位置（如图纸空白处）。
   • 输入命令 SCALE，选中复制的图形，指定基点（如局部特征的中心点），输入缩放比例（如 5 表示放大5倍）。

3. 添加辅助元素： **

   • 使用 PLINE 绘制连接主图与放大视图的引线，标注放大比例（如“5:1”）。
   • 在放大视图中补充必要的尺寸标注、文字说明或剖面线，确保信息完整。

4. 修剪和清理：

   • 使用 TRIM 或 EXTEND 命令调整放大视图的边界，删除冗余线条，保持图形整洁。

优点：放大视图独立存在，可永久保存；缺点：会增加图形文件的数据量，需注意图层管理。

（三）使用“局部放大”命令（部分CAD版本特有）

如中望CAD、浩辰CAD等国产CAD软件，可能直接提供“局部放大”命令（命令名通常为 DETAIL 或 ENLARGE），以中望CAD为例：

1. 输入命令 DETAIL，回车后选择“创建”选项。
2. 在主图中指定放大区域的圆心,绘制一个圆作为放大范围。
3. 在弹出的对话框中设置缩放比例、样式（如带引线或不带引线），并指定放置放大视图的位置。
4. 自动生成放大视图及标注,无需手动复制和缩放。

优势：操作集成化，适合频繁生成局部详图的场景。

应用场景

1. 工程制图：在机械、建筑图纸中，对复杂结构（如螺纹、焊缝、装饰细节）进行局部放大，标注尺寸和公差。
2. 电路设计：放大PCB板上的密集元件或走线区域，便于检查线路连接和元件布局。
3. 3D建模：查看模型的局部特征（如倒角、曲面过渡），调整细节时更精准。
4. 教学演示：在讲解图形细节时，通过放大镜功能突出显示关键区域，提升教学效果。

注意事项

1. 图层管理：放大视图的边界、标注、引线等建议置于独立图层，避免与主图形混淆。
2. 比例标注：若通过复制缩放生成放大视图，必须明确标注放大比例（如“2:1”），否则可能误导图纸使用者。
3. 数据冗余：频繁使用复制缩放可能导致文件体积增大，需定期清理无用图形。
4. 视图同步：使用视图端口时，主图修改后放大视图不会自动更新，需手动调整。

相关操作技巧

1. 快速切换视图：在模型空间和图纸空间之间切换时，使用 MS（模型空间）和 PS（图纸空间）命令，避免误操作。
2. 锁定视图比例：在图纸空间中，选中视图端口后右键选择“特性”，勾选“锁定视图缩放”，防止意外改变显示比例。
3. 批量生成放大视图：通过块（BLOCK）定义放大视图的模板（含边界、标注、比例），插入时只需指定位置和缩放比例，提高效率。

相关问答FAQs

问题1：CAD中如何实现类似放大镜的实时跟随效果，即鼠标移动时放大区域跟随移动？
解答：目前主流CAD软件（如AutoCAD）没有直接提供“实时跟随放大镜”功能，但可通过以下方法模拟：

1. 使用“动态输入”（DYNMODE）功能，开启“指针输入”后，移动鼠标时坐标值实时显示，辅助定位。
2. 结合“视图端口”和“MVIEW”命令，创建多个视图端口，其中一个设置为放大比例，通过手动切换实现局部查看。
3. 第三方插件（如“CADTools”）可能提供此类功能，可通过插件管理器安装扩展。

问题2：生成局部放大视图后，如何确保主图与放大视图的尺寸标注一致性？
解答：需遵循“主图标注真实尺寸，放大视图标注比例尺寸”的原则：

1. 主图标注：对原始图形标注真实尺寸（如长度100mm），无需考虑放大比例。
2. 放大视图标注：若放大视图比例为5:1，则标注尺寸应为真实尺寸×5（如500mm），并在文字前注明“（5:1）”或使用“注释性标注”功能自动调整。
3. 使用“关联标注”：确保标注与图形对象关联（如 DIMASSOC=2），当图形修改时，标注自动更新，避免主图与放大视图尺寸矛盾。
