在CAD软件中,布局空间是用于打印输出和排版设计的关键环境，而缩放命令则是调整视口比例、确保图形按正确尺寸显示的核心工具，与模型空间的缩放不同，布局缩放主要围绕视口（Viewport）展开，通过调整视口比例或显示范围，实现图形的精确布局和打印控制，以下将详细介绍布局缩放的相关命令、操作方法及实用技巧。

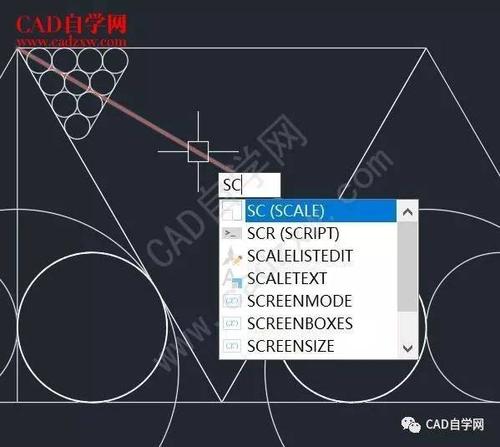

（图片来源网络，侵删）
布局缩放的核心命令与操作
布局缩放主要通过视口比例调整和视图动态缩放两种方式实现，具体操作如下：
视口比例设置（最常用）
- 操作步骤：
- 双击布局中的视口进入视口状态（此时光标变为十字形）。
- 输入命令
ZOOM并按回车，选择比例选项（输入S）。 - 输入比例值（如
1/100表示1:100比例），或通过状态栏的“视口比例”下拉菜单直接选择预设比例（如1:50、1:100等）。
- 原理：此方法通过调整视口内的显示比例，使图形在布局中按指定比例缩放，同时保持打印尺寸不变，若图形实际尺寸为10米，设置1:100比例后，布局中显示为100mm（10m×1/100）。
动态缩放（临时调整视图范围）
- 操作步骤：
- 双击视口进入视口状态。
- 输入
ZOOM命令，选择“动态”（D）选项。 - 屏幕出现绿色虚线框（显示整个图形范围）和实线框（当前视口范围），拖动实线框调整显示区域，按回车确认。
- 适用场景：当需要在不改变视口比例的情况下，局部放大或移动图形显示范围时使用。
对象缩放（快速适配视口）
- 操作步骤：
- 双击视口进入视口状态。
- 输入
ZOOM命令，选择“对象”（O）选项。 - 选择需要完全显示在视口内的图形对象,系统自动缩放至该对象充满视口。
- 优势：避免手动计算比例，尤其适用于布局中插入多个不同比例的详图时。
布局缩放的实用技巧与注意事项
-
视口比例与打印比例的统一
视口比例需与打印设置中的“打印比例”一致，视口比例设为1:100时，打印比例也应选择1:100，否则图形输出尺寸会失真，可通过“打印预览”功能检查比例是否正确。 -
非矩形视口的缩放
若使用多段线或圆创建非矩形视口，缩放操作与矩形视口相同，但需注意非矩形视口的边界可能影响显示范围，可通过VPCLIP命令调整边界。 -
锁定视口比例
为避免误操作改变视口比例，可右键单击视口边框，选择“显示锁定”→“是”，锁定后视口比例将无法被修改，适合已完成的布局。

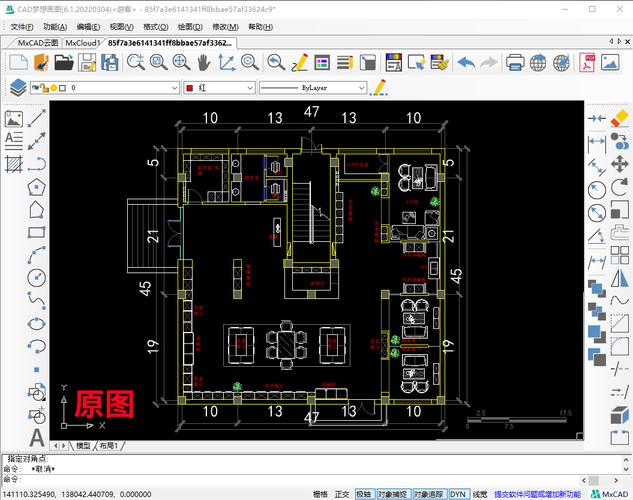

（图片来源网络，侵删） -
多视口缩放同步
在布局中创建多个视口时，若需同步调整所有视口的显示范围，可先选中所有视口，输入ZOOM命令后选择“比例”（S），输入比例值即可统一缩放。 -
布局与模型空间的缩放区别
- 模型空间：
ZOOM命令直接控制图形的显示大小（如输入2X放大2倍），但实际尺寸不变。 - 布局空间：
ZOOM命令控制视口内图形的显示比例，直接影响打印输出尺寸。
- 模型空间：
常见布局缩放问题与解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 视口内图形过大或过小，超出视口范围 | 视口比例设置错误 | 通过状态栏“视口比例”下拉菜单调整至合适比例（如1:50、1:100等） |
| 打印时图形尺寸与实际不符 | 打印比例与视口比例不一致 | 在“打印”对话框中，确保“打印比例”与视口比例一致（如均设为1:100） |
| 双击视口后无法缩放 | 视口被锁定 | 右键单击视口边框，选择“显示锁定”→“否”，解除锁定后再操作 |
| 多个视口显示比例不统一 | 未统一设置视口比例 | 选中所有需调整的视口，通过“特性”面板（Ctrl+1）批量修改“标准比例”属性 |
相关问答FAQs
问题1：为什么在布局中设置视口比例为1:100后，打印出来的图形尺寸仍然偏大？
解答：这种情况通常是因为打印设置中的“打印比例”未与视口比例匹配，请检查“打印”对话框的“打印比例”选项卡，确保“自定义”选项下的比例值与视口比例一致（例如均为1:100），还需确认打印机的“打印比例”选项勾选了“布满图纸”以外的模式，避免系统自动缩放。
问题2：如何在布局中快速将多个不同比例的视口统一为1:50？
解答：可以批量修改视口比例，具体步骤如下：

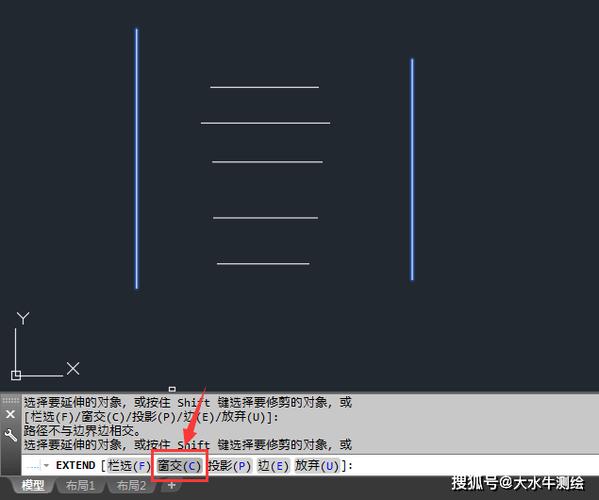

（图片来源网络，侵删）
- 按住Ctrl键,依次单击选中所有需要调整的视口边框。
- 按Ctrl+1打开“特性”面板，在“几何图形”或“视口”类别下找到“标准比例”属性。
- 点击下拉菜单,选择1:50。
- 按ESC键取消选中,所有视口将自动按1:50比例缩放显示。
