在CAD软件中，圆心标记命令是一项基础且实用的功能，主要用于在圆或圆弧的圆心位置添加标记符号，方便用户快速识别图形中的圆心位置，提升绘图效率和准确性，无论是机械设计、建筑设计还是工程制图，圆心标记都发挥着重要作用，尤其在需要频繁标注圆心位置或进行尺寸关联的复杂图纸中，合理使用圆心标记命令能够显著减少手动绘制的繁琐操作,确保图形的规范性。
圆心标记命令的调用方式
在CAD中，圆心标记命令可通过多种方式调用，具体操作路径因软件版本（如AutoCAD、中望CAD等）略有差异，但核心功能一致,以下是常见的调用方法：
- 功能区命令：在“注释”选项卡中找到“中心线”或“标记”面板，点击“圆心标记”按钮（图标通常为一个带圆心的十字或小圆圈）。
- 命令行输入：直接在命令行输入
DIMCENTER并按回车键，这是最快捷的调用方式，适用于习惯键盘操作的用户。 - 工具栏/菜单栏：在传统界面中，可通过“标注”菜单栏选择“圆心标记”，或在工具栏中直接点击对应图标（需提前调出“标注”工具栏）。

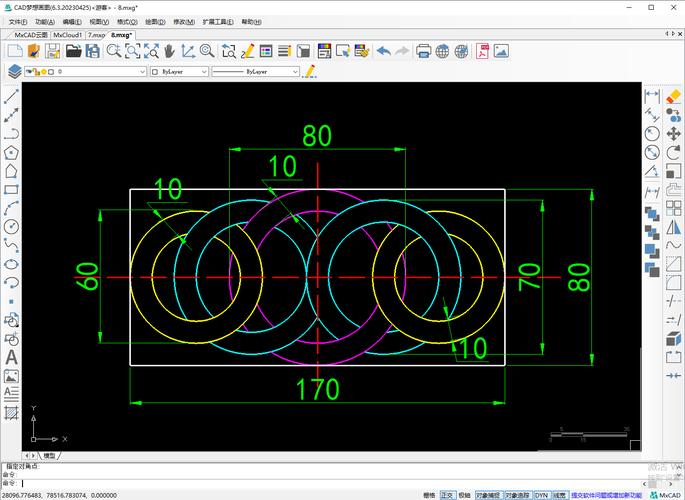

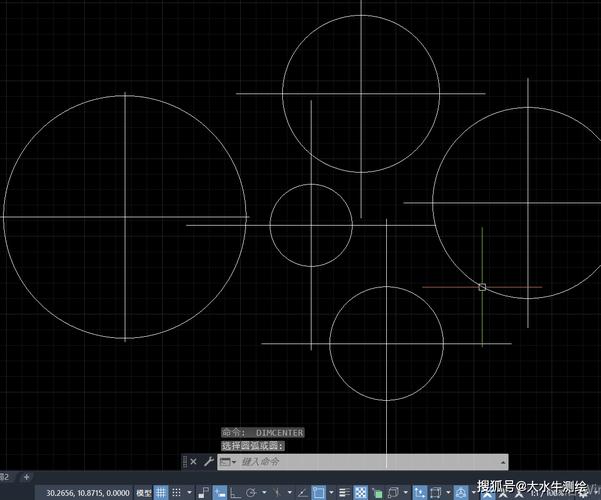

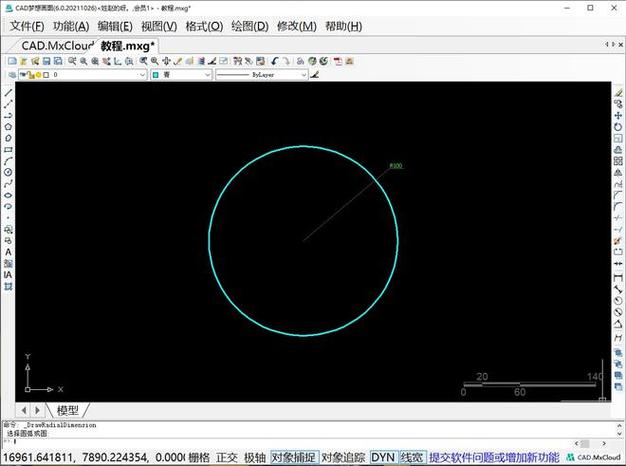

调用命令后，命令行会提示用户选择圆或圆弧对象，此时只需用鼠标单击目标图形,系统将自动在圆心位置生成标记符号。
圆心标记的参数设置
默认情况下，圆心标记通常显示为一个小十字线，但其样式、大小和类型可通过系统变量或对话框进行自定义，以满足不同绘图规范的需求,以下是关键设置项：
标记类型（系统变量：DIMCEN）
圆心标记的类型由 DIMCEN 系统变量控制,其取值决定标记的显示形式：
- 正值：生成直线型标记，即从圆心向外延伸的十字线，长度为
DIMCEN的绝对值。 - 负值：生成圆圈型标记，即在圆心位置绘制一个直径为
DIMCEN绝对值的实心圆。 - 零值：不显示任何标记，但可通过“对象捕捉”中的“圆心”选项捕捉圆心位置。
示例：若设置 DIMCEN=5，圆心标记为长度为5的十字线；若设置 DIMCEN=-3,则标记为直径为3的小圆圈。
标记大小调整
标记的尺寸可通过以下方式调整：
- 修改系统变量：在命令行输入
DIMCEN后，输入新的数值即可改变标记大小。 - 通过标注样式管理器：在“注释”选项卡中点击“标注样式”，打开“标注样式管理器”，选择当前样式后点击“修改”，在“符号和箭头”选项卡中找到“圆心标记”区域，直接设置大小或类型。
标记的图层与颜色
为便于管理，建议将圆心标记放置在独立的图层（如“中心线”或“标记”层），并统一设置颜色（如红色或青色），与图形主体区分开,避免视觉干扰。
圆心标记的典型应用场景
- 机械制图：在绘制齿轮、轴承等回转体零件时，圆心标记用于明确标注旋转中心，方便后续加工和尺寸标注。
- 建筑设计：在平面图中，圆心标记可标识门窗、柱子的中心位置，辅助定位和布局。
- 电路设计：在绘制电路板或元器件时，圆心标记帮助标识焊盘或接线的中心点，确保布线准确性。
- 尺寸标注关联：当需要对圆或圆弧进行直径、半径标注时，圆心标记可作为尺寸线的对齐参考,提升标注的规范性。
圆心标记与其他命令的协同使用
圆心标记并非孤立功能，常与其他CAD命令结合使用,以实现复杂操作：
- 与“构造线”或“射线”结合：通过圆心标记确定圆心后，可绘制过圆心的辅助线，用于对称图形的绘制。
- 与“阵列”命令结合：以圆心标记为阵列中心，可快速生成环形阵列图形（如齿轮齿分布）。
- 与“块定义”结合：将自定义的圆心标记样式创建为块，在不同图纸中快速调用,保持风格统一。
常见问题与解决方法
在使用圆心标记命令时,用户可能会遇到以下问题：
-
标记显示过小或过大：
原因：DIMCEN系统变量设置不当。
解决：输入DIMCEN命令，根据实际图形尺寸调整数值（将小数比例放大10倍）。 -
标记无法显示：
原因：① 图形未被选中；②DIMCEN设置为0；③ 标记颜色与背景色相同。
解决：确保选中圆或圆弧；检查DIMCEN值是否为0；修改标记颜色或图层设置。
圆心标记的扩展技巧
- 批量添加标记：通过“快速选择”功能选中所有圆或圆弧对象，然后运行
DIMCENTER命令，可一次性为多个图形添加标记。 - 自定义标记样式：若默认十字线或圆圈不满足需求，可使用“块”定义自定义标记（如三角形、方形符号），并通过
DIMCEN调用。 - 与属性块结合：将圆心标记与文字属性（如编号、名称）结合，创建带标签的圆心标记块,实现信息一体化标注。
圆心标记的注意事项
- 图形选择范围：圆心标记仅适用于圆、圆弧或椭圆对象，无法用于其他封闭曲线（如样条曲线）。
- 图层冻结状态：若目标图形所在图层被冻结或锁定，将无法添加圆心标记。
- 打印效果：部分打印样式可能会忽略圆心标记的图层颜色，需在打印前通过“打印预览”检查效果。
CAD圆心标记命令虽然功能简单，但在工程制图中不可或缺，通过灵活调用命令、合理设置参数，并结合其他高级功能，用户可以显著提升绘图效率和图纸规范性，无论是新手还是资深设计师，掌握圆心标记的使用技巧都是必备技能,能够为复杂项目的图形管理提供有力支持。
相关问答FAQs
问题1：为什么我的圆心标记显示为一个小点，而不是十字线？
解答：这通常是因为 DIMCEN 系统变量的值被设置为0或过小的正值，请输入 DIMCEN 命令，将其修改为一个正数（如5），然后重新运行 DIMCENTER 命令，即可显示标准的十字线标记，若需圆圈型标记，可将 DIMCEN 设置为负数（如-3）。
问题2：如何快速为图纸中所有圆添加圆心标记？
解答：使用“快速选择”功能（输入 QSELECT 命令），在“应用到”中选择“整个图形”，“对象类型”选择“圆”，“特性”保持默认，点击“确定”选中所有圆，然后运行 DIMCENTER 命令，系统会自动为所有选中的圆添加圆心标记，若需批量修改标记样式，可先调整 DIMCEN 的值再执行命令。
