在CAD软件中,标注设置是确保图纸尺寸、公差等信息清晰、规范的关键操作，通过标注设置命令，用户可以统一标注样式、调整标注要素的外观和位置，以满足不同行业或项目的绘图标准，本文将详细解析CAD标注设置的核心命令、操作步骤及参数调整方法，帮助用户高效掌握标注样式的定制与管理。

（图片来源网络，侵删）

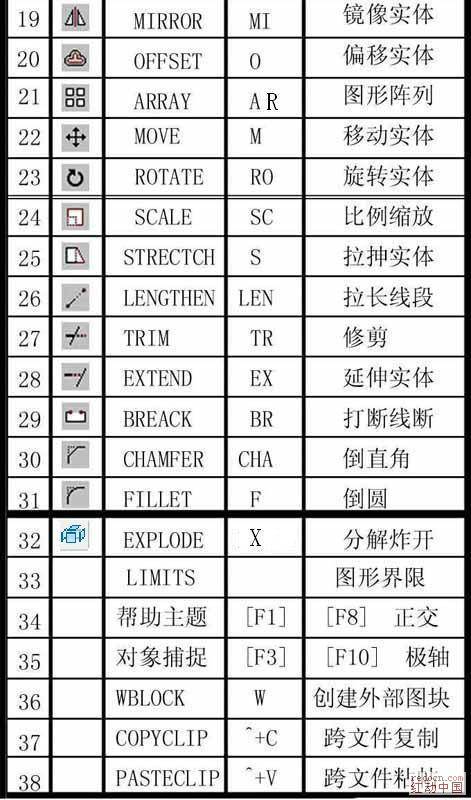

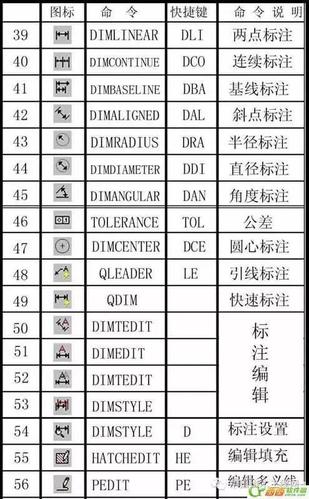

标注设置的核心命令与入口

CAD中的标注设置主要通过“标注样式管理器”实现，入口路径因版本略有差异，但通常可通过以下方式启动：

启动后,系统将弹出“标注样式管理器”对话框，这是所有标注设置的核心操作界面。

点击“新建”或“修改”后，系统弹出“新建标注样式”对话框，包含以下7个选项卡，每个选项卡对应不同的标注要素设置：

尺寸线：
- 颜色/线型/线宽：默认为“ByBlock”，建议根据图层统一设置。
- 超出标记：设置尺寸线超出尺寸界线的长度，适用于箭头为倾斜样式时。
- 基线间距：用于基线标注时，相邻尺寸线之间的距离（通常为8-10倍字高）。
尺寸界线：
- 超出尺寸线：尺寸界线超出尺寸线的长度（通常2-3mm）。
- 起点偏移量：尺寸界线与标注起点之间的距离（通常1-2mm）。
- 隐藏：勾选“尺寸线1”或“尺寸线2”，可隐藏单侧尺寸界线。

箭头：
- 第一个/第二个：可选择箭头样式（如实心闭合、建筑标记、倾斜等），并统一箭头大小（通常2-5mm）。
- 引线箭头：独立设置引线标注的箭头样式。
圆心标记：控制直径标注时圆心标记的类型（无、标记、直线）及大小。
弧长符号：设置弧长标注中符号（如“^”）的位置（标注文字上方、外侧、无）。

文字外观：
- 文字样式：选择已定义的文字样式（如“Standard”），或点击“新建”创建专用文字样式。
- 文字颜色/高度：默认高度为2.5mm，根据图纸比例调整（如1:100比例时设为3-5mm）。
文字位置：
- 垂直：标注文字相对于尺寸线的位置（上方、居中、外部、JIS）。
- 水平：标注文字相对于尺寸界线的位置（居中、第一条尺寸界线线上方等）。
- 从尺寸线偏移：文字与尺寸线之间的间隙（通常0.5-1mm）。
文字对齐：
- 水平：文字始终水平显示。
- 与尺寸线对齐：文字沿尺寸线方向倾斜。
- ISO标准：文字在尺寸界线内时与尺寸线对齐，外时水平。

线性标注：
- 单位格式：选择小数、科学、工程等（通常为“小数”）。
- 精度：小数位数（如0.00表示保留两位小数）。
- 比例因子：实际尺寸与绘图尺寸的比值（如1:50比例时设为0.5）。
角度标注：
- 单位格式：十进制度数、度/分/秒等。
- 精度：角度小数位数（如0.0°）。
消零：控制是否输出前导零或后续零（如勾选“后续零”则“0.50”显示为“.5”）。

用于显示两种单位制的双重标注（如毫米与英寸），需勾选“显示换算单位”并设置换算单位格式、精度及位置（主值后/下方）。

（图片来源网络，侵删）

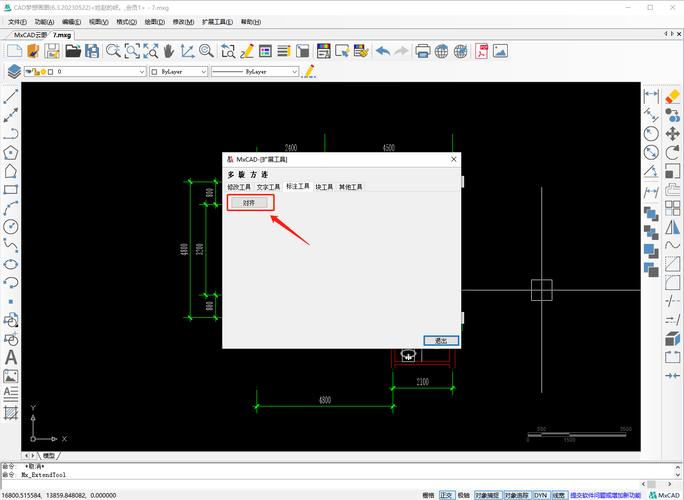

公差格式：
- 方式：极限偏差、对称、极限尺寸等（如选择“极限偏差”）。
- 精度：公差小数位数（通常0.000）。
- 上偏差/下偏差：输入公差值，下偏差默认为负值。
位置：公差文字与主标注文字的对齐方式（底部、中间）。

子样式的创建：在“标注样式管理器”中右键点击父样式，选择“新建子样式”，可为线性、半径、角度等不同标注类型单独设置参数，保持父样式的整体一致性。
标注的更新与替代：修改样式后，选中已标注的图形，输入-DIMSTYLE并选择“应用”，可更新标注样式；使用“替代”样式可临时覆盖局部参数，不影响全局设置。
标注的关联性：确保标注与图形对象关联（默认为“关联”），修改图形后标注尺寸自动更新。
