在CAD绘图过程中,引线注释是表达设计细节、技术说明或补充信息的重要工具，它能够通过带箭头的引线将注释文字与图形对象关联，使图纸内容更加清晰易懂，CAD软件（以AutoCAD为例）提供了多种引线注释命令，通过合理运用这些命令，可以高效创建符合行业标准和项目需求的注释内容，以下将详细介绍引线注释的相关命令、操作方法及实用技巧。

引线注释的核心命令及操作流程

AutoCAD中引线注释的主要命令包括QLEADER（快速引线）、MLEADER（多重引线）以及QLEADER命令的替代方案（如通过“标注”菜单或“引线”工具栏调用）。MLEADER是现代CAD版本中更推荐使用的命令，功能更强大且灵活性更高。

MLEADER命令：创建多重引线

MLEADER命令用于创建包含文字、块或多行文字的多重引线，支持多种样式设置和引线结构控制。
执行方式：

• 命令行输入MLEADER并回车；

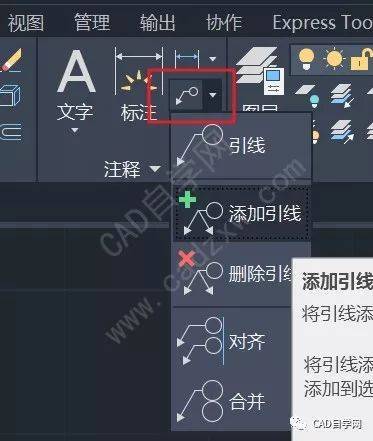

• 功能区“注释”选项卡→“引线”面板→“多重引线”工具；
• 工具栏：“多重引线”工具栏→“多重引线”按钮。

操作步骤：
（1）执行MLEADER命令后，命令行提示“指定引线箭头的位置或[引线基线优先(L)/内容优先(C)/选项(O)] <选项>：”；
（2）根据需求选择引线结构：

• 直接点击图形对象指定箭头位置；
• 输入L选择“引线基线优先”，先指定基线位置再确定箭头位置；
• 输入C优先”，先输入注释文字再生成引线。
  （3）指定箭头位置后，拖动鼠标引出引线线段，点击确定基线位置，此时弹出“文字格式”编辑器，输入注释内容并调整格式；
  （4）完成文字输入后，单击编辑器外部或按Ctrl+Enter确认，引线注释创建完成。

样式自定义：
通过“多重引线样式管理器”（命令MLEADERSTYLE）可调整引线的外观，包括箭头符号、引线线型、颜色、文字样式等，在“引线格式”选项卡中可设置箭头为“实心闭合”或“倾斜”，在“引线结构”选项卡中可限制引线点数或设置第一段角度，在“内容”选项卡中可关联文字样式或指定块对象。

QLEADER命令：快速引线（旧版命令）

QLEADER是传统引线命令，操作相对简单，但样式控制能力较弱，适用于临时性或简单的引线注释。
执行方式：

• 命令行输入QLEADER并回车；
• 菜单栏：“标注”→“引线”。

操作步骤：
（1）执行命令后，命令行提示“指定第一个引线点或[设置(S)] <设置>：”；

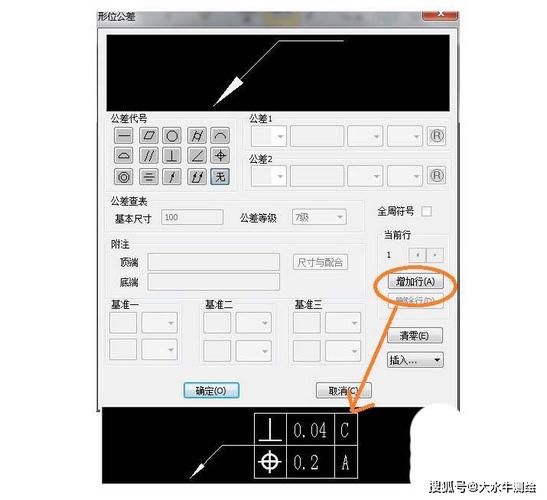

（2）若需调整样式，输入S打开“引线设置”对话框，设置引线类型（直线/样条曲线）、箭头样式、注释类型（多行文字/公差/块参照）等；
（3）指定引线起点（箭头位置）、第二点（转折点）和第三点（基线位置），系统自动弹出“文字格式”编辑器，输入注释内容。

注意：QLEADER在AutoCAD 2020及更高版本中默认不显示在功能区，需通过命令行调用，且部分高级功能（如多引线合并）需依赖MLEADER实现。

其他相关命令

• MLEADEREDIT：编辑多重引线，可添加/删除引线线段、对齐多个引线或合并引线内容。
• MLEADERCOLLECT：将多个独立的引线注释合并为单一引线，适用于多个对象指向同一注释的场景。
• QLEADER与“快速引线”工具栏：通过自定义工具栏可快速调用QLEADER及引线设置功能。

引线注释的实用技巧与注意事项

1. 样式标准化：

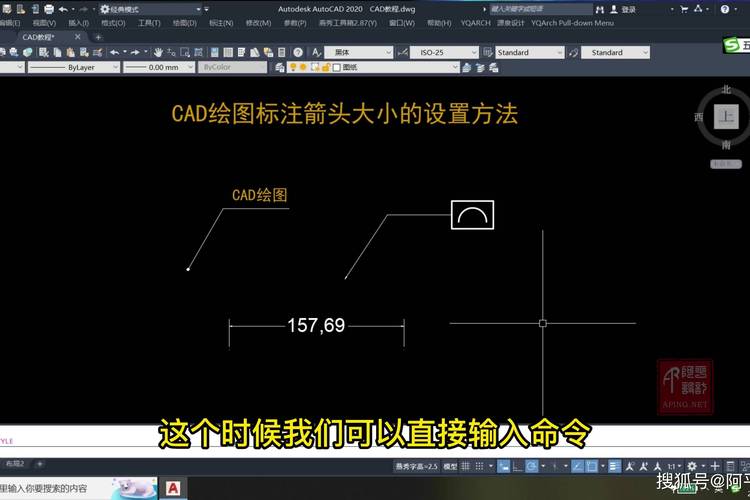

   在绘制复杂图纸前，建议通过MLEADERSTYLE创建符合企业或行业标准的引线样式，统一箭头大小、文字高度和颜色，避免逐一手动调整，机械图纸中常用“实心闭合”箭头，建筑图纸中可能使用“倾斜”箭头。


   （图片来源网络，侵删）

2. 引线与对象的关联性：
   引线箭头应准确指向被注释对象的特征点（如圆心、交点或轮廓线），避免箭头与图形重叠或距离过远，若需修改箭头位置，可使用夹点编辑功能直接拖动箭头符号。

3. 注释文字的排版：

   • 多行文字输入时,可通过“文字格式”编辑器调整字体、字高和行间距，确保文字清晰可读；
   • 较长,可勾选“内容”选项卡中的“自动添加引线”选项，使引线根据文字长度自动调整；
   • 避免引线穿过其他图形或文字,必要时使用“打断”命令（BREAK）清理线条。

4. 引线类型的灵活选择：

   • 直线引线：适用于注释对象与文字距离较近的场景，转折点控制在1-2个；
   • 样条曲线引线：适用于复杂轮廓或需要避开其他图形的路径，通过拖动控制点调整曲线形状；
   • 无箭头引线：当仅需文字说明而不强调指向对象时，可在样式中关闭箭头显示。

5. 批量编辑与修改：

   • 选中多个引线后,通过“特性”选项板（Ctrl+1）可统一修改样式、比例等属性；
   • 使用MATCHPROP（特性匹配）命令，可将一个引线的样式快速应用到其他引线。

6. 引线与尺寸标注的协同：
   若引线注释与尺寸标注共存，需注意图层区分（如引线置于“文本”层，尺寸标注置于“尺寸”层），避免图层混乱导致修改困难。

引线注释的常见问题及解决方案

相关问答FAQs

Q1：如何将多个引线注释合并为一个引线，指向同一注释内容？
A：使用MLEADERCOLLECT命令可实现多引线合并，操作步骤如下：（1）框选需要合并的多个引线注释；（2）执行MLEADERCOLLECT命令；（3）命令行提示“输入选项[显示引线数量(L)/隐藏引线数量(H)/合并内容(M)/多放内容(O)] <合并内容>：”，默认选择“合并内容(M)”；（4）系统自动将多个引线的箭头合并为单一引线，并保留一个文字注释框，合并后可通过夹点调整引线布局，确保各箭头准确指向对应对象。

Q2：在引线注释中添加特殊符号（如直径符号φ、度数°）时，如何快速输入？
A：AutoCAD提供了多种方式输入特殊符号：（1）使用“文字格式”编辑器的“符号”按钮：在编辑器中点击“符号”下拉菜单，选择“直径(Ø)”、“度数(°)”等选项；（2）输入控制代码：直接在文字框中输入“%%C”表示直径符号φ，“%%D”表示度数°，“%%P”表示正负号±；（3）复制粘贴：从其他文本或符号库中复制目标符号，粘贴到文字编辑器中，注意，控制代码区分大小写，且需在英文输入法状态下输入。
