在CAD软件中，图形切割命令是一类用于将复杂对象拆分为多个独立部分或通过与其他对象相交来修剪/延伸图形的核心工具，这类命令通过精确的几何运算，帮助用户快速修改设计，提高绘图效率，以下从命令类型、操作逻辑、应用场景及注意事项等方面展开详细说明。

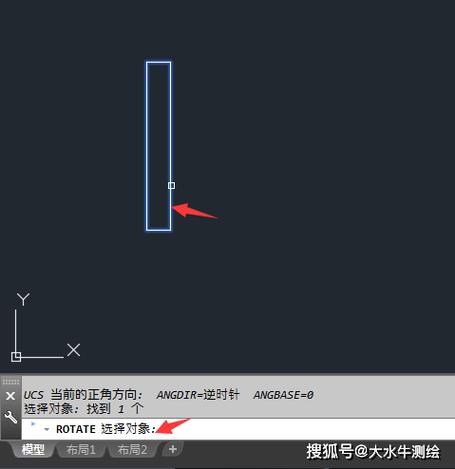

（图片来源网络，侵删）
常用切割命令分类及功能
CAD中的切割命令主要可分为三类：修剪类、打断类和分割类,每类命令针对不同的编辑需求设计。
修剪（TRIM）与延伸（EXTEND）
- 修剪（TRIM）：以其他对象为边界，剪切掉选中对象的一部分，用一条直线作为边界，将另一条直线的多余部分剪断，操作时需先选择边界对象，再选择要修剪的对象。
- 延伸（EXTEND）：与修剪相反，将对象延伸至与边界对象相交，将一条短线延伸至与长直线对齐，两者常配合使用，快捷键均为
TR或EX。
操作逻辑：
- 执行命令后，系统提示“选择剪切边/边界边”；
- 选择一个或多个对象作为边界（可直接回车选择所有对象）；
- 选择要修剪或延伸的对象，系统自动计算交点并完成操作。
打断（BREAK）与合并（JOIN）
- 打断（BREAK）：将对象在指定点拆分为两部分，或删除两点之间的线段，分为“打断于点”（保留对象，仅分割）和“打断两点”（删除中间部分），快捷键为
BR。 - 合并（JOIN）：将打断或分开的对象重新连接为单一对象，将两段共线直线合并为一条，或补充圆弧为完整圆，快捷键为
J。
应用场景：
- 打断用于删除多余线段（如标注线延伸部分）；
- 合并用于修复断裂的图形（如被误删的圆弧）。
分割（DIVIDE）与测量（MEASURE）
- 分割（DIVIDE）：将对象等分为指定数量的等长段，并在分点处插入点或块，将一条直线分为5等份。
- 测量（MEASURE）：按指定长度在对象上标记点或块，如每隔100mm放置一个标记。
区别：分割注重“等分数量”，测量注重“等距长度”，两者均不实际切割对象，仅通过辅助点辅助后续操作。

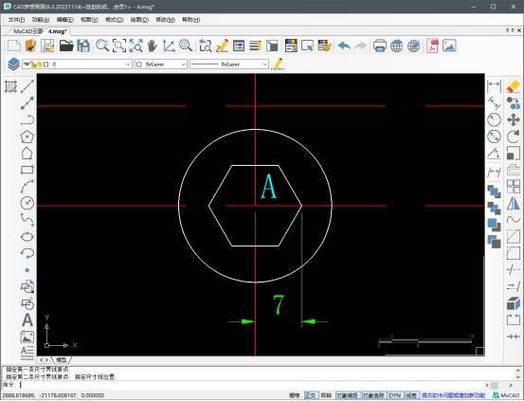

（图片来源网络，侵删）
相交与布尔运算
- INTERSECT（交集）：保留多个对象重叠的部分，删除其余部分，两个矩形相交后，仅保留重叠区域。
- SUBTRACT（差集）：从第一个对象中减去与其他对象重叠的部分，从一个大圆中减去一个小圆，生成环形。
- UNION（并集）：将多个对象合并为一个整体。
适用对象：仅限于面域、三维实体等具有封闭属性的对象。
操作步骤与实例说明
以修剪命令为例，说明具体操作：
- 绘制两条相交直线，目标为剪断其中一条直线的多余部分；
- 输入
TRIM命令，回车确认； - 选择另一条直线作为边界，回车；
- 点击需要剪断的直线部分，系统自动完成修剪。
注意事项：
- 边界对象必须与修剪对象实际相交或延长后相交；
- 若无法修剪，检查对象是否在同一图层或是否为块参照；
- 使用
F（栏选）可快速选择多个修剪对象。
高级技巧与常见问题
- 隐含边界：在修剪命令中，按住
Shift键可将修剪对象转为边界，反之亦然。 - 边界模式：在选项中启用“延伸”模式，可使边界自动延长相交。
- 复杂对象修剪：使用“栏选”或“窗交”模式可高效处理复杂图形。
常见错误及解决：
- 问题1：修剪时提示“没有找到边界的有效边”。
原因：边界对象与修剪对象未形成实际或延长相交。
解决：检查对象位置，或使用EXTEND命令先延长边界。 - 问题2：打断命令后对象消失。
原因：误选了“删除”选项（默认为第二点删除第一点之间的部分）。
解决：输入BREAK后，输入F选择两点，避免误删。
命令对比与适用场景
| 命令名称 | 功能描述 | 适用对象 | 快捷键 |
|---|---|---|---|
| TRIM | 以边界剪切对象 | 直线、圆弧、多段线等 | TR |
| BREAK | 拆分或删除对象部分 | 直线、圆、多段线等 | BR |
| INTERSECT | 保留对象重叠部分 | 面域、三维实体 | IN |
| DIVIDE | 等分对象并插入点 | 直线、圆弧、样条曲线 | DIV |
相关问答FAQs
Q1: 如何快速修剪多个重叠对象？
A1: 使用TRIM命令后，输入C（栏选）选项，绘制一条穿过所有需要修剪对象的直线，系统将自动选择与边界相交的部分进行修剪，无需逐个点击对象，确保“边界”选项已开启（输入BOUNDARY命令检查），可提升修剪效率。
Q2: 分割（DIVIDE）命令后为何看不到等分点？
A2: 分割命令仅在对象上插入点标记，但点的样式可能过小或颜色与背景相同导致不可见，解决方法：
- 输入
DDPTYPE命令，打开点样式对话框； - 选择一个可见的点样式（如“×”或“○”）；
- 调整点大小，勾选“按屏幕大小显示”即可。
