CAD指引线命令怎么用?

在CAD软件中,指引线(Leader)是一种常用的标注工具,主要用于连接注释文字或符号与图形中的特定对象,起到说明和指引的作用,无论是机械制图中的零件尺寸标注、建筑图纸中的材料说明,还是电气图中的元件标识,指引线都能通过清晰的线条和箭头指向目标位置,使图纸信息更加直观易懂,本文将详细解析CAD指引线命令的使用方法、操作步骤、参数设置及实用技巧,帮助用户高效掌握这一功能。

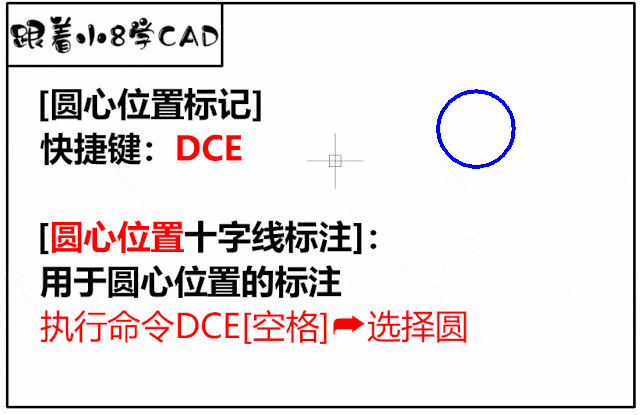

CAD指引线命令怎么用?-图1
(图片来源网络,侵删)

指引线命令的调用方式

在CAD中,指引线命令通常可通过以下三种方式调用:

  1. 功能区菜单:在“注释”选项卡下的“标注”面板中,点击“指引线”按钮(图标通常为带箭头的折线)。
  2. 命令行输入:直接在命令行中输入 LEADERQLEADER(旧版CAD),按回车键确认。
  3. 快捷键:部分CAD版本支持自定义快捷键,如 LDRLE,需提前通过“自定义界面”设置。

指引线的基本操作步骤

以AutoCAD为例,指引线的绘制流程可分为以下步骤:

  1. 启动命令:调用指引线命令后,命令行提示:“指定引线起点”,此时需在图形中点击确定指引线的起点位置(通常为箭头指向的位置)。
  2. 指定转折点:移动鼠标,系统会自动生成一条临时线段,若指引线需要转折,可在转折点处单击;若为直线指引线,可直接拖动至终点。
  3. 确定终点:指引线的终点位置需放置注释文字或符号,若直接在终点处单击,系统会自动弹出“多行文字编辑器”,用户可输入标注内容;若选择“设置”(命令行输入 S),则可进入指引线格式设置对话框。
  4. 完成标注:输入文字后,单击编辑器外的任意位置或按两次回车键,即可完成指引线的创建。

指引线的参数设置与选项解析

指引线的样式和格式可通过命令行选项或对话框灵活调整,主要参数包括:

  1. 引线类型
    • 直线(Straight):指引线为直线段,适用于简单标注。
    • 样条曲线(Spline):指引线为平滑曲线,适用于复杂路径或美观要求高的图纸。
    • 箭头样式(Arrowhead):可选择实心闭合、点、小点等箭头类型,或自定义箭头符号。
  2. 引线线宽:通过“特性”面板调整线条宽度,以适应不同打印比例的需求。
  3. 文字附着方式
    • 文字可位于指引线上方、下方或中间,通过“多行文字编辑器”的“格式”选项卡设置。
    • 支持文字对齐方式(左对齐、居中、右对齐)和边界框设置。
  4. 注释类型:除多行文字外,还可选择“块参照”(插入图块)或“公差”(形位公差标注)。

以下为常见指引线参数的设置方法对比:

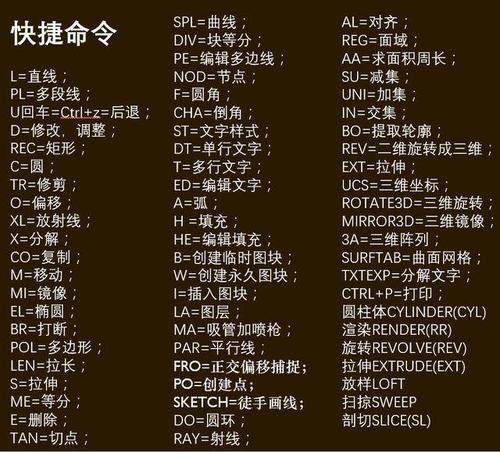

CAD指引线命令怎么用?-图2
(图片来源网络,侵删)
参数类型 命令行选项 对话框路径 适用场景
引线类型 T(类型) “修改多重引线样式”→“引线” 机械图需直线,建筑图需曲线
箭头符号 O(箭头) ”→“引线箭头” 标准化图纸需统一箭头样式
文字位置 M(多行文字) “文字”→“文字位置” 避免文字与图形重叠
引线线数 CL(限制点数) “引线结构”→“最大引线点数” 控制指引线转折次数,简化图纸

实用技巧与注意事项

  1. 多重引线(Multileader)的替代应用
    在AutoCAD 2008及以上版本中,推荐使用 MLEADER 命令(多重引线),其功能更强大,支持批量管理和样式统一,多重引线可通过“多重引线样式管理器”预设格式,避免重复设置。
  2. 指引线与对象的关联性
    若需指引线随对象移动(如尺寸线联动),可使用“几何约束”将指引线端点与图形对象绑定,避免手动调整。
  3. 快速修改指引线
    双击已创建的指引线,可直接进入“特性”面板修改箭头样式、文字内容等;若需批量修改,可通过“快速选择”工具筛选所有指引线统一调整。
  4. 常见问题解决
    • 指引线显示为白色:检查图层设置,确保指引线所在图层未被冻结或关闭。
    • 文字无法输入:切换中文输入法,或检查“多行文字编辑器”是否被其他窗口遮挡。

相关问答FAQs

问题1:如何将指引线的箭头隐藏?
解答:在CAD中隐藏指引线箭头可通过两种方式实现:

  1. 方法一:双击指引线,打开“特性”面板,找到“箭头”选项,将其设置为“无”。
  2. 方法二:使用 QLEADER 命令时,在命令行输入 S 打开“引线设置”对话框,在“箭头”下拉菜单中选择“无”,然后重新绘制指引线。

问题2:指引线文字无法显示完整怎么办?
解答:若指引线文字被截断或显示不全,可采取以下措施:

  1. 调整文字边界框:双击文字进入编辑状态,拖动文字边界的四个角点扩大显示区域。
  2. 修改文字附着位置:在“特性”面板中,将“文字位置”设置为“引线中间”或“引线下方”,避免文字与箭头重叠。
  3. 缩小文字比例:选中文字后,在“文字编辑器”中调整字体高度或缩放比例,确保内容完整显示。

通过以上方法,用户可灵活运用CAD指引线命令,提升图纸标注的规范性和可读性,在实际应用中,结合多重引线功能和样式预设,能进一步优化工作效率。

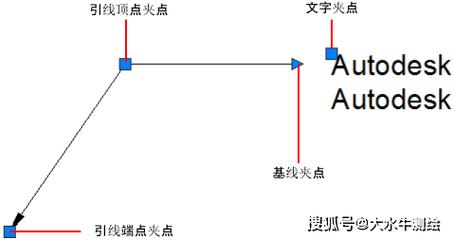

CAD指引线命令怎么用?-图3
