在CAD软件中,拉伸命令（STRETCH）是一种非常实用的编辑工具，主要用于改变对象的大小或形状，同时保持对象的几何关系不变，与缩放命令不同，拉伸命令可以沿指定方向拉伸对象的一部分，而其他部分则保持不动，这种特性使得它在修改图形时更加灵活，特别是在需要调整对象长度、宽度或局部形状时，下面将详细介绍拉伸命令的使用方法、操作步骤、应用场景及注意事项。
拉伸命令的基本概念
拉伸命令（STRETCH）通过选择对象的一部分并指定拉伸的基点和位移点，来改变对象的尺寸，它适用于直线、多段线、圆弧、椭圆、样条曲线等大多数二维对象，以及三维实体中的面、边等，拉伸命令的核心在于“交叉窗口”或“多边形选择”方式，只有完全包含在选择窗口内的对象或与选择窗口相交的对象才会被拉伸。
拉伸命令的操作步骤
-
启动拉伸命令：在CAD中，可以通过以下方式启动拉伸命令：
- 命令行输入
STRETCH并按回车键； - 点击“修改”工具栏中的“拉伸”按钮；
- 使用快捷键
S（部分CAD版本支持）。
- 命令行输入
-

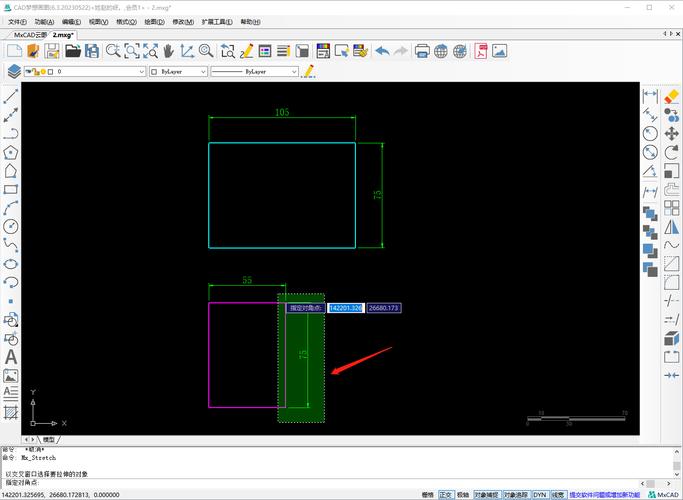

选择对象：启动命令后，CAD会提示“选择对象：”，此时需要使用“交叉窗口”（CP）或“多边形选择”（WP）方式选择要拉伸的对象，交叉窗口是从右向左拖动鼠标创建的选择框，只有与窗口相交的对象才会被选中；多边形选择则允许用户绘制不规则多边形来选择对象。
-
指定基点：选择对象后，CAD会提示“指定基点或位移：”，基点是拉伸的起始点，通常选择对象上的关键点或特征点，如端点、中点、圆心等。

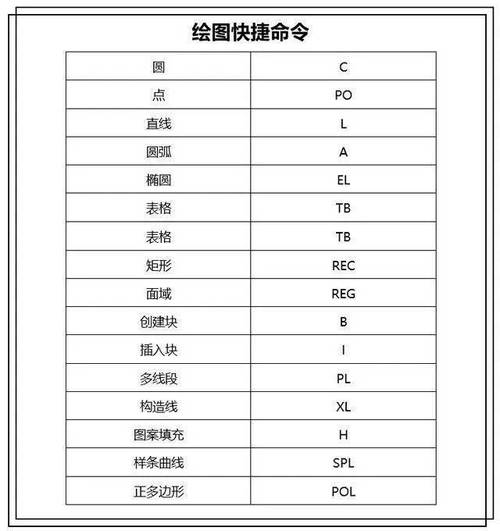

（图片来源网络，侵删） -
指定第二点：指定基点后，CAD会提示“指定第二个点或位移：”，第二点是拉伸的目标点，对象将从基点移动到第二点，从而实现拉伸效果，如果直接按回车键，则对象将按照基点的坐标值进行位移。
拉伸命令的应用场景
- 调整对象长度：需要将一条直线或一条多段线的长度延长或缩短，可以使用拉伸命令选择直线的一端，然后指定拉伸方向和距离。
- 修改对象宽度：需要将一个矩形或一个多段线的宽度增加或减少，可以使用拉伸命令选择矩形的两侧边，然后向内或向外拉伸。
- 局部形状调整：需要将一个圆弧的起点或终点移动，从而改变圆弧的弧长或角度，可以使用拉伸命令选择圆弧的端点并进行拉伸。
- 三维对象编辑：在三维建模中，拉伸命令可以用于拉伸实体的面、边或整个对象，从而改变三维模型的尺寸和形状。
拉伸命令的注意事项
- 选择方式的重要性：拉伸命令只能通过交叉窗口或多边形选择方式来选择对象，如果使用窗口选择（从左向右拖动鼠标），则对象会被整体移动而非拉伸。
- 对象类型的限制：拉伸命令不适用于所有类型的对象，例如块、文字、标注等，如果尝试拉伸这些对象，CAD可能会提示“无法拉伸选定的对象”。
- 基点的选择：基点的选择直接影响拉伸的方向和效果，通常选择对象上的关键点，以确保拉伸后的对象位置准确。
- 位移的输入：可以通过输入坐标值来精确控制拉伸的距离和方向，例如输入
@10,0表示沿X轴正方向拉伸10个单位。
拉伸命令的高级技巧
- 配合其他命令使用：拉伸命令可以与其他命令（如旋转、缩放、阵列等）结合使用，以实现更复杂的编辑效果，可以先拉伸对象的一部分，然后使用旋转命令调整其角度。
- 使用夹点编辑：在CAD中，对象通常显示为夹点，可以通过拖动夹点来快速拉伸对象，这种方法适用于简单的拉伸操作，无需启动拉伸命令。
- 动态拉伸：在拉伸过程中，可以按住
Ctrl键来切换拉伸模式，例如在拉伸直线时，按住Ctrl键可以拉伸直线的长度而不改变其方向。
拉伸命令的常见问题及解决方法
- 问题：拉伸命令无法选择对象。 解决方法：检查是否使用了正确的选择方式（交叉窗口或多边形选择），确保对象与选择窗口相交或完全包含在选择窗口内。
- 问题：拉伸后对象的位置不正确。 解决方法：检查基点的选择是否正确，确保基点是对象上的关键点，并且第二点的位置准确。
拉伸命令与缩放命令的区别
拉伸命令和缩放命令都可以改变对象的大小,但它们的操作方式和效果不同：
- 拉伸命令：只改变对象的一部分尺寸，其他部分保持不变，适用于局部调整。
- 缩放命令：等比例或不等比例地改变整个对象的尺寸，适用于整体调整。
拉伸命令的实例演示
假设需要将一个矩形的宽度增加10个单位,具体步骤如下：
- 启动拉伸命令（
STRETCH）。 - 使用交叉窗口选择矩形的右侧边（确保选择框与右侧边相交）。
- 指定基点为矩形右上角的端点。
- 指定第二点为
@10,0（沿X轴正方向拉伸10个单位）。 - 按回车键完成拉伸,矩形的宽度将增加10个单位。

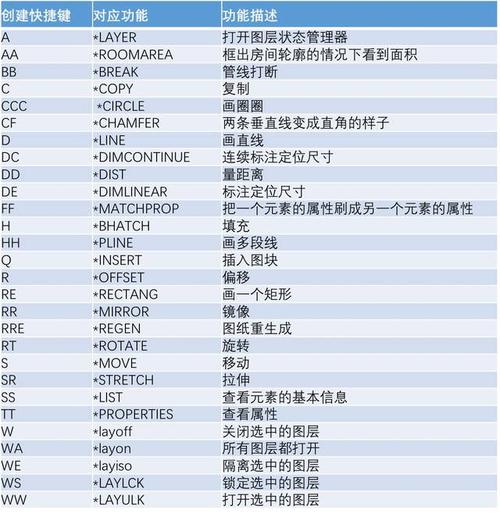

拉伸命令的快捷键和自定义
在CAD中,可以通过修改acad.pgp文件来自定义快捷键，将拉伸命令的快捷键从S改为其他键，只需在文件中添加STRETCH, *S即可，需要注意的是，修改快捷键后需要重启CAD才能生效。
拉伸命令的性能优化
在处理复杂图形时,拉伸命令可能会影响软件的性能，为了提高效率，可以采取以下措施：
- 减少对象数量：尽量将多个对象合并为一个对象（如使用多段线命令）。
- 关闭不必要的图层：在拉伸操作时，关闭不需要的图层可以减少计算量。
- 使用局部放大：在拉伸局部对象时，可以先放大图形，以提高选择和操作的精度。
拉伸命令的局限性
虽然拉伸命令非常强大,但它也有一些局限性：
- 不支持块和外部参照：拉伸命令无法直接编辑块或外部参照中的对象，需要先分解块或外部参照。
- 对三维对象的限制：在三维建模中，拉伸命令只能拉伸实体的面或边，无法直接拉伸整个实体。
拉伸命令是CAD中一个非常实用的编辑工具,通过合理使用选择方式和操作步骤，可以快速调整对象的尺寸和形状，掌握拉伸命令的使用技巧，可以大大提高CAD绘图和编辑的效率，在实际应用中，需要根据具体需求选择合适的拉伸方法，并注意避免常见的错误。
相关问答FAQs
问题1：为什么使用拉伸命令时，对象没有被拉伸而是整体移动？
解答：这是因为选择方式不正确，拉伸命令必须使用交叉窗口或多边形选择方式，如果使用窗口选择（从左向右拖动鼠标），对象会被整体移动而非拉伸，请确保选择框与对象的一部分相交，而不是完全包含在选择框内。
问题2：拉伸命令是否可以用于拉伸文字或标注？
解答：不可以，拉伸命令不支持文字、标注、块等特殊对象类型，如果尝试拉伸这些对象，CAD会提示“无法拉伸选定的对象”，需要先将这些对象分解为基本元素，或者使用其他命令（如移动、旋转）来调整它们的位置和方向。
