在CAD软件中,门窗的绘制是建筑设计中的核心环节，无论是平面图、立面图还是剖面图，都需要准确表达门窗的位置、尺寸和类型，CAD提供了多种绘制门窗的命令和方法，通过合理运用这些工具，可以大幅提升绘图效率和精度，以下将从基础命令、高级技巧及实用工具三个方面，详细解析CAD中门窗绘制的操作流程和注意事项。
基础门窗绘制命令
CAD中最常用的门窗绘制命令主要包括“门窗”、“墙洞”及“块插入”三类，适用于不同设计场景的需求。
门窗命令（MDOOR/MWINDOW）
在建筑插件（如天正建筑、浩辰建筑）中，“门窗”命令是绘制门窗的核心工具，以天正建筑为例，执行“门窗”命令后，会弹出参数对话框，支持以下操作：
- 门窗类型选择：可设置门、窗、门联窗、子母门等类型，并选择平面样式（如单开门、推拉门、平开窗等）。
- 尺寸参数：输入门窗的宽度、高度，以及离地高度（用于高窗或特殊门窗）。
- 定位方式：支持“自由绘制”“沿墙布置”“垛宽定距”等多种定位方式。“沿墙布置”可自动捕捉墙体中心线或边缘，确保门窗与墙体对齐； “垛宽定距”则可通过设置垛宽值，快速定位门窗在墙体中的位置。
- 墙体处理：绘制门窗时，软件会自动在墙体上开洞，并生成门窗图块，同时更新墙体尺寸线，对于非承重墙，还可选择是否保留墙线。
墙洞命令（WALLHOLE）
若需绘制非标准门窗（如通风洞、设备洞口），可使用“墙洞”命令，该命令仅在墙体上开洞，不插入门窗图块，适用于临时洞口或后期修改，操作时需指定洞口尺寸和位置，洞口边缘可设置为直角或斜角，以满足不同结构需求。
块插入命令（INSERT）
对于标准化的门窗（如防火门、隔音窗），可提前将门窗制作成图块（.DWG格式），通过“块插入”命令调用，插入时需指定比例、旋转角度及基点，确保与墙体准确对齐，此方法适用于批量绘制相同类型的门窗，提高一致性。
高级绘制技巧与注意事项
在掌握基础命令后,通过以下技巧可进一步提升绘图质量：
参数化设计与动态修改
使用“门窗”命令绘制的门窗具有参数化特性，双击图块即可重新修改尺寸、类型或位置，修改后墙体和尺寸线会自动更新，将单开门改为双开门时，只需调整宽度参数，无需重新绘制。

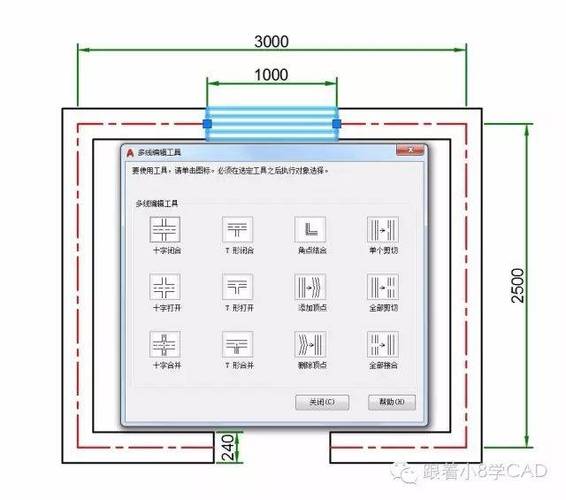

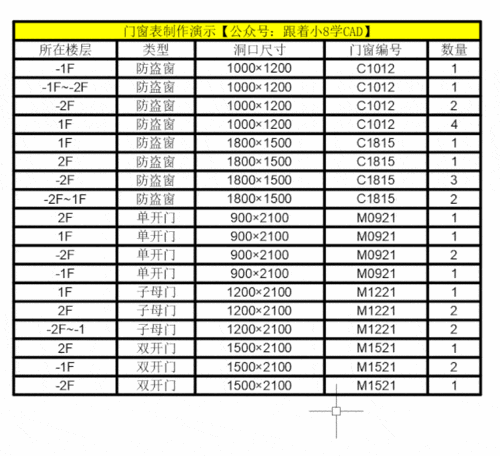

门窗编号与统计
在建筑设计中,门窗需进行编号（如M-01、C-02）并统计数量，天正建筑等插件提供“门窗编号”和“门窗表”功能，可自动为门窗编号，并生成统计表格，避免手动遗漏，编号规则可自定义，如按楼层或房间分类。
三维与平面联动
绘制门窗时,软件会同步生成三维模型，在平面视图中调整门窗参数后，三维模型会实时更新，确保平面与立面的一致性，对于复杂门窗（如带幕墙的窗），可结合“三维建模”命令，细化分割线和材质。
图层管理
建议将门窗放置在独立图层（如“DZ”、“MC”），并设置不同颜色和线型，便于后期筛选和修改，将“门窗”图层锁定后，可专注于墙体和家具的绘制，避免误操作。
常见问题与解决方法
在绘制门窗时,可能会遇到以下问题，需注意规避：
门窗与墙体错位
原因：定位时未捕捉墙体中心线或基点错误。
解决：使用“对象捕捉”功能，开启“中点”“端点”捕捉，或采用“垛宽定距”模式，确保门窗与墙体对齐。
门窗无法插入墙体
原因：墙体未闭合或图层被冻结。
解决：检查墙体是否为封闭多段线，使用“边界检查”命令修复墙体；确认“门窗”图层未被冻结或锁定。
门窗尺寸标注错误
原因：绘制时未关联墙体尺寸线。
解决：在“门窗”命令中勾选“尺寸标注”选项，或使用“门窗标注”命令，自动生成尺寸标注。
相关问答FAQs
Q1: 如何在CAD中绘制弧形门窗？
A1: 若墙体为弧形，可在“门窗”命令中选择“弧墙布置”，直接在弧形墙体上插入门窗，对于非弧形墙体的弧形门窗，可先绘制标准门窗，然后使用“旋转”或“拉伸”命令调整角度，或通过“多段线”绘制弧形轮廓后，填充门窗图案。
Q2: 如何批量修改门窗样式？
A2: 使用“特性匹配”命令（MATCHPROP），选择源门窗图块，点击目标门窗，可快速统一样式，若需批量修改参数，可通过“选择对象”框选多个门窗，右键选择“特性”，在弹出的面板中调整共同参数（如高度、宽度），修改后所有门窗会同步更新。
