在CAD软件中，图层管理是高效绘图的核心技能，而“选择图层”命令则是图层管理中的高频操作，通过该命令，用户可以快速筛选、定位或批量操作特定图层，避免在复杂图纸中因图层过多导致的混乱，本文将详细解析CAD中选择图层命令的使用方法、功能特点及实用技巧。
（图片来源网络，侵删）
选择图层命令的入口与基础操作
在CAD中，选择图层命令主要通过以下方式启动：

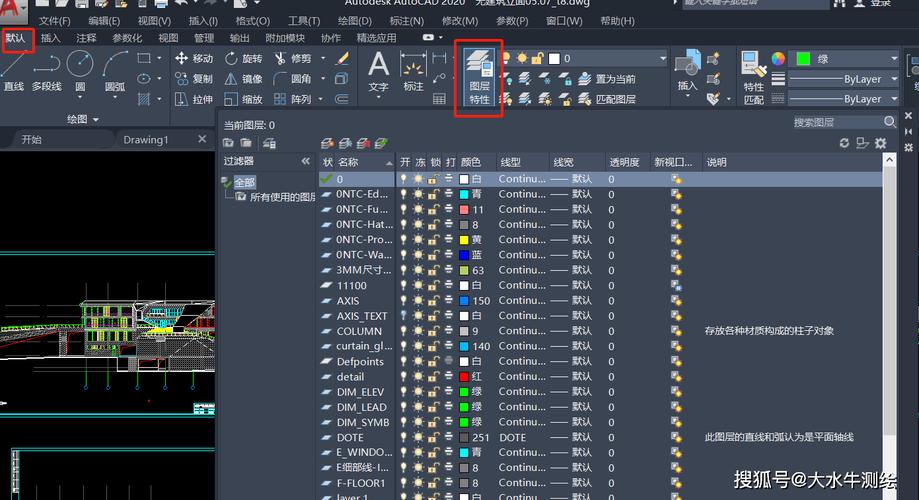

- 图层特性管理器：按下
LAYER（或LA）命令打开图层特性管理器，点击“新建图层”后，可通过“过滤器”或“状态”列快速定位目标图层。 - 快速选择（QSELECT）：输入
QSELECT命令，在弹出的对话框中设置“对象类型”为“图层”，通过图层名称、颜色、线型等属性筛选，实现批量选择。 - 图层工具栏：在图层工具栏的下拉菜单中，直接点击图层名称即可选中该图层，或配合
Ctrl键多选。
以QSELECT为例，其操作流程为：
- 执行
QSELECT命令，选择“应用到”为“整个图形”； - 在“对象类型”下拉菜单中选择“图层”；
- 在“特性”列选择筛选条件（如“名称”），在“运算符”中选择“等于”，在“值”中输入目标图层名称；
- 点击“确定”即可完成选择。
高级筛选与批量操作
当图层数量庞大时，可通过以下方法优化选择效率：
- 图层过滤器：在图层特性管理器中，新建“特性过滤器”或“组过滤器”，设置过滤规则（如颜色=红色、线型=Continuous），仅显示符合条件的图层。
- 图层状态管理器：通过
LAYERSTATE命令保存图层状态（如冻结、锁定状态），需要时可快速恢复，避免重复设置。 - 脚本或LISP程序：对于重复性操作，可通过编写简单脚本或LISP程序实现批量选择，使用
(ssget "_X" '((8 . "图层名")))代码选择指定图层上的所有对象。
以下为常用图层筛选条件的对比表：
（图片来源网络，侵删）
| 筛选条件 | 适用场景 | 操作路径 |
|---|---|---|
| 名称匹配 | 精确定位图层 | QSELECT→特性→名称 |
| 颜色/线型筛选 | 按样式分类图层 | 图层特性管理器→过滤器 |
| 状态筛选 | 选择可编辑图层 | QSELECT→特性→冻结/锁定 |
实用技巧与注意事项
- 快捷键组合：在命令行输入
-LAYER可调用命令行版本的图层管理，配合选项可查看所有图层信息。 - 图层隔离（LAYISO）：输入
LAYISO命令，选择对象后仅显示该对象所在图层，其余图层自动关闭，适用于复杂局部编辑。 - 避免误操作：选择图层后，务必确认当前图层状态（如是否被冻结），以免导致对象无法显示或编辑。
相关问答FAQs
Q1：如何快速选择所有非当前图层上的对象？
A：可通过“快速选择”实现：执行QSELECT命令，设置“对象类型”为“图层”，在“运算符”中选择“不等于”，在“值”中选择当前图层名称，勾选“包括块”后点击“确定”，即可选中非当前图层上的所有对象。
Q2：为什么图层特性管理器中的“选择”按钮无法使用？
A：该按钮需配合“图层状态管理器”使用，若需选择特定图层，应优先使用“过滤器”或“快速选择”功能，若按钮呈灰色，可能是当前图形未加载任何图层状态，需先保存图层状态后再尝试。
掌握CAD选择图层命令不仅能提升绘图效率，还能有效降低因图层混乱引发的错误，结合过滤工具和快捷命令,用户可轻松应对复杂图纸的图层管理需求。
