在CAD软件中，图层管理是提升绘图效率和组织复杂图形的关键，而“关图层”命令则是图层管理中最基础也最常用的操作之一，通过关闭不需要的图层，用户可以快速隐藏特定对象，简化视图、突出重点，同时避免误操作，本文将详细解析CAD中关闭图层的多种方法、操作逻辑及注意事项,帮助用户高效掌握这一功能。

关闭图层的基本概念与作用

图层是CAD中用于管理图形对象的虚拟透明覆盖层，每个图层可设置独立的颜色、线型、线宽等属性，关闭图层（Layer Off）是指将指定图层中的所有对象隐藏，使其不可见，但对象数据仍保留在文件中，其主要作用包括：

1. 简化视图：在复杂图纸中，隐藏临时不需要的图层（如标注、辅助线），便于聚焦核心图形。
2. 提升性能：减少屏幕显示对象数量，加快缩放、平移等操作的响应速度。
3. 避免干扰：编辑某部分图形时，关闭无关图层可防止误选或误改对象。
4. 打印控制：通过关闭非打印图层（如辅助线），确保输出图纸的整洁性。

关闭图层的方法

CAD软件（如AutoCAD）提供了多种关闭图层的方式,用户可根据场景选择最便捷的操作。

通过图层特性管理器（LAYER命令）

这是最常用的方法，适用于需要批量管理图层的场景。

• 操作步骤：
  1. 输入命令 LAYER 或点击“图层”工具栏中的“图层特性管理器”按钮，打开对话框。
  2. 在图层列表中找到目标图层，单击该图层“开/关”列的灯泡图标（黄色灯泡表示开启，灰色灯泡表示关闭）。
  3. 单击“确定”按钮，完成图层关闭。
• 注意事项：
  • 被关闭的图层在绘图区域将完全隐藏，但若使用“LAYISO”命令隔离图层时，关闭的图层仍会被临时显示。
  • 当前图层（正在操作的图层）不能被关闭,需切换至其他图层后操作。

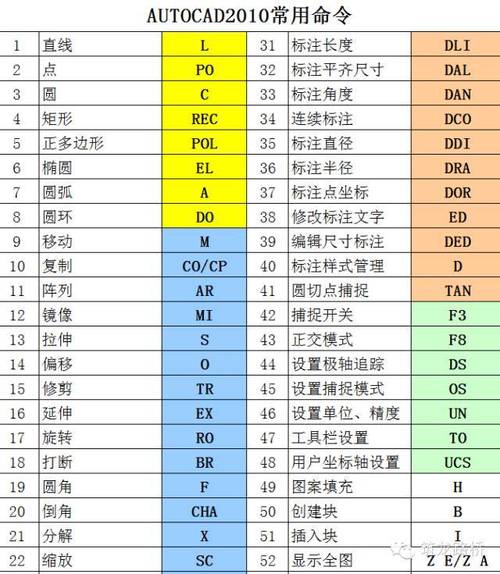

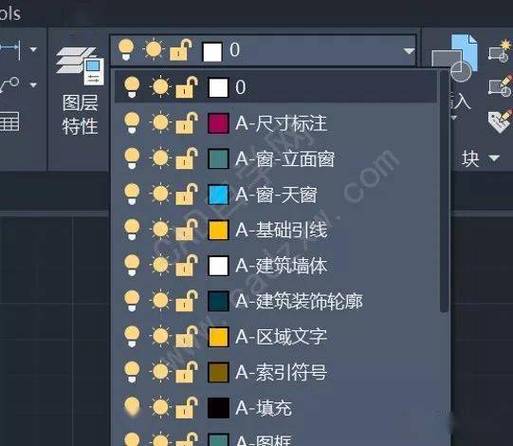

通过图层工具栏或面板

适用于快速切换单个图层的状态。

• 操作步骤：
  1. 在“图层”工具栏的下拉列表中，找到目标图层。
  2. 单击图层名称前的灯泡图标，切换开/关状态。
• 优点：无需打开对话框，操作高效,适合频繁切换图层时使用。

使用命令行（-LAYER命令）

适用于习惯命令行操作或批量处理图层的用户。

• 操作步骤：
  1. 输入命令 -LAYER（注意前面有减号），进入命令行模式。
  2. 输入 OFF，按回车键。
  3. 输入要关闭的图层名称（多个图层用逗号分隔），或输入 查看所有图层名称。
  4. 按回车键确认，完成关闭。
• 示例：
  命令: -LAYER
  输入选项 [?/保存(S)/恢复(R)/状态(ST)/新建(N)/重命名(RA)/开(ON)/关(OFF)/颜色(C)/线型(L)/线宽(LW)/打印(P)/冻结(F)/解冻(T)/锁定(LO)/解锁(U)/置置(V)] OFF
  输入要关闭的图层名列表 墙体,门窗

通过快速选择（QSELECT命令）

根据对象属性批量关闭包含特定对象的图层。

• 操作步骤：
  1. 输入 QSELECT，打开“快速选择”对话框。
  2. 在“应用到”中选择“整个图形”，在“对象类型”中选择“多段线”或其他目标对象类型。
  3. 在“特性”中选择“图层”，在“运算符”中选择“=等于”，在“值”中选择目标图层。
  4. 勾选“包括在新选择集中”，点击“确定”后，选中所有目标图层上的对象。
  5. 打开“图层”工具栏，在下拉列表中关闭当前选中的图层。

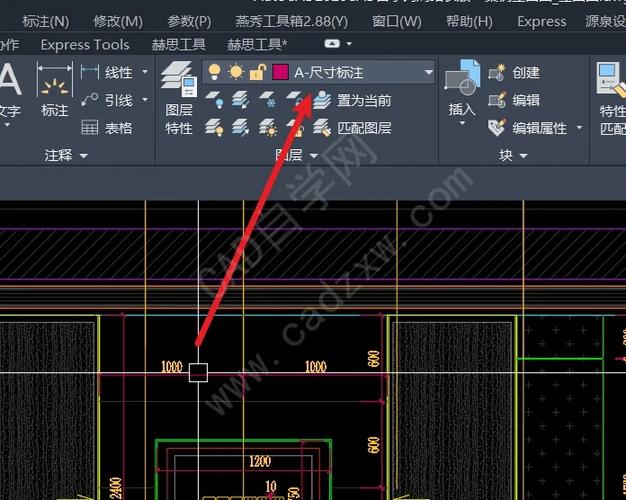

使用LAYOFF命令（AutoCAD 2008及以上版本）

直接通过命令关闭指定图层，无需进入对话框。

• 操作步骤：
  1. 输入 LAYOFF，按回车键。
  2. 选择要关闭的图层上的任意对象，或输入图层名称。
  3. 按回车键确认，图层即被关闭。

关闭图层的注意事项

1. 与冻结图层的区别：


   （图片来源网络，侵删）
   • 关闭图层：对象仅隐藏，参与图形计算，打开后无需重生成（REGEN）。
   • 冻结图层：对象不参与计算，打开后需重生成，适合长期不需要的图层。
     下表对比两者的差异：

   操作	显示控制	参与计算	重生成需求	适用场景
   关闭图层	隐藏	是	不需要	临时隐藏、频繁切换
   冻结图层	隐藏	否	需要	长期不用的图层、打印前

2. 依赖外部参照的图层：
   若关闭了外部参照文件中的图层，主图形中该图层上的对象仍会显示,除非在外部参照管理器中关闭对应图层。

3. 图层的锁定状态：
   锁定的图层（图标为锁形）可以关闭，但无法编辑,需先解锁再关闭。

4. 误操作的恢复：

   • 若误关闭图层，可通过 LAYER 命令重新打开灯泡图标，或输入 UNDO 撤销操作。
   • 使用 LAYON 命令可一次性打开所有关闭的图层。

相关问答FAQs

问题1：关闭图层后，为什么有些对象仍然可见？
解答：这种情况通常发生在两种场景中：一是对象位于“当前图层”（正在操作的图层），关闭当前图层时会提示无法操作；二是对象属于外部参照文件，需在外部参照管理器中单独关闭对应图层，若使用了“图层隔离”（LAYISO）命令,临时显示的关闭图层会在退出命令后重新隐藏。

问题2：如何批量关闭多个非连续图层？
解答：可通过以下方法实现：

1. 图层特性管理器：按住 Ctrl 键或 Shift 键，在图层列表中多选目标图层，然后单击灯泡图标批量关闭。
2. 命令行操作：输入 -LAYER 命令，选择 OFF 选项后，输入多个图层名称，用逗号分隔（如“图层1,图层3,图层5”）。
3. 脚本文件：编写脚本文件（.scr），内容为：

   -LAYER
   OFF
   图层1,图层3,图层5

   在CAD中运行脚本文件即可批量关闭图层。

通过掌握关闭图层的多种方法和注意事项，用户可以更灵活地管理复杂图形，提升绘图效率，无论是日常绘图还是大型项目,合理的图层管理都是确保工作流畅的关键。
