在CAD绘图过程中，块（Block）是提高绘图效率的重要工具，但长期使用后，图形中可能会积累大量冗余的块定义、未使用的块参照或嵌套过深的块，导致文件体积增大、运行速度变慢，使用CAD清理块命令（PURGE）可以有效优化文件，提升绘图性能,以下是关于CAD清理块命令的详细说明。

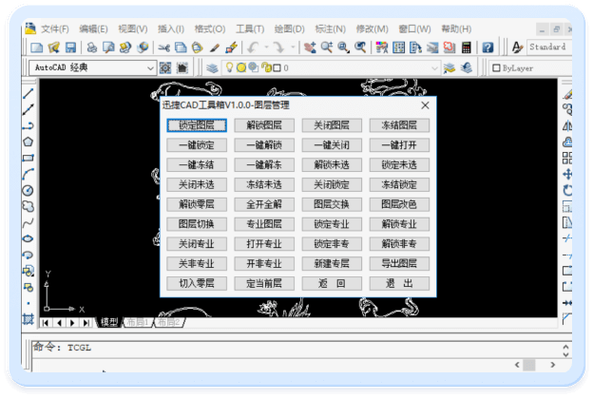

（图片来源网络，侵删）
清理块命令的作用与适用场景
PURGE命令主要用于删除图形中未被引用的命名对象，包括块定义、图层、文字样式、线型等，当用户插入块后，若删除了块参照但未清理块定义，或从外部文件中导入块但未实际使用，这些冗余数据会占用存储空间并影响文件运行，适用场景包括：文件过大导致打开缓慢、图形中存在大量未使用的块定义、需要精简文件以便传输或归档等。
清理块命令的执行方法
命令启动方式
- 命令行输入：在CAD命令行直接输入
PURGE或PU,按回车键确认。 - 菜单栏操作：依次点击“文件”→“图形实用工具”→“清理”。
- 功能区操作：在“管理”选项卡下的“清理”面板中点击“清理”按钮。
清理选项设置
执行PURGE命令后，系统会弹出“清理”对话框,包含以下核心选项：
- 查看能清理的项目：显示所有可被清理的命名对象，包括块定义、图层等。
- 查看不能清理的项目：显示正在被图形引用的对象,无法直接清理。
- 确认要清理的每个项目：勾选后，清理时会弹出确认对话框,避免误删。
- 清理嵌套项目：勾选后，可一并清理块内部嵌套的冗余对象（如未使用的子块）。
清理块的步骤
- 打开需要清理的CAD文件，输入
PURGE命令并回车。 - 在“清理”对话框中，勾选“清理嵌套项目”以彻底清理块内部冗余。
- 点击“清理嵌套项目”按钮,系统自动扫描并列出可清理的块定义。
- 若需选择性清理，可双击“块”类别展开列表，勾选特定块名称后点击“清理”。
- 若需全部清理，直接点击“全部清理”按钮,系统会自动清理所有可清理项目。
- 完成后，点击“关闭”退出对话框，可输入
AUDIT命令检查并修复图形错误。
清理块时的注意事项
- 备份文件：清理前建议另存为副本,避免误删重要数据。
- 检查块依赖性：部分块可能通过外部参照或动态块属性关联,清理前需确认其是否仍在使用。
- 多次清理：复杂图形可能需多次执行“全部清理”,因清理后可能释放新的冗余对象。
- 保留常用块：若不确定块用途，可在清理前使用
LIST命令检查块是否被其他对象引用。

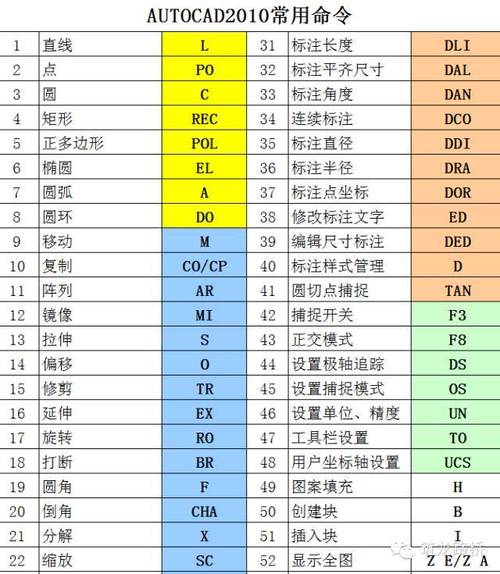

清理块与其他优化命令的配合
为达到最佳优化效果,可结合以下命令使用：
- AUDIT：检查并修复图形错误,清理后运行可确保文件完整性。
- AUDITIT（修复并打开文件）：适用于严重损坏的文件,需谨慎使用。
- WBLOCK：将需要的块导出为新文件,再通过清理命令优化原文件。
清理块效果对比
| 操作前状态 | 操作后状态 | 性能提升效果 |
|---|---|---|
| 文件大小50MB | 文件大小30MB | 打开速度提升约40% |
| 块定义数量200个 | 块定义数量50个 | 选择对象响应速度显著加快 |
相关问答FAQs
Q1: 清理块后，为什么文件大小变化不明显？
A: 可能原因包括：图形中存在大量光栅图像、外部参照或复杂实体，这些数据不受PURGE命令影响；或冗余对象未完全清理（如未勾选“清理嵌套项目”），建议检查文件内容，或使用WBLOCK命令将有用对象导出为新文件再清理。

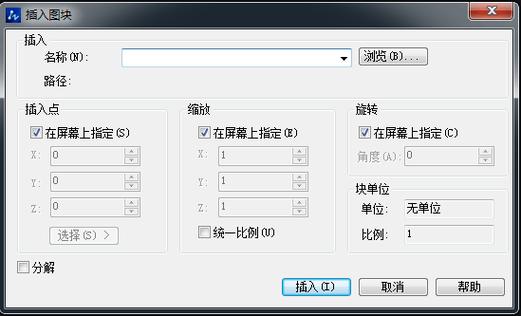

（图片来源网络，侵删）
Q2: 如何避免频繁清理块？
A: 养成良好的绘图习惯：插入块前先检查图形中是否已存在定义；定期清理未使用的对象；使用块编辑器（BLOCKEDIT）优化块结构，减少嵌套层级；对于大型项目，可按模块分文件管理,减少单个文件的冗余数据。
