在CAD软件中,图层管理是提升绘图效率和组织复杂图形的关键功能，而“关图层”命令作为图层管理的基础操作之一，能够帮助用户快速隐藏不需要显示的图层，使绘图界面更清晰、操作更精准，本文将详细解析CAD关图层命令的使用方法、操作技巧、注意事项及相关应用场景，帮助用户全面掌握这一功能。

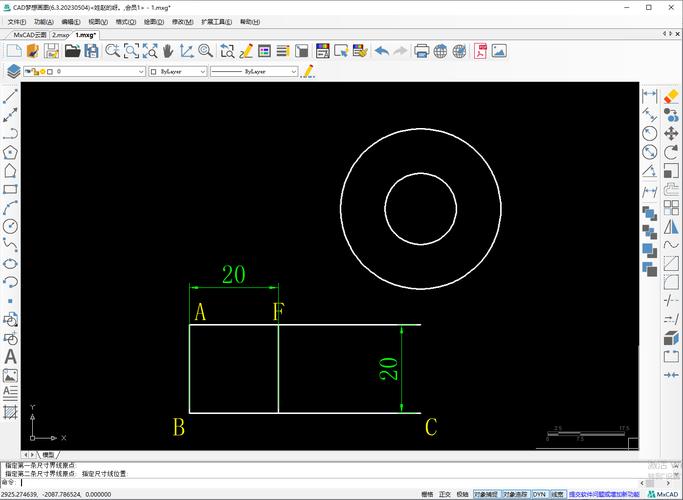

（图片来源网络，侵删）

关图层命令的核心概念与作用

CAD中的“图层”相当于透明的叠加图纸，每个图层可以独立设置颜色、线型、线宽等属性，并通过开关、冻结、锁定等状态控制显示与编辑。“关图层”（Layer Off）是指将指定图层暂时隐藏，使其上的对象不再显示在绘图区域，也不会参与打印输出，但图层中的数据依然保留，可随时重新开启显示。

关图层的主要作用包括：

CAD中关图层命令可通过多种方式执行,用户可根据操作习惯选择最便捷的路径：

这是最常用且功能全面的方式,适用于需要批量管理图层的情况。

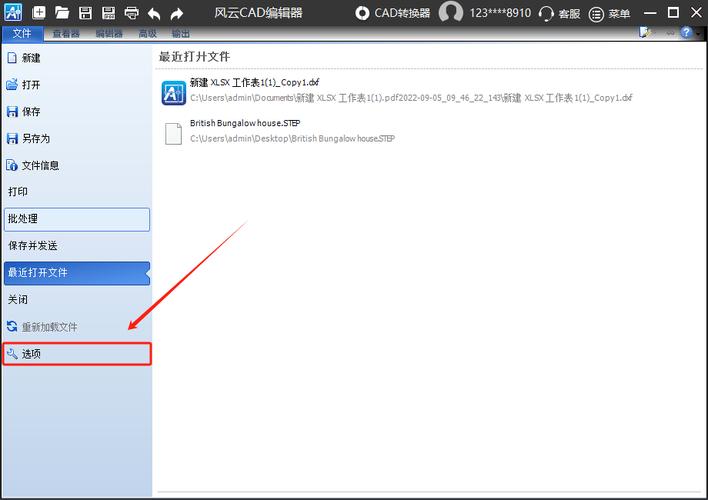

（图片来源网络，侵删）

操作步骤：
1. 输入命令LAYER（或快捷键LA），按回车键打开“图层特性管理器”对话框。
2. 在图层列表中找到需要关闭的图层,单击该图层“开”列下的黄色灯泡图标（💡）。
3. 灯泡图标变为灰色（🚫），表示图层已关闭；若需关闭多个图层，可按住Ctrl键或Shift键多选后批量操作。
4. 单击“确定”按钮，绘图区域中该图层上的对象将立即隐藏。

若需快速关闭单个图层,可通过图层工具栏的下拉列表实现，无需打开对话框。

操作步骤：
1. 在CAD界面顶部“图层”工具栏中，点击下拉箭头展开图层列表。
2. 找到目标图层,单击其“开”列的灯泡图标，图标变灰即表示图层已关闭。
3. 操作后绘图区域实时更新,隐藏该图层对象。

对于习惯键盘操作的用户,可通过命令行直接执行关图层命令，适合精确控制图层状态。

操作步骤：
1. 输入命令LAYOFF，按回车键。
2. 命令行提示“选择要关闭的图层上的对象或[名称(N)]：”，可通过两种方式操作：
  - 选择对象：直接在绘图区域点击该图层上的任意对象，系统自动识别并关闭该图层。
  - 输入名称：输入N，按回车键后输入图层名称（如“辅助线”），按回车键关闭。

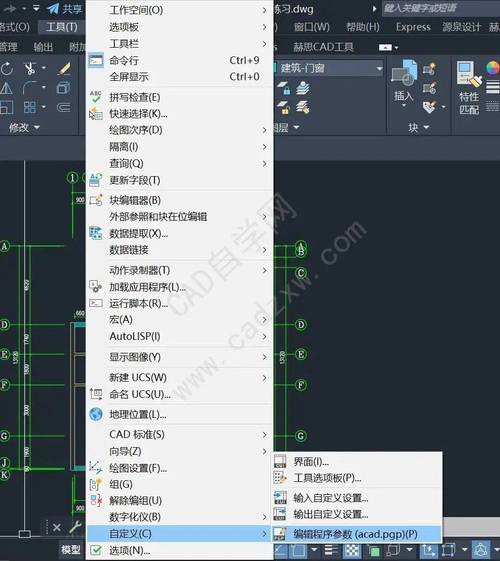

部分CAD版本（如AutoCAD）支持自定义快捷键，用户可通过CUI命令将关图层操作关联到快捷键（如Ctrl+O），进一步提升操作效率。

初学者常混淆“关图层”“冻结图层”“锁定图层”的概念，三者的核心区别如下：

（图片来源网络，侵删）

操作类型	显示状态	编辑权限	影响性能	打印输出
关图层	隐藏	可编辑（需开启图层）	轻微减少重生成时间	不打印
冻结图层	隐藏	不可编辑	显著减少重生成时间	不打印
锁定图层	显示	不可编辑（可选择）	无影响	可打印

关键区别：

在“图层特性管理器”中，按住Ctrl键可多选不连续的图层，按住Shift键可选中连续的图层（如从“墙体层”到“门窗层”），统一关闭灯泡图标即可批量操作。

若需仅显示某一图层并关闭其他所有图层,可执行LAYISO命令，选择目标图层后，系统自动关闭其他图层，操作完成后通过LAYUNISO命令恢复。

通过“图层过滤器”（如“名称过滤器”“属性过滤器”）可筛选出符合条件的图层（如所有颜色为红色的图层），再批量关闭，避免手动查找。

若关闭的图层是当前正在操作的图层,命令行会提示“警告：试图关闭当前图层”，此时需通过LAYER命令重新开启或切换当前图层，否则无法在该图层上绘制新对象。

关闭图层后对象消失，如何恢复？
- 方法1：输入LAYER命令，重新打开“图层特性管理器”，单击目标图层“开”列的灰色灯泡图标，使其变黄。
- 方法2：通过图层工具栏下拉列表，再次单击目标图层的灯泡图标。
为什么关图层后部分对象仍显示？
可能是对象位于“块”或“外部参照”中，需进入块编辑器或外部参照管理器，关闭块/参照内部的对应图层。
关图层命令对打印的影响
关闭的图层默认不打印，但若需强制打印，需在“打印设置”中勾选“打印隐藏的图层”（部分CAD版本支持）。
