在CAD软件中,隐藏对象是一项常用的操作，主要用于简化视图、突出重点或暂时排除干扰元素，掌握隐藏对象的命令及相关技巧，能显著提升绘图效率和图纸可读性，本文将详细介绍CAD中隐藏对象的核心命令、操作方法及注意事项，并结合实际应用场景进行说明。

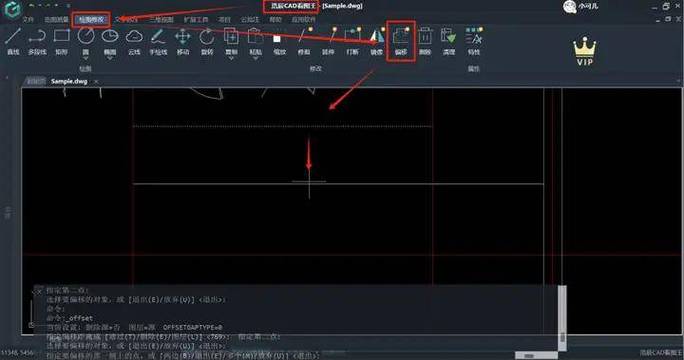

（图片来源网络，侵删）
隐藏对象的核心命令
在CAD中,隐藏对象主要通过以下命令实现，不同版本（如AutoCAD、浩辰CAD等）的操作逻辑基本一致：
HIDE（消隐）命令
- 功能：用于三维模型消隐，即隐藏被其他对象遮挡的线条，使模型显示更真实，该命令仅影响视觉显示，不改变对象实际位置。
- 操作步骤：
- 输入命令
HIDE或点击菜单栏“视图”→“消隐”。 - 系统自动计算遮挡关系,隐藏不可见线条。
- 执行
REGEN（重生成）命令可恢复线框显示。
- 输入命令
- 适用场景：三维建模时查看模型立体效果，避免线条交叉造成的视觉混乱。

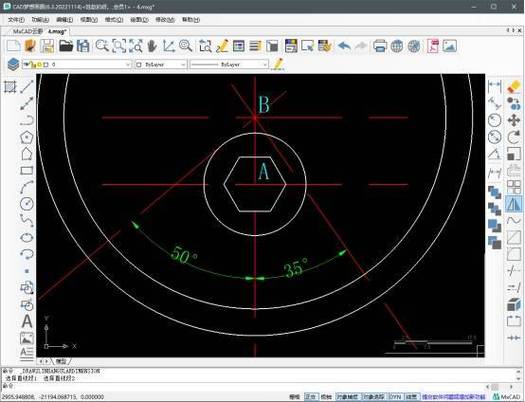

LAYOFF（关闭图层）命令
- 功能：通过关闭特定图层实现对象隐藏，是最常用的隐藏方式之一，关闭图层后，该图层所有对象将不可见，但参与计算。
- 操作步骤：
- 输入
LAYER命令打开图层特性管理器。 - 选中需关闭的图层,点击“开/关”图标（黄色灯泡变灰色）。
- 或直接输入
LAYOFF命令，输入图层名关闭。
- 输入
- 注意事项：关闭的图层不会被打印，可通过
LAYON命令重新打开。
LAYISO（隔离图层）命令
- 功能：仅显示选定对象所在的图层，其他图层暂时隐藏，便于集中编辑特定图层内容。
- 操作步骤：
- 输入
LAYISO命令。 - 选择目标对象,系统自动隔离其所在图层。
- 输入
LAYUNISO可恢复所有图层显示。
- 输入
- 优势：快速聚焦特定图层，避免误操作其他对象。

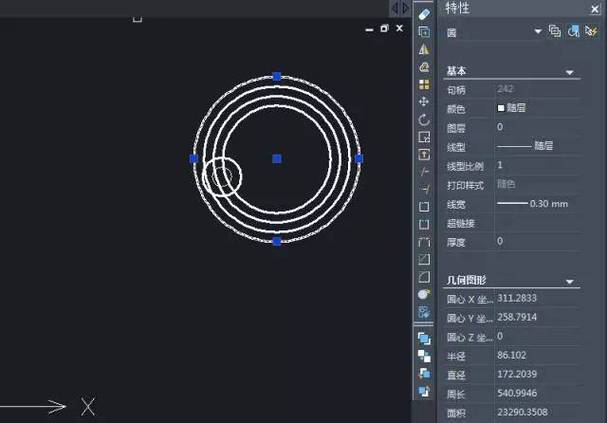

对象特性匹配（MATCHPROP）与冻结图层
- 冻结图层：与关闭图层类似，但冻结图层不参与重生成计算，适合复杂图形，通过
LAYER命令中的“冻结/解冻”图标（雪花/太阳）操作。 - 特性匹配隐藏：通过修改对象特性（如颜色、线型）使其与背景一致，达到“视觉隐藏”效果，但对象仍存在。
高级隐藏技巧与注意事项
快速选择（QSELECT）配合隐藏
- 当需隐藏大量特定属性对象（如某颜色、线型的对象）时，可通过
QSELECT命令批量选中对象，再关闭其所在图层或修改特性。
块与外部参照的隐藏处理
- 块内对象隐藏：需分解块（
EXPLODE）后才能单独操作块内对象图层。 - 外部参照隐藏：直接打开外部参照文件进行图层操作，或在宿主文件中使用
XREF命令的“绑定”功能后处理。
隐藏后的恢复与检查
- 恢复显示：使用
LAYON（打开所有图层）、LAYUNISO（取消隔离）或REGEN（重生成）。 - 检查隐藏对象：通过图层特性管理器查看图层状态，或使用
SELECT命令框选区域，若无法选中隐藏对象，说明图层已关闭/冻结。
打印与隐藏的关系
- 关闭或冻结的图层不会打印,但需确认“打印”选项未被勾选（图层特性管理器中“打印”图标）。
常见隐藏操作对比
| 操作方式 | 命令/工具 | 影响范围 | 是否参与计算 | 适用场景 |
|---|---|---|---|---|
| 消隐 | HIDE | 三维模型视觉 | 是 | 三维视图显示优化 |
| 关闭图层 | LAYER/LAYOFF | 整个图层 | 是 | 临时隐藏非编辑对象 |
| 冻结图层 | LAYER（冻结图标） | 整个图层 | 否 | 复杂图形重生成优化 |
| 隔离图层 | LAYISO/LAYUNISO | 单一图层 | 是 | 聚焦编辑特定图层 |
| 修改对象特性 | MATCHPROP/特性面板 | 单个/多个对象 | 是 | 视觉隐藏，保留对象数据 |
相关问答FAQs
Q1: 为什么使用HIDE命令后，部分对象仍显示为线框模式？
A: HIDE命令仅对三维模型有效，若对象为二维图形或未正确设置三维属性（如厚度、高度），则无法消隐，需确保模型为三维实体或曲面，且视图模式为“三维视图”（如“西南等轴测”）。
Q2: 如何批量隐藏除选定对象外的所有其他对象？
A: 可通过以下步骤实现：
- 选中需保留的对象。
- 输入
LAYISO命令，选择“设置”选项，勾选“选定对象”后确定。 - 系统将自动隔离选定对象所在图层,其他图层隐藏。
- 编辑完成后,输入
LAYUNISO恢复所有图层。
通过合理运用隐藏命令,可大幅简化CAD绘图流程，确保操作精准高效，根据实际需求选择合适的隐藏方式，并结合图层管理技巧，能更好地应对复杂绘图场景。
