CAD区域填充命令是计算机辅助设计(CAD)软件中用于在指定封闭区域内填充图案、颜色或渐变效果的重要功能,广泛应用于建筑、机械、工程制图等领域,通过该命令可以直观表达物体的材质、表面特征或区域属性,提升图纸的可读性和专业性,以下从命令启动、参数设置、操作技巧及注意事项等方面进行详细说明。

命令启动与基本操作

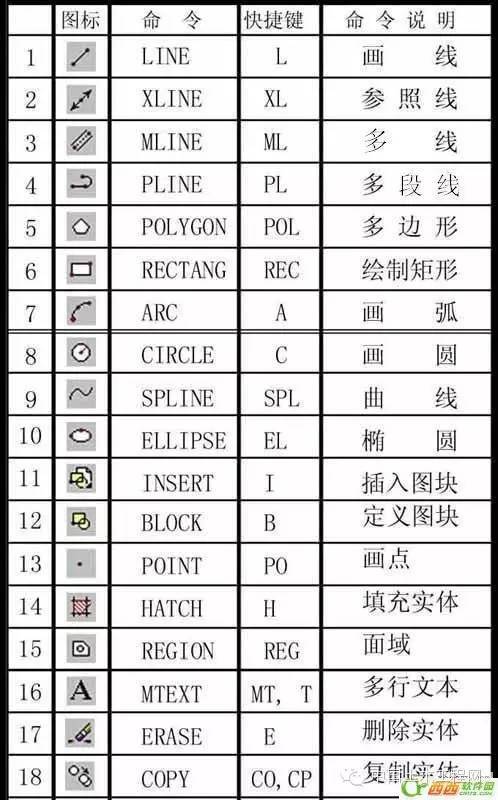

在CAD软件中,区域填充命令通常通过以下方式启动:
- 功能区路径:在“默认”选项卡中,找到“绘图”面板,点击“图案填充”按钮(图标为倾斜的网格);
- 命令行输入:直接在命令行输入“HATCH”或快捷键“H”,按回车键确认;
- 工具栏:在经典工具栏中点击“图案填充”图标(若已显示)。
启动命令后,系统会弹出“图案填充和渐变色”对话框(不同版本CAD界面名称略有差异,功能基本一致),此时需依次选择填充区域、设置填充类型及参数,最后确认生成填充。
填充类型与参数设置
填充类型
对话框中的“类型和图案”选项卡是核心设置区域,支持三种填充类型:
- 预定义:软件内置的标准图案(如“ANSI31”表示斜线,“ANSI37”表示网格),适用于常规材质表达(如金属、混凝土)。
- 用户定义:用户自定义简单图案,通过设置“角度”和“间距”控制线条方向和密度,适合快速填充单一图案(如墙体砌块)。
- 自定义:导入用户*.pat文件创建的复杂图案,适用于特殊行业需求(如地形纹理、定制纹理)。
关键参数详解
-
角度和比例:
(图片来源网络,侵删)- 角度:控制填充图案的旋转角度(如“ANSI31”默认角度为45°,若需反向填充可设置为225°);
- 比例:调整图案的疏密程度,比例值越大图案越稀疏,越小越密集(需根据图形尺寸调整,避免过密导致显示卡顿或过疏失去辨识度)。
示例:填充1m×1m的区域时,“ANSI31”比例可设为50,若区域为0.1m×0.1m,比例需调整为5。
-
边界选择:

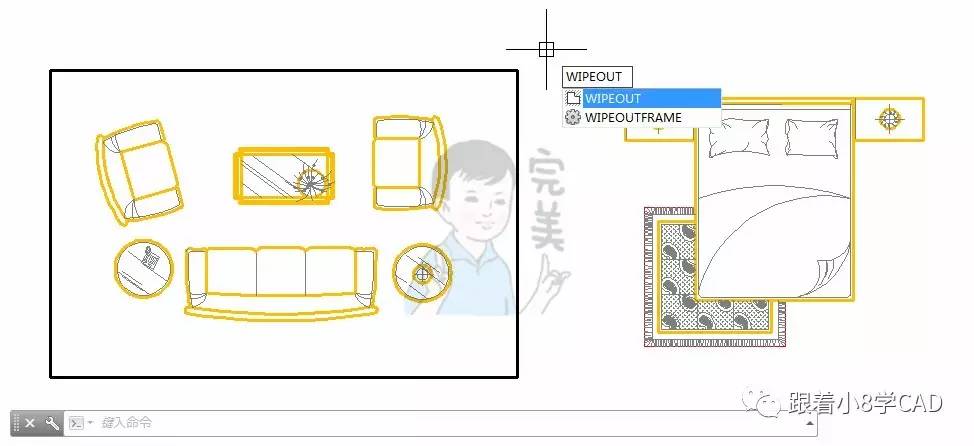

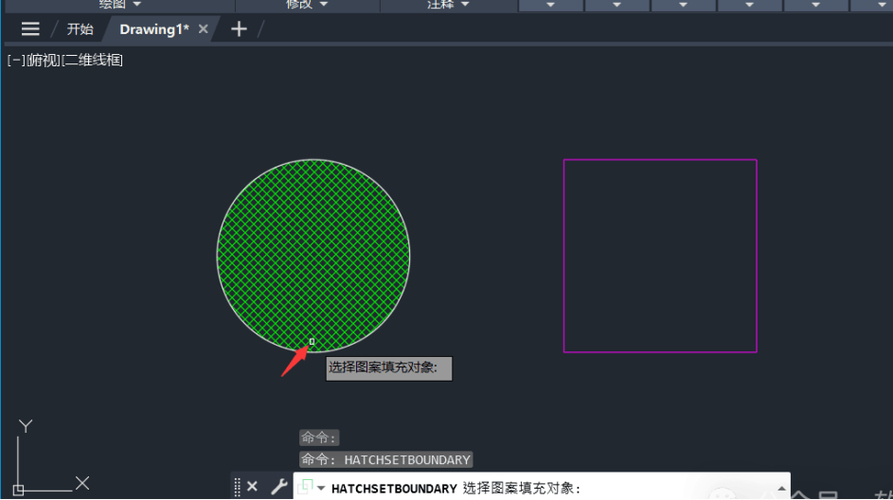

- 拾取点:在封闭区域内单击,系统自动检测边界(适用于简单封闭区域);
- 选择对象:手动选择封闭的线条、多段线等作为边界(适用于复杂或非连续边界)。
注意:边界必须为封闭图形,若未封闭需先用“BOUNDARY”命令生成闭合多段线。
-
孤岛检测:
封闭区域内的子区域称为“孤岛”(如房间中的柱子),在“选项”中勾选“孤岛检测”,可选择“普通”“外部”“忽略”三种方式:- 普通:交替填充孤岛(如外层填充,内层不填充,再外层填充);
- 外部:仅填充最外层边界,忽略内部孤岛;
- 忽略:忽略所有孤岛,填充整个封闭区域。
-
渐变填充:
若需填充颜色渐变效果,切换至“渐变色”选项卡,可选择“单色”或“双色”,并调整渐变方向、角度等参数,常用于表现光影效果或区域划分。
操作技巧与注意事项
-
填充图案的编辑:
生成填充后,双击填充区域可重新打开对话框修改参数;若需修改边界,可使用“编辑边界”功能拆分或合并填充区域。(图片来源网络,侵删) -
关联性与非关联性:
在“选项”中勾选“关联”,当边界修改时填充会自动更新;若取消勾选,填充将独立于边界,适用于需固定填充效果的场景。 -
填充显示问题:
若填充图案显示为空白或线条过密,可能是比例设置不当,或图形尺寸过小/过大导致;可通过“视图”选项卡中的“重生成”命令刷新显示。 -
性能优化:
对于复杂图形,可先在局部区域填充,再扩展至全局;避免在高分辨率下使用过密的自定义图案,降低软件运行卡顿。
相关问答FAQs
Q1:填充时提示“未找到有效的边界”,如何解决?
A1:该问题通常由边界未封闭导致,可检查图形是否有间隙:
- 使用“对象捕捉”模式确保线条端点完全重合;
- 输入“BOUNDARY”命令,在封闭区域内生成闭合多段线作为新边界,再重新填充;
- 若边界由多个对象组成,需先用“JOIN”命令合并为单一对象。
Q2:如何自定义填充图案并导入CAD?
A2:自定义图案需创建.pat文件(用记事本编写),格式如下:
*自定义图案名,图案描述
角度, X起点, Y起点, X偏移, Y偏移, 线条数, 第一条线长度, 第二条线长度, ...
编写完成后保存为.pat文件(如“my.pat”),放入CAD支持文件路径(如“C:\Program Files\AutoCAD 2023\Support”),使用时在“图案填充”对话框中选择“自定义”,即可加载新图案。
