在CAD软件中，图形命令的设置是提升绘图效率与规范性的核心环节，合理的命令配置能够显著优化工作流程，减少重复操作，确保图纸的准确性与一致性，以下将从命令调用、快捷键定制、工作空间配置、命令行参数设置及对象特性关联等方面,详细解析CAD图形命令的设置方法与技巧。
命令调用的基础设置

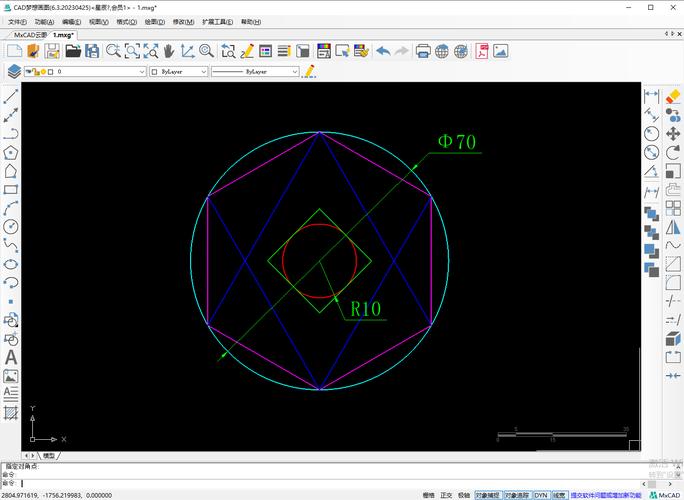

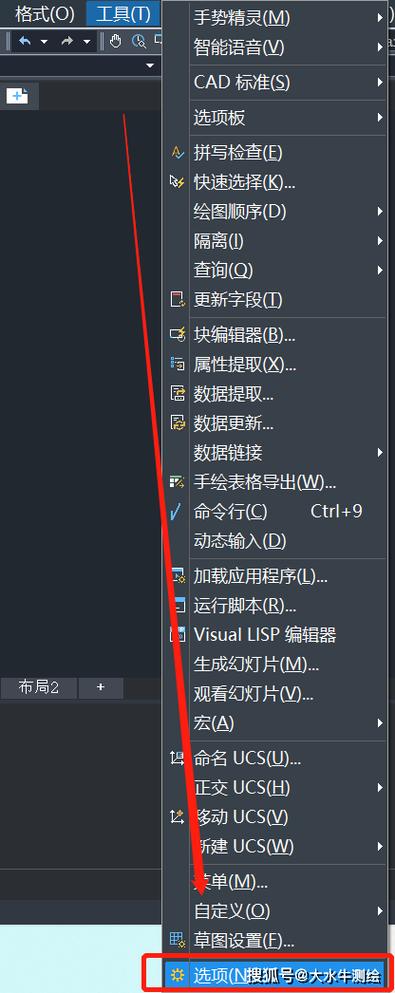

CAD中图形命令的调用方式主要包括命令行输入、工具栏按钮、功能区面板及菜单栏四种途径，默认状态下，功能区面板（如“常用”选项卡中的“绘图”“修改”面板）集成了高频命令，适合新手快速上手；而熟练用户更倾向于通过命令行输入命令（如输入L绘制直线，C绘制圆），配合空格键或回车键执行，这种方式效率最高，若需调整命令显示位置，可通过“选项”对话框中的“显示”选项卡，勾选“显示命令行”以固定命令行窗口，或通过“自定义”功能重新排列工具栏按钮，将“圆”命令从“绘图”面板拖拽至快速访问工具栏,可实现一键调用。
快捷键与自定义命令
快捷键是提升绘图速度的关键，CAD允许用户根据操作习惯修改或创建快捷键，通过“管理”选项卡中的“自定义设置”或直接输入命令CUI，打开“自定义用户界面”对话框，在“键盘快捷键”分支中可修改现有命令的快捷键（如将“直线”命令的快捷键从L改为XL），或新建快捷键关联，需注意，快捷键设置应避免冲突，例如Ctrl+C默认为复制命令，若需用于其他功能，需先解除默认绑定，通过ACCELERATORS命令可快速编辑快捷键文件，实现批量配置，对于重复使用的复杂命令序列，还可通过SCRIPT命令录制脚本文件，或使用LISP自定义函数（如定义drawrect命令一键绘制带属性的矩形）,进一步简化操作。
工作空间与命令分组
CAD的工作空间功能允许用户将不同场景下的命令布局保存为独立配置，如“草图与注释”“三维基础”“三维建模”等，若需自定义工作空间，可通过“工作空间”下拉菜单选择“自定义”，在“自定义用户界面”对话框中，拖拽命令至特定选项卡或面板，并分组命名（如将“偏移”“镜像”归入“编辑工具”面板），对于使用触控设备的用户，可在“选项”-“用户系统配置”中启用“触控式绘图”选项，并调整触控命令的响应灵敏度，如双击执行“特性匹配”命令。
命令行参数与动态输入

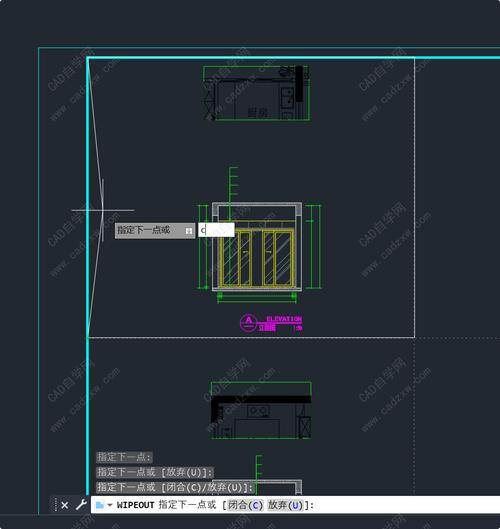

命令行参数的设置直接影响命令执行的方式，以“圆”命令为例，默认情况下，命令行会提示“指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：”，用户可通过输入选项代号（如T）切换绘制模式，若需修改命令行提示的默认参数，可通过系统变量CMDECHO控制命令回显（设置为0时隐藏命令行提示），或通过SETVAR命令调整动态输入的显示内容（如显示坐标、距离等信息），动态输入功能（按F12键切换）允许在光标附近显示命令提示和输入框，适合不习惯频繁查看命令行的用户，可在“状态栏”右键单击“动态输入”进行详细设置，如启用“指针输入”显示坐标，或“标注输入”显示对象尺寸。
对象特性与命令关联
图形命令的特性设置（如线型、颜色、图层）可通过“特性”面板统一配置，在绘制直线前，先在“图层”下拉菜单选择“墙体”图层，并设置线宽为30mm，则后续绘制的直线将自动应用这些特性，若需将命令与特性模板绑定，可通过“格式”-“特性匹配”（MATCHPROP命令）将源对象的特性复制给目标对象，或使用“-LAYER”命令的“置为当前”选项快速切换图层，对于复杂对象，还可通过“块编辑器”定义动态块属性，将命令参数与块特性关联（如将“拉伸”动作与块的长度参数绑定）,实现参数化绘图。
命令文件的导入与导出
为在不同电脑间共享命令配置，可通过“自定义用户界面”对话框的“导入/导出”功能，将命令布局、快捷键等设置保存为.cuix文件，将公司标准的工具栏配置导出后，分发至团队成员电脑中导入，即可统一绘图环境，CAD支持通过LOAD命令加载外部.arx或.lsp文件扩展命令功能，如加载“Express Tools”中的“批量旋转”命令,实现高效批量编辑。
以下为常用绘图命令的快捷键及功能说明表：
| 命令名称 | 快捷键 | 功能说明 | 常用参数选项 |
|---|---|---|---|
| 直线 | L | 绘制连续线段 | 闭合(C)/放弃(U) |
| 圆 | C | 绘制圆 | 三点(3P)/两点(2P)/相切相切半径(T) |
| 偏移 | O | 复制并偏移对象 | 通过点(T)/删除(E)/图层(L) |
| 修剪 | TR | 修剪对象边界 | 栏选(F)/窗选(C)/投影(P) |
| 特性匹配 | MA | 复制对象特性 | 设置(S)/全局(G) |
相关问答FAQs
Q1: 如何修改CAD中“复制”命令的默认基点？
A: 默认情况下，“复制”命令（CO或CP）以对象左下角为基点，若需修改基点，可在执行命令后，输入R（基点）选项，然后手动指定新的基点位置，或在“选项”-“选择集”中勾选“允许执行夹点时复制”,通过夹点拖拽实现复制并自定义基点。
Q2: CAD命令行突然消失无法显示，如何恢复？
A: 可通过以下方法恢复：①按Ctrl+9键快速切换命令行显示状态；②在命令行输入COMMANDLINE并回车，弹出“选项”对话框后，在“显示”选项卡中勾选“显示命令行”；③若无效，输入MENULOAD命令加载标准菜单文件（如acad.cui）,重置界面配置。
