在CAD软件中，掌握高级命令快捷键能显著提升绘图效率，尤其对于复杂图纸的设计与修改，熟练运用快捷键可减少鼠标操作步骤，实现快速命令调用与参数调整，以下从三维建模、图层管理、块与属性编辑、尺寸标注、打印输出及高级编辑六个维度,详细解析常用的高级命令快捷键及其应用场景。

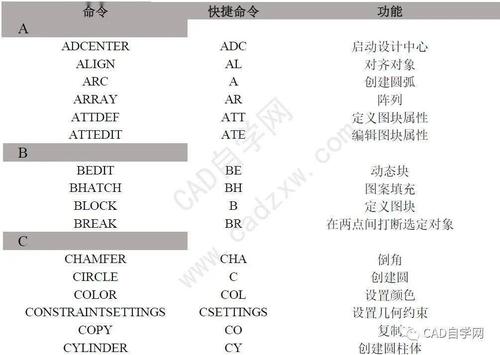

（图片来源网络，侵删）
三维建模与视图控制
三维设计中，快捷键能快速切换视图、调整观察角度及操控实体模型。
- V：激活“视图”命令，通过子菜单选择俯视、仰视、左视、右视、前视、后视及西南等轴测视图，快速切换绘图视角。
- -V：命令行输入后，可输入视图名称（如“TOP”）直接切换，适合批量操作时避免鼠标菜单选择。
- VP：打开“视图管理器”，创建、命名或编辑自定义视图（如局部放大视图、剖切视图），便于在不同设计阶段快速调用特定视角。
- 3DO：启动“动态观察”命令，通过拖拽鼠标实时旋转三维模型，按住Shift键可平移，按住Ctrl键可缩放，适合复杂模型的全方位查看。
- SW：直接切换至“西南等轴测视图”，是三维建模中最常用的视角，能同时显示X、Y、Z三个轴向，快速把握模型空间关系。
- EXT：“拉伸”命令，将二维对象沿指定路径或高度拉伸为三维实体，配合“路径（P）”选项可创建管状、弯曲等复杂模型，如管道、楼梯扶手。
- REV：“旋转”命令，通过绕指定轴旋转二维轮廓生成三维实体（如圆柱、圆锥），适用于轴对称模型设计，输入“O”选项可指定旋转角度（如180°生成半圆柱）。
- LOFT：“放样”命令，通过多个横截面轮廓生成平滑三维实体（如机翼、汽车外壳），需提前绘制好截面线并按顺序选择。
图层管理与对象特性
图层是CAD的核心管理工具，快捷键可快速控制图层状态及修改对象特性。
- LA：“图层特性管理器”快捷键，可新建、删除、冻结/解冻、锁定/解锁图层，设置图层颜色、线型、线宽，将“尺寸层”冻结后，绘图区仅显示实体轮廓，避免干扰。
- VP（图层状态）：在“图层特性管理器”中，点击“状态管理器”可保存当前图层设置（如“打印状态”“编辑状态”），后期一键恢复，避免重复设置。
- MA：“特性匹配”命令，将源对象的图层、颜色、线型等特性复制给目标对象，相当于“格式刷”，批量修改时效率极高（如将虚线改为实线）。
- CH/PROPS：“特性”面板快捷键，选中对象后按此键，可打开浮动面板修改单个对象的图层、坐标、半径等参数，无需输入命令。
- COL：“颜色”命令，快速设置当前图层或对象的颜色，输入“BYLAYER”可继承图层颜色，确保绘图规范性。
块与属性编辑
块是CAD中重复使用图形元素的利器，快捷键能高效创建、插入及编辑块属性。
- B：“创建块”命令，将选中的对象定义为块，指定名称、基点后可在当前文件中重复调用，输入“块单位”可设置块的插入比例（如“毫米”）。
- I：“插入块”命令，从“块定义”对话框中选择块并插入到绘图区，可调整缩放比例、旋转角度，输入“路径（P）”可指定块的外部参照位置。
- W：“写块”命令，将块或对象保存为外部文件（.dwg格式），实现跨文件调用，适合团队协作时共享常用组件（如螺栓、螺母）。
- ATT：“定义属性”命令，为块添加可编辑的文字信息（如零件编号、材质），插入块时需输入属性值，配合“属性提取”功能可生成明细表。
- BA：“块编辑器”快捷键，打开后可修改块内部结构（如增减对象、调整属性位置），修改后所有插入的块会自动更新，避免重复劳动。
尺寸标注与文字编辑
尺寸标注是图纸的核心组成部分，快捷键能快速标注尺寸并统一样式。

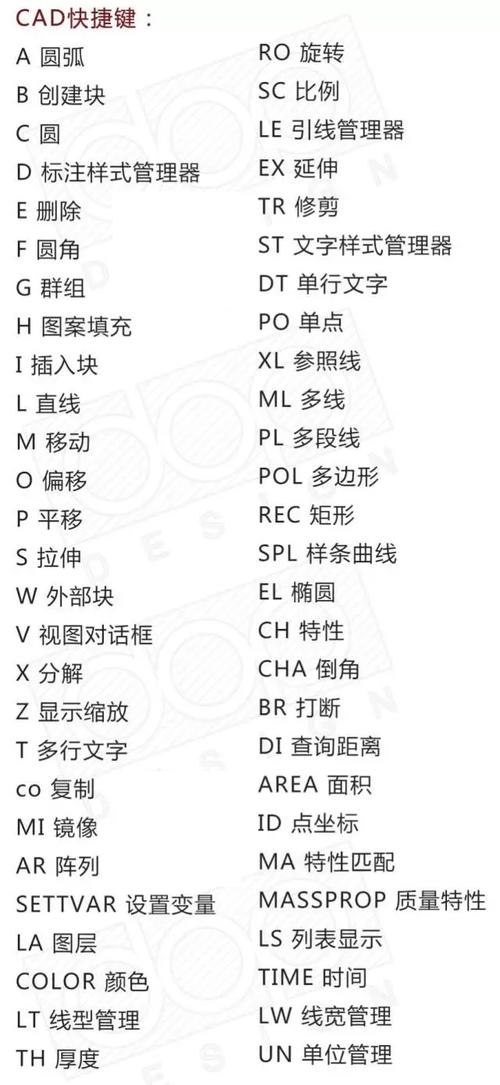

（图片来源网络，侵删）
- D：“标注样式管理器”快捷键，可新建、修改标注样式（如线性、半径、角度标注），设置箭头样式、文字高度、精度，确保图纸标注统一。
- DLI：“线性标注”命令，标注水平或垂直尺寸，输入“旋转（R）”可标注倾斜尺寸（如非水平/垂直的线段长度）。
- DRA：“半径标注”命令，标注圆或圆弧的半径，输入“折弯（J）”可标注大圆弧半径（无需显示圆心）。
- DED：“编辑标注”命令，修改标注文字内容或位置，输入“倾斜（O）”可调整尺寸界线的倾斜角度（避免与对象交叉）。
- T：“多行文字”命令，创建复杂文字内容（如技术说明），输入“背景遮罩（B）”可为文字添加填充背景，提高可读性。
- ED：“文字编辑”命令，修改单行或多行文字内容，双击文字也可触发此命令，适合快速修正标注错误。
打印输出与布局设置
打印前需正确布局，快捷键能快速切换布局并打印参数。
- LAYOUT：“布局”命令，创建新布局或修改现有布局（如A3、A4图纸尺寸），通过“页面设置管理器”设置打印比例、打印机、打印范围（如“窗口”选择打印区域）。
- MODEL/PAPER：在模型空间与图纸空间之间切换，模型空间用于绘图，图纸空间用于排版打印，按此键可快速切换工作环境。
- PLOT：“打印”命令快捷键，打开“打印-模型”对话框，设置打印样式（如.ctb文件）、颜色（黑白/彩色）、份数后直接输出，适合批量打印。
- VPORTS：“视口”命令，在图纸空间创建多个视口（如主视图、俯视图、三维视图），每个视口可独立设置视图比例和显示内容，适用于复杂图纸的多视角展示。
高级编辑与实用技巧
针对复杂图形的编辑，快捷键能实现高效修改与数据管理。
- AR：“阵列”命令，创建矩形或环形阵列，输入“路径（P）”可沿路径阵列（如圆形分布的螺栓孔），输入“关联（AS）”可统一编辑阵列对象。
- EX：“延伸”命令，将对象延伸至指定边界，输入“栏选（F）”可快速选择多个延伸对象，适合批量修改线条长度。
- TR：“修剪”命令，剪切多余对象，输入“栏选（F）”或“窗交（C）”可高效选择修剪边界，按住Shift键可切换为“延伸”模式。
- X：“分解”命令，将块、多段线、尺寸标注等复合对象分解为单一对象，便于单独修改（如分解块后修改其中一条线段的颜色）。
- DI：“距离”命令，测量两点之间的距离、角度、坐标差，输入“增量（DE）”可连续测量多个线段总长度，适合尺寸核对。
- AA：“面积”命令，计算封闭区域的面积，输入“加（A）”或“减（S）”可计算多个区域的累计或差值面积（如房间面积统计）。
常用高级命令快捷键速查表
| 功能分类 | 快捷键 | 命令全称 | 核心作用 |
|---|---|---|---|
| 三维建模 | EXT | Extrude | 二维对象拉伸为三维实体 |
| REV | Revolve | 二维轮廓旋转生成三维实体 | |
| LOFT | Loft | 多截面轮廓放样生成三维实体 | |
| 图层管理 | LA | Layer | 图层特性管理器 |
| MA | MatchProp | 特性匹配（格式刷） | |
| 块与属性 | B | Block | 创建内部块 |
| W | Wblock | 创建外部块 | |
| ATT | Attdef | 定义块属性 | |
| 尺寸标注 | D | Dimstyle | 标注样式管理器 |
| DLI | Dimlinear | 线性标注 | |
| DRA | Dimradius | 半径标注 | |
| 打印输出 | LAYOUT | Layout | 创建/修改布局 |
| PLOT | Plot | 打印设置与输出 | |
| 高级编辑 | AR | Array | 阵列（矩形/环形/路径） |
| X | Explode | 分解复合对象 | |
| DI | Dist | 测量两点距离 |
相关问答FAQs
Q1：如何快速批量修改多个对象的图层？
A：选中所有需修改的对象，输入快捷键“MA”（特性匹配），然后点击目标图层上的任意对象（颜色、线型等特性需与目标图层一致），即可将所有选中对象移动至目标图层，若需更精确控制，可输入“CH”打开特性面板，在“图层”下拉框中直接选择目标图层。
Q2：三维建模中，如何快速将二维轮廓拉伸为带斜度的实体？
A：使用“EXT”拉伸命令，选择二维轮廓后，在命令行输入“倾斜角（T）”，指定倾斜角度（如15°），再输入拉伸高度，即可生成带斜度的三维实体（如棱台、锥形零件），若需双向拉伸，输入“方向（D）”并指定拉伸方向点即可。
