在CAD软件中，命令是用户与软件交互的核心方式，通过输入或选择命令可以快速完成绘图、编辑、标注等各类操作，熟练掌握常用命令是提高CAD绘图效率的关键，以下将详细解析CAD中常用命令的功能、使用方法及注意事项。
CAD命令的输入方式主要有三种：一是通过命令行直接输入命令全称或简化快捷键，例如输入“LINE”或“L”均可绘制直线；二是点击工具栏或功能区中的命令按钮，如“绘图”工具栏中的“矩形”按钮；三是使用菜单栏中的命令选项，如“绘图”菜单下的“圆”子菜单，不同版本CAD的界面布局可能略有差异,但命令功能基本一致。
绘图类命令是CAD中最基础的命令集合，直线命令（LINE/L）通过指定起点和终点绘制线段，支持输入相对坐标或极坐标，例如输入“@100,0”表示从起点向右绘制100单位长度，圆命令（CIRCLE/C）提供多种绘制方式，包括圆心半径（默认）、两点（直径）、三点及相切相切半径（TTR），其中TTR方式常用于绘制与已知对象相切的圆，矩形命令（RECTANG/REC）可绘制带圆角或倒角的矩形，通过设置“圆角半径”或“倒角距离”参数实现特殊效果，多段线命令（PLINE/PL）可绘制由直线和圆弧组成的连续线段，且整体作为一个对象，支持统一设置线宽，适合绘制轮廓复杂的图形，图案填充命令（HATCH/H）用于在封闭区域内填充图案，如剖面线、材质纹理等，需指定填充边界、图案类型和比例,若边界未闭合可能导致填充失败。
编辑类命令用于修改已有图形，移动命令（MOVE/M）将对象从原位置平移至新位置，需指定基点和位移点，配合“正交模式”可保证水平或垂直移动，旋转命令（ROTATE/RO）绕指定基点旋转对象，输入角度值或通过拖动确定旋转方向，使用“参照（R）”选项可基于角度对齐对象，修剪命令（TRIM/TR）用于剪切对象的一部分，需先选择剪切边界，再选择要修剪的对象，按住Shift键可延伸对象，偏移命令（OFFSET/O）创建与原对象平行的新对象，可指定偏移距离，适用于生成同心圆、平行线等，阵列命令（ARRAY/AR）将对象按矩形、路径或环形方式复制，新版CAD中通过“阵列”面板可直观设置行数、列数、间距等参数,环形阵列需指定中心点和项目数量。

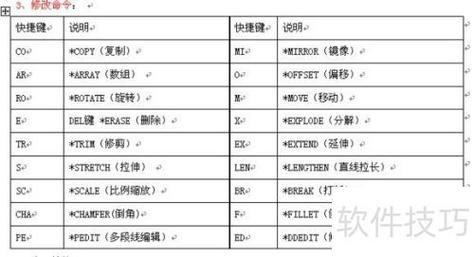

修改类命令主要用于调整对象属性，特性匹配命令（MATCHPROP/MA）将源对象的属性（如图层、颜色、线型）应用到目标对象，是统一图形样式的快捷工具，分解命令（EXPLODE/X）将复合对象（如块、多段线、尺寸标注）分解为单一对象，分解后部分属性（如宽度、图层）可能丢失，缩放命令（SCALE/SC）按比例放大或缩小对象，需指定基点和比例因子，使用“参照（R）”选项可基于实际尺寸进行缩放。
查询类命令用于获取图形信息，距离命令（DIST/DI）测量两点间的距离、角度和坐标差，面积命令（AREA/AA）可计算封闭区域或由多个点围成的区域面积，通过“加（A）”或“减（S）”选项可计算组合面积，列表命令（LIST/LI）显示对象的详细属性，如图层、线型、坐标等,便于排查图形错误。
| 命令分类 | 常用命令 | 功能简介 | 快捷键 |
|---|---|---|---|
| 绘图类 | 直线（LINE） | 绘制直线段 | L |
| 圆（CIRCLE） | 绘制圆形 | C | |
| 矩形（RECTANG） | 绘制矩形 | REC | |
| 编辑类 | 移动（MOVE） | 平移对象 | M |
| 修剪（TRIM） | 剪切对象 | TR | |
| 偏移（OFFSET） | 创建平行对象 | O | |
| 修改类 | 特性匹配（MATCHPROP） | 复制对象属性 | MA |
| 分解（EXPLODE） | 分解复合对象 | X | |
| 查询类 | 距离（DIST） | 测量两点距离 | DI |
| 面积（AREA） | 计算封闭区域面积 | AA |
使用CAD命令时需注意以下几点：一是命令行提示信息是操作指南，例如修剪命令会提示“选择剪切边”，需按提示逐步操作；二是合理使用对象捕捉（OSNAP）功能，可精确定位点，提高绘图精度；三是通过“命令别名”自定义快捷键，例如将“直线”命令别名设为“LL”，可进一步减少输入时间；四是掌握“取消（ESC）”和“放弃（U/UNDO）”键的使用，ESC可终止当前命令,U可撤销上一步操作。
相关问答FAQs：
-
问：为什么在CAD中使用修剪命令时提示“未找到有效的边”？
答：通常是因为所选的剪切边界不完整或未形成闭合区域，解决方法：确保剪切边界是完整的对象（如直线、圆弧等），且与要修剪的对象相交；若边界由多个对象组成，需先将其合并（如使用“PEDIT”命令合并多段线），或检查是否有未闭合的间隙，可通过“边界（BOUNDARY）”命令创建临时闭合边界。
（图片来源网络，侵删） -
问：如何快速在CAD中绘制多个相同间距的图形？
答：可使用“阵列（ARRAY）”命令或“复制（COPY）”命令结合“位移（D）”选项，具体操作：绘制一个图形后，启动“复制”命令，选择对象后指定基点，输入“@X,Y”格式（如“@100,0”）设置水平和垂直间距，输入要复制的数量即可；或使用“矩形阵列”，设置行数、列数及间距,一次性生成多个均匀分布的图形。
