模具设计是现代制造业中至关重要的环节，而CAD（计算机辅助设计）技术则是模具设计的核心工具，在模具设计过程中，熟练掌握CAD常用命令能够显著提高设计效率、保证设计精度，模具设计CAD常用命令涵盖了绘图、编辑、尺寸标注、三维建模、工程图生成等多个方面，这些命令共同构成了模具设计师的“语言”。

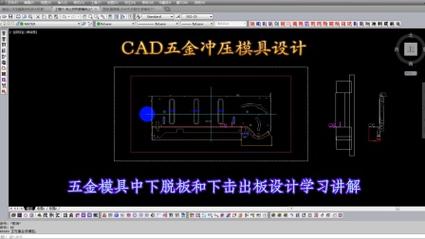

在二维绘图阶段，基础命令的使用频率最高，直线命令（LINE）用于绘制模具零件的轮廓线、分模线等，通过输入端点坐标或指定长度和角度可以快速创建直线，圆命令（CIRCLE）则常用于绘制模具中的圆孔、导柱导套安装孔等，可以通过圆心、半径、直径等方式定义，圆弧命令（ARC）用于绘制复杂的轮廓过渡，如模具的浇口流道形状，多段线命令（PLINE）能够绘制连续的直线和圆弧，常用于创建闭合的模具型腔轮廓，因为其整体性便于后续编辑，矩形命令（RECTANG）可快速生成模具模板、顶针板等矩形零件的二维轮廓，偏移命令（OFFSET）在模具设计中极为重要，用于创建分模面、避空位等平行轮廓，通过指定偏移距离可以快速生成等距曲线，修剪命令（TRIM）和延伸命令（EXTEND）则是调整轮廓线的关键，用于修剪多余线条或延伸线条至边界对象，确保轮廓的准确性，镜像命令（MIRROR）能够对称复制图形，适用于模具中对称结构的设计，如型腔和型芯的对称部分，阵列命令（ARRAY）包括矩形阵列和环形阵列，用于快速生成重复的零件特征,如冷却水道的均匀排布或顶针的阵列孔位。

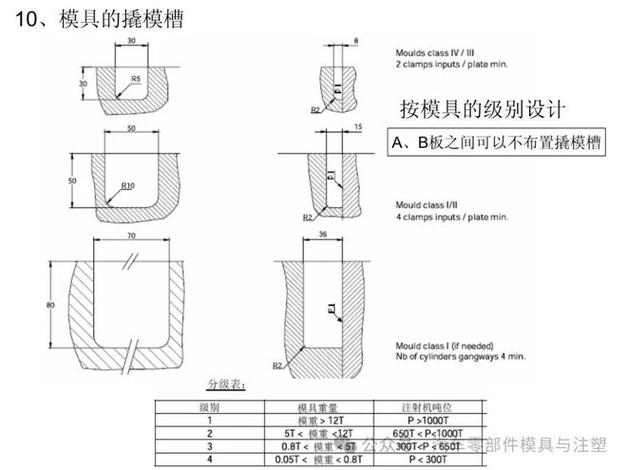

尺寸标注是模具设计中不可或缺的环节，它直接关系到零件的加工精度，标注样式命令（DIMSTYLE）用于设置标注的字体、箭头样式、精度等参数，确保符合国家标准或企业标准，线性标注（DIMLINEAR）用于标注水平和垂直方向的尺寸，如模具的长宽尺寸，对齐标注（DIMALIGNED）则标注倾斜方向的尺寸，适用于斜导柱或斜顶的角度尺寸，半径标注（DIMRADIUS）和直径标注（DIMDIAMETER）分别用于标注圆弧和圆的尺寸，如型腔的圆角半径，角度标注（DIMANGULAR）用于标注两直线间的夹角，如模具分模面的角度，公差标注（TOLERANCE）和形位公差标注（GEOMETERTOLERANCE）则确保零件的装配精度和使用性能,如模具导向孔的平行度要求。
三维建模是模具设计的核心，尤其是型腔和型芯的复杂曲面造型，拉伸命令（EXTRUDE）将二维轮廓沿指定方向拉伸成三维实体，常用于创建模具的型腔、型芯等具有固定高度的零件，旋转命令（REVOLVE）将二维轮廓绕轴线旋转生成三维实体，适用于回转体类模具零件，如注塑模具的圆形型腔，扫掠命令（SWEEP）将截面沿路径曲线扫描生成实体，用于创建复杂的流道或冷却水道管道，放样命令（LOFT）通过多个截面形状生成平滑的实体，适用于具有变截面的模具零件，如汽车灯罩的型腔，布尔运算是三维建模的重要工具，并集命令（UNION）将多个实体合并为一个整体，差集命令（SUBTRACT）从实体中减去与其他实体相交的部分，常用于创建模具的型腔（从毛坯中减去产品形状），交集命令（INTERSECT）则保留多个实体相交的部分，圆角命令（FILLET）和倒角命令（CHAMFER）用于实体的边角处理，如模具分模面的圆角过渡，以避免应力集中，抽壳命令（SHELL）将实体内部挖空，形成薄壁结构,如模具的冷却水道腔体。
模具装配和工程图生成是设计的最后阶段，块命令（BLOCK）将常用零件（如导柱、螺钉）定义为块，便于重复调用和快速装配，插入块命令（INSERT）将已定义的块插入到装配图中，实现零件的快速布置，分解命令（EXPLODE）用于将块或复合对象分解为单个元素，便于修改，视图命令（VIEW）用于创建和切换三维模型的视图方向，如俯视图、前视图、等轴测图，以便于观察和设计，剖视图命令（SECTION）用于展示零件的内部结构，如冷却水道的布局，图层命令（LAYER）用于管理不同类型的对象，如将轮廓线、中心线、尺寸标注分别放置在不同图层，便于显示和编辑，打印命令（PLOT）则用于将工程图输出为图纸或PDF文件,用于加工和存档。

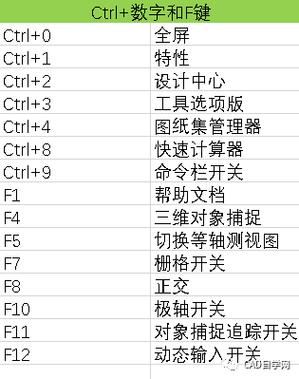

以下表格总结了部分核心CAD命令及其在模具设计中的应用：
| 命令类型 | 常用命令 | 主要应用场景 |
|---|---|---|
| 二维绘图 | LINE, CIRCLE, ARC, PLINE | 绘制模具轮廓、孔位、流道等 |
| 编辑修改 | OFFSET, TRIM, EXTEND, MIRROR, ARRAY | 创建分模面、修剪轮廓、对称复制、阵列特征 |
| 尺寸标注 | DIMLINEAR, DIMALIGNED, DIMRADIUS, TOLERANCE | 标注零件尺寸、公差，确保加工精度 |
| 三维建模 | EXTRUDE, REVOLVE, SUBTRACT, UNION, FILLET | 创建型腔、型芯、进行布尔运算、边角处理 |
| 装配与出图 | BLOCK, INSERT, LAYER, VIEW, PLOT | 零件装配、图层管理、视图创建、图纸输出 |
相关问答FAQs：
Q1：在模具设计中，如何快速创建复杂的冷却水道？
A1：创建复杂冷却水道可以结合CAD中的多个命令，使用“样条曲线（SPLINE）”命令绘制水道的中心路径曲线；使用“扫掠（SWEEP）”命令，将圆形截面沿路径曲线扫描生成水道实体；使用“差集（SUBTRACT）”命令将水道实体从模具型芯或型腔中减去，形成冷却通道，对于阵列分布的水道，可先创建单个水道，再使用“三维阵列（3DARRAY）”命令进行环形或矩形阵列,以提高设计效率。
Q2：模具设计时如何保证分模面的准确性？
A2：保证分模面准确性需注意以下几点：使用“曲面建模”命令（如“拉伸曲面（EXTRUDESURF）”、“边界曲面（EDGESURF）”）精确创建分模面曲面；利用“修剪（TRIM）”和“延伸（EXTEND）”命令确保分模面与产品轮廓完全贴合，无间隙或重叠；通过“检查（CHECK）”或“截面平面（SECTIONPLANE）”命令验证分模面的连续性和平滑性；在三维装配环境中，使用“干涉检查（INTERFERE）”命令检查分模面与模具其他部件是否存在干涉,确保模具开合顺畅。
