CAD 3D制图命令是现代工程设计、建筑建模和工业设计中不可或缺的工具，它们通过三维空间的操作指令，帮助用户将二维概念转化为立体模型，实现更直观的设计表达和精确的空间布局，掌握这些命令不仅能提升绘图效率，还能为后续的渲染、仿真和制造提供高质量的数据基础，以下从基础操作、实体建模、曲面建模、编辑修改及视图控制五个维度，详细解析常用3D制图命令的功能与应用场景。
（图片来源网络，侵删）
基础操作命令
3D制图的基础始于坐标系与视口的设置,这是构建三维模型的“地基”。
- UCS（用户坐标系）：通过
UCS命令可自定义坐标系原点、X/Y轴方向，适应复杂建模需求，在斜面上绘制图形时，需旋转UCS使XY平面与斜面重合。 - VPORTS（视口配置）：将绘图区域分割为多个视口，可同时显示俯视图、前视图、左视图和等轴测图，方便多角度观察模型。
- 3DORBIT（动态观察）：按住鼠标左键拖动，可360度旋转模型；结合
SHIFT键可平移视图，CTRL键则缩放视图，灵活调整观察角度。
实体建模命令
实体建模是构建三维模型的核心,通过基础体素与布尔运算生成复杂形状。
-
基础体素创建：
BOX：绘制长方体，需指定长、宽、高及中心点或角点。CYLINDER：创建圆柱体，可定义底面半径、高度或顶面半径（生成圆锥台）。SPHERE：生成球体，需输入球心坐标和半径。CONE：绘制圆锥或圆台，需指定底面半径、顶面半径（可选）和高度。WEDGE：创建楔形体，常用于建模倾斜结构。
-
布尔运算：
（图片来源网络，侵删）UNION（并集）：合并两个或多个实体，形成单一组合体。SUBTRACT（差集）：从实体中减去与其他实体的重叠部分，用于生成孔洞或凹槽。INTERSECT（交集）：保留实体的重叠部分，舍弃其余区域。
曲面建模命令
曲面建模适用于复杂有机形态的设计,如汽车外壳、产品外观等。
- 网格曲面：
3DFACE：创建三维平面，需指定四个角点坐标，构成无厚度曲面。RULESURF：两条曲线间生成直纹曲面，如管道表面。TABSURF：沿方向矢量和路径曲线拉伸生成曲面，适用于波浪形结构。
- NURBS曲面：
SURFSCULPT：通过控制点编辑曲面，实现平滑过渡。LOFT：多个截面轮廓按路径生成放样曲面，如飞机机翼或壶嘴。

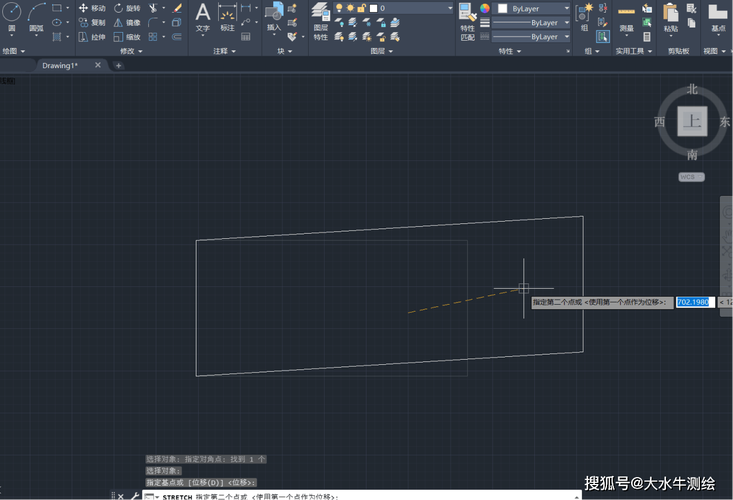

编辑修改命令
实体与曲面的编辑命令可优化模型细节,提升设计精度。
-
实体编辑：
FILLET（圆角）：为棱边添加圆角过渡，需指定圆角半径和选择边。CHAMFER（倒角）：在棱边处生成斜角，可设置倒角距离。SLICE（剖切）：用平面切割实体，保留指定部分，常用于内部结构展示。EXTRUDE（拉伸）：将二维截面沿路径或高度拉伸为三维实体，支持倾斜角度。REVOLVE（旋转）：二维截面绕轴旋转生成回转体，如齿轮或瓶身。
-
曲面编辑：
（图片来源网络，侵删）SURFTYPE：转换曲面类型（如从网格转为NURBS）。SURFTRIM：用其他曲面或实体裁剪目标曲面，实现细节切割。
视图与标注命令
3D模型的展示与标注需依赖视图控制与专用工具。
- 视图管理：
VIEW：保存命名视图，快速切换至特定视角（如“西南等轴测”）。VISUALSTYLES：切换视觉样式（如线框、隐藏线、真实感），增强模型表现力。
- 3D标注：
DIMENSION（线性/半径/角度标注）：在三维空间中标注尺寸，需确保标注平面与观察平面平行。QLEADER：快速引出注释，关联模型特征。

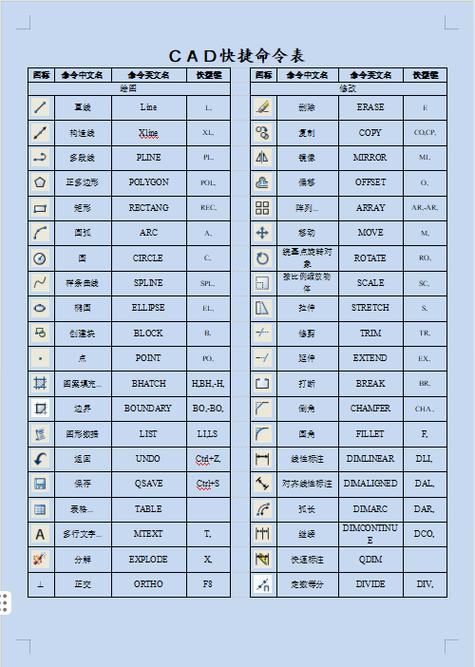

常用命令速查表
| 命令类型 | 命令名称 | 功能说明 | 典型应用场景 |
|---|---|---|---|
| 基础操作 | UCS | 自定义坐标系 | 斜面建模、局部定位 |
| VPORTS | 分割多视口 | 多角度同步观察 | |
| 实体建模 | BOX | 创建长方体 | 建筑框架、机械零件 |
| UNION | 合并实体 | 组装零件 | |
| 曲面建模 | LOFT | 放样曲面 | 产品外壳、流线型设计 |
| 编辑修改 | FILLET | 棱边圆角 | 过渡结构优化 |
| EXTRUDE | 二维拉伸 | 型材生成、加厚特征 |
相关问答FAQs
Q1：如何将2D图形快速转换为3D实体？
A：可通过两种方式实现：一是使用EXTRUDE命令，选中二维封闭图形后输入拉伸高度或路径；二是使用REVOLVE命令，使图形绕指定轴旋转生成回转体，需确保2D图形为封闭的多段线（PLINE），否则需先通过PEDIT命令合并。
Q2：3D建模中如何精确控制模型的对称性？
A：可结合镜像与阵列命令：先创建一半模型，使用MIRROR3D（三维镜像）以平面为对称面生成另一半；对于环形对称结构，用3DARRAY（三维阵列）设置项目数和填充角度，快速复制旋转分布的实体，启用“对象捕捉”功能（如中点、端点）可确保对称位置的精确对齐。
