在CAD三维建模中，投影命令是将三维对象转换为二维图形的重要工具，广泛应用于工程制图、设计展示等领域，通过投影命令，用户可以将三维模型的不同视图（如俯视、前视、侧视等）或轮廓线提取为二维图形，便于进一步编辑、标注或输出,以下是CAD中常用三维投影命令的详细介绍及使用方法。
常用三维投影命令及功能
-
VIEWPROJ（视图投影）
该命令用于将当前三维视图中的对象投影到与视图平行的平面上，生成二维轮廓线，执行命令后，用户需选择要投影的对象，系统会自动根据当前视角生成投影图形，在俯视图中投影三维模型，可得到其水平投影轮廓；在前视图中投影则得到正面轮廓。 -
FLATSHOT（平面摄影）
FLATSHOT是AutoCAD中专门用于生成三维模型二维组合视图的命令，它可以将多个三维对象在同一视图中合并为俯视图、前视图或侧视图，并自动隐藏被遮挡的线条，执行命令后，弹出对话框中可选择“隐藏轮廓线”“创建块”等选项，生成的二维图形可直接用于布局空间。 -
PROJECT geometry（几何投影）
此命令通过指定投影方向（如沿Z轴或自定义矢量）将三维对象投影到指定平面，与VIEWPROJ不同，PROJECT geometry允许用户自定义投影平面，适用于非正交投影场景，将斜面上的孔洞投影到水平面时，可设置投影方向垂直于斜面。 -
SOLVIEW与SOLDRAW（布局空间投影）
SOLVIEW用于在布局空间中创建多个正交视图（如主视图、俯视图、左视图），并自动生成投影图层；SOLDRAW则根据SOLVIEW创建的视图生成二维轮廓线，这一组合命令适用于工程制图中的标准三视图生成，能自动处理隐藏线（虚线）和可见线（实线）。

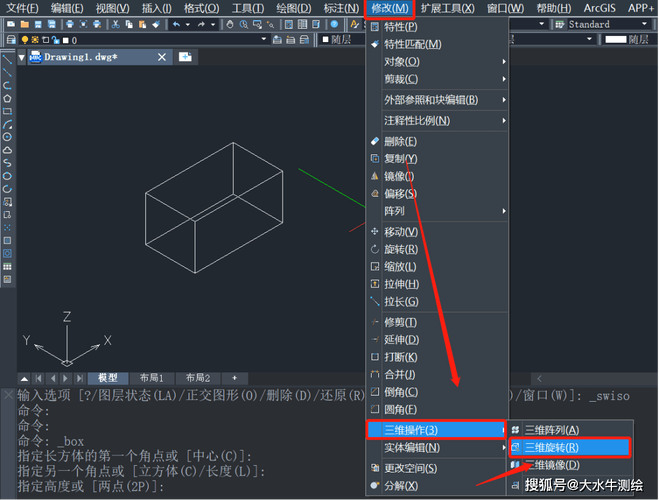

（图片来源网络，侵删）
投影命令的使用场景对比
| 命令名称 | 适用场景 | 优点 | 局限性 |
|---|---|---|---|
| VIEWPROJ | 快速生成当前视角的二维轮廓 | 操作简单，实时响应视角变化 | 仅支持正交投影，无法自定义平面 |
| FLATSHOT | 合并多对象为组合视图 | 自动处理遮挡关系，支持块输出 | 依赖当前视图，无法自定义投影方向 |
| PROJECT geometry | 非正交投影或自定义平面投影 | 灵活控制投影方向和目标平面 | 需手动设置参数，操作较复杂 |
| SOLVIEW/SOLDRAW | 工程制图标准三视图生成 | 自动生成图层和隐藏线，符合制图标准 | 仅限布局空间，需配合视图操作 |
操作步骤示例（以FLATSHOT为例）
- 打开三维模型：确保模型位于模型空间，且视角需为投影目标视角（如俯视图）。
- 执行命令：输入
FLATSHOT，按回车键，弹出“平面摄影”对话框。 - 设置选项：
- 选择“输出类型”（如“作为块”或“在单独的图层上”）。
- 勾选“隐藏轮廓线”以显示不可见部分为虚线。
- 指定插入点：在绘图区点击确定投影图形的位置，系统自动生成二维轮廓。
注意事项
- 图层管理：投影生成的二维图形通常位于独立图层，建议关闭三维图层以避免干扰。
- 精度问题：复杂模型投影后可能需要手动修剪重叠线条，尤其是曲面交线处。
- 版本差异：不同CAD版本（如AutoCAD、浩辰CAD）命令名称和选项可能略有不同，需参考具体软件帮助文档。
相关问答FAQs
Q1：为什么使用FLATSHOT生成的投影图形有部分线条缺失？
A1：通常是由于三维模型中存在未闭合的曲面或重叠面，建议先检查模型完整性，执行MODELTURNTO命令修复曲面间隙，或使用SECTIONPLANE生成截面轮廓后再投影。
Q2：SOLVIEW生成的三视图中如何修改隐藏线的线型？
A2：SOLDRAW生成的隐藏线默认为虚线，线型由系统变量HIDELINE控制，修改步骤：输入HIDELINETYPE，选择“虚线”，然后执行REGEN更新显示，若需自定义线型,可在图层管理器中调整对应图层的线型属性。
