在CAD软件中,剖切线命令通常被称为“剖切”或“截面”命令，具体名称可能因不同版本的CAD软件而有所差异，在AutoCAD中，该命令的名称是“SECTION”或“SLICE”，而在中望CAD等国产CAD软件中，则可能直接称为“剖切线”或“剖切”，剖切线命令是CAD设计中用于生成物体内部结构视图的重要工具，通过在三维模型或二维图形中指定剖切平面，可以清晰地展示物体的内部形状、尺寸及装配关系，尤其在机械设计、建筑设计和工程制图中应用广泛。
剖切线命令的核心功能是通过一个或多个假想的剖切平面,将物体“切开”并移除指定部分，从而暴露内部结构，在执行命令时，用户需要定义剖切平面的位置、方向以及剖切后保留的对象部分，以AutoCAD为例，输入“SECTION”命令后，系统会提示用户选择剖切平面（可以是XY、YZ、ZX平面或自定义平面），选择要剖切的三维对象，并指定保留哪一侧对象或两侧都保留，剖切完成后，系统会自动生成一个截面块，该块显示了剖切平面与物体相交的轮廓线，即剖切线，剖切线通常包含剖面线（填充图案）以区分剖切区域和未剖切区域，剖面线的类型、角度和间距可根据行业标准或设计规范进行自定义。

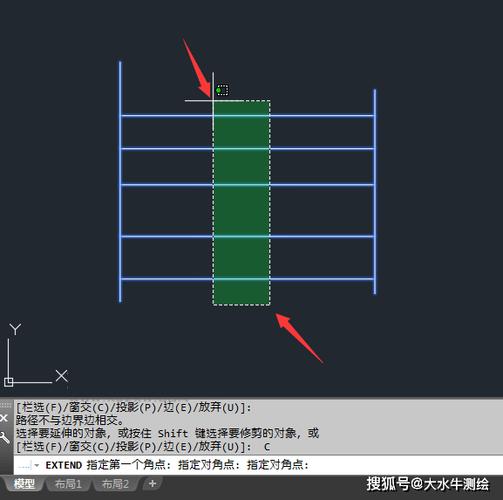

在实际操作中,剖切线命令的执行流程可分为以下几个步骤：确保当前图形中存在需要剖切的三维模型或二维复合图形；通过命令行输入“SECTION”或点击“常用”选项卡中的“截面”工具按钮；根据提示选择剖切方式，如“三点”定义平面、对象（圆、椭圆等）所在平面、曲面或Z轴对齐平面等；选择要剖切的对象并按回车键；指定剖切平面的位置并选择保留的对象部分，需要注意的是，剖切操作会生成新的几何对象，原对象不会被删除，但用户可以通过“分解”命令将生成的截面块分解为独立的线条和填充图案，以便进一步编辑。
剖切线命令的参数设置对剖切结果的影响较大,在定义剖切平面时，若选择“对象”方式，用户需要选择一个已有的二维对象（如圆、多段线或样条曲线）作为剖切平面的参考，此时剖切平面会自动与该对象所在平面重合，若选择“Z轴”方式，则需要指定剖切平面的原点和Z轴方向，适用于倾斜剖切面的定义，剖面线的填充样式可通过“HATCH”命令或“剖面线”工具进行修改，常见的填充图案包括ANSI31（45°斜线）、ANSI37（网格线）等，机械设计中常用ANSI31表示金属材料，ANSI37表示非金属材料。
在建筑制图中,剖切线命令常用于生成建筑剖面图，以展示墙体、楼板、楼梯等内部结构的布置，通过定义一个垂直于墙体长度方向的剖切平面，可以生成沿墙体长度方向的剖面图，显示墙体厚度、门窗洞口高度及楼层结构，剖切线通常用粗实线表示，并标注剖切符号（包括剖切位置线、投射方向线和编号），以便与平面图对应，在机械设计中，剖切线则用于生成零件的剖视图或断面图，如轴类零件的键槽、齿轮的齿形等内部特征，通过剖切可以清晰表达这些特征的尺寸和公差。
为了更高效地使用剖切线命令,用户可以掌握一些实用技巧，在剖切复杂装配体时，可先使用“选择集”命令定义需要剖切的对象组，避免逐个选择；对于对称物体，可利用“镜像”命令结合剖切线命令生成半剖视图，减少绘图工作量；在生成多个剖切面时，可通过“图层”管理将不同剖切面的结果分别放置在不同图层中，便于显示和隐藏，部分CAD软件支持“动态剖切”功能，允许用户实时拖动剖切平面并观察剖切结果，这对设计验证和修改非常便捷。
剖切线命令的局限性在于,它主要针对三维模型或具有厚度的二维对象，对于纯二维线条（如没有宽度的多段线）无法直接生成剖切效果，需要先将二维对象转换为面域或三维模型，再执行剖切命令，剖切生成的截面块默认与原对象关联，若原对象被修改，截面块不会自动更新，需要手动重新执行剖切命令，在动态设计过程中，建议使用“参数化”功能或“块编辑器”将剖切线与原对象关联，以确保剖切结果的实时更新。

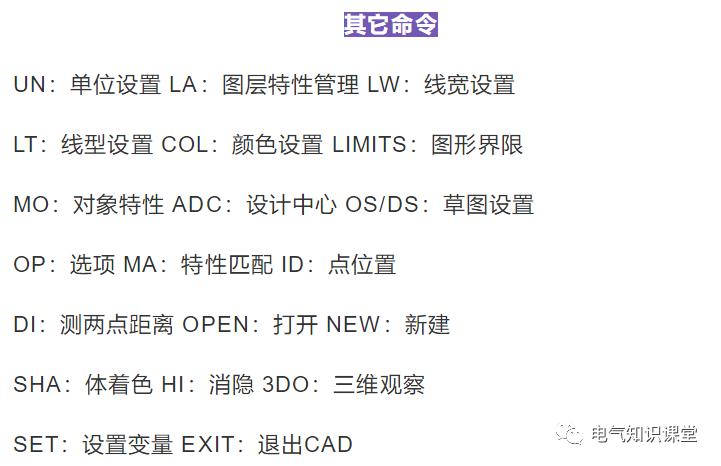

以下通过表格对比不同CAD软件中剖切线命令的名称及执行方式：
| 软件名称 | 命令名称 | 命令输入方式 | 主要功能特点 |
|---|---|---|---|
| AutoCAD | SECTION/SLICE | 命令行输入或工具栏 | 支持三维模型剖切，可生成截面块或分割对象 |
| 中望CAD | 剖切 | 命令行输入或功能区 | 类似AutoCAD，支持自定义剖切平面和剖面线 |
| SolidWorks | 剖视图 | 工具栏或右键菜单 | 专用于三维模型，支持全剖、半剖和局部剖 |
| Revit | 剖面 | “视图”选项卡或项目浏览器 | 建筑信息模型专用，自动更新剖切视图与模型关联 |
相关问答FAQs：
-
问：为什么在AutoCAD中使用剖切命令后生成的截面块无法显示剖面线？
答：这通常是因为剖面线填充比例设置不当或填充图案未正确关联，可通过以下步骤解决：选中截面块并执行“explode”命令将其分解；使用“hatchedit”命令修改填充图案的比例和角度，确保图案密度适中；检查剖面线所在的图层是否被冻结或关闭，若剖切对象为三维实体，需确保剖切平面与实体存在相交部分，否则无法生成剖面线。 -
问：在CAD中如何将剖切线与标注关联，使剖切位置随标注移动？
答：可通过“块”和“动态块”功能实现关联，将剖切线和标注创建为同一个块，使用“块编辑器”添加“移动”参数和动作，将标注与剖切位置线绑定；在动态块中定义拉伸或移动动作，使标注移动时剖切线同步更新，在Revit等BIM软件中，剖切视图与标注具有天然的关联性，移动标注时剖切平面会自动调整，但传统CAD中需手动设置动态块或使用第三方插件实现类似功能。
