CATIA作为一款功能强大的三维设计软件，其剖面命令（Sectioning）是进行零件设计、装配分析和工程图绘制时不可或缺的工具，通过剖面命令，用户可以创建、查看和编辑三维模型的内部结构，直观地展示模型的几何形状、尺寸关系以及装配干涉情况，从而有效提升设计效率和准确性，本文将详细解析CATIA剖面命令的功能、操作方法及应用场景,帮助用户更好地掌握这一实用功能。
剖面命令的核心作用在于将复杂的三维模型通过虚拟平面切割，生成二维截面轮廓，这一功能在多个设计环节中发挥着关键作用，在零件设计阶段，设计师可以通过剖面检查模型的壁厚、孔洞位置、筋板分布等内部结构，确保设计符合工艺要求；在装配设计中，剖面能够清晰地展示零件间的配合关系、干涉区域以及装配空间，帮助优化装配方案；在工程图绘制中，剖面视图是表达内部结构的重要手段，能够替代复杂的剖切面标注,使图纸更加简洁易懂。

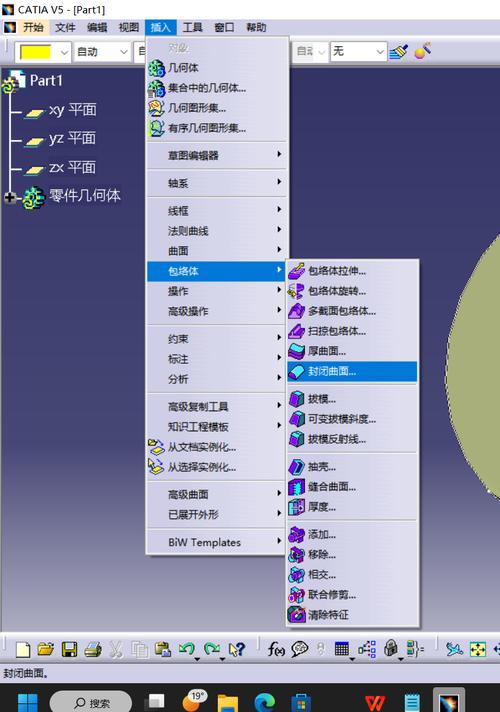

CATIA中的剖面命令主要分布在“零件设计”（Part Design）和“装配设计”（Assembly Design）等模块中，通过“插入”（Insert）菜单下的“剖面”（Section）选项或工具栏中的相应图标进行调用，以零件设计模块为例，创建剖面的基本步骤包括：首先选择或创建一个参考平面（如XY、YZ、ZX平面或自定义平面），作为剖切面的位置基准；然后执行剖面命令，系统会自动生成该平面与模型的交线，即截面轮廓；最后用户可以对截面进行编辑、标注或导出为二维图形，在装配设计模块中，剖面命令支持对整个装配体进行剖切，用户可选择性显示或隐藏特定零件的剖面,便于观察内部装配细节。
剖面命令的参数化特性是其重要优势之一，用户创建的剖面与原始模型具有关联性，当模型尺寸或形状发生变更时，剖面轮廓会自动更新，无需手动重新生成，这种参数化关联不仅减少了重复劳动，还确保了设计数据的一致性，CATIA允许用户创建多个剖面，并对这些剖面进行管理，例如通过“剖面集”（Section Set）功能对不同剖切面进行分组显示或隐藏,适用于复杂模型的局部结构分析。
在实际应用中，剖面命令的操作技巧直接影响设计效率，在创建倾斜剖面时，可通过“平面类型”选择“角度旋转”或“通过点与线”等方式精确定位剖切面；对于具有复杂曲面的模型，可调整“计算精度”参数以平衡截面轮廓的光滑度与计算速度；在装配剖视中，利用“剖切规则”（Sectioning Rule）可以定义哪些零件参与剖切，哪些零件保持完整，避免视觉干扰，剖面生成的二维轮廓可直接用于钣金展开、有限元分析前处理等后续操作,实现设计流程的无缝衔接。
剖面命令在不同设计场景下的应用各有侧重，在机械零件设计中，常用于检查铸件、锻件的壁厚均匀性，避免因壁厚不均导致的缩孔或变形；在管路设计中，剖面可清晰展示管路走向、分支连接以及与其他零件的干涉情况；在模具设计中，通过剖面分析分模面、顶杆位置等关键结构，优化模具设计方案，对于大型装配体，剖面命令的“动态剖切”功能允许用户通过拖动滑块实时调整剖切位置，快速定位问题区域,显著提升装配分析的效率。
为了更直观地展示剖面命令的操作流程，以下以简单零件为例,通过表格说明关键步骤：
| 操作步骤 | 具体操作 | 注意事项 |
|---|---|---|
| 进入模块 | 打开CATIA，选择“零件设计”模块 | 确保模型已创建并保存 |
| 选择参考平面 | 在“几何体”特征树上选择XY平面 | 可通过“平面”命令创建新的参考平面 |
| 执行剖面命令 | 点击“插入”-“剖面”或工具栏剖面图标 | 剖面名称可自定义，便于管理 |
| 调整剖切方向 | 双击剖面特征，在“定义”选项卡中调整方向箭头 | 确保剖切方向符合观察需求 |
| 编辑剖面属性 | 在“属性”选项卡中设置剖面线样式、颜色等 | 可通过“可视化”选项卡调整显示效果 |
| 应用与保存 | 点击“确定”生成剖面，保存文件 | 剖面特征会显示在特征树上，可随时编辑 |
在使用剖面命令时，用户可能会遇到一些常见问题，当模型存在复杂曲面或细小特征时，剖面轮廓可能出现断裂或失真，此时可通过调整“网格密度”参数或使用“重建”功能优化轮廓；在装配剖视中，若零件剖面显示异常，需检查零件的“透明度”设置或“剖切规则”是否正确；剖面导出为DXF或DWG格式时，建议使用“2D export”功能并选择适当的坐标系,以确保二维图形的准确性。
相关问答FAQs：
问题1：如何在CATIA中将剖面导出为二维CAD图纸？
解答：在CATIA中生成剖面后，可在“视图”（View）模块中创建“投影视图”或“详细视图”，然后通过“文件”-“导出”选择格式为DXF或DWG，导出前需确保剖面视图处于激活状态，并在“导出选项”中设置正确的单位和图层属性,以确保二维图纸的可用性。
问题2：为什么在装配设计中剖切某些零件时没有显示截面？
解答：这通常是由于零件的“属性”中“剖切”选项被禁用所致，解决方法是：在特征树中右键点击该零件，选择“属性”，在“机械”选项卡中勾选“剖切”选项；检查“剖面集”的剖切规则是否包含该零件，或调整零件的显示模式为“正常”而非“透明”。
