在CAD软件操作中，重合命令是确保图形元素精确定位的重要工具，尤其在进行机械设计、建筑设计或工程绘图时，经常需要将两个或多个对象精确对齐到同一位置，CAD中的“重合”命令通常指“对齐”或“合并”功能，不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）可能存在快捷键差异，但核心逻辑一致，本文将详细解析CAD重合命令的快捷键设置、使用方法及注意事项,帮助用户高效完成绘图任务。

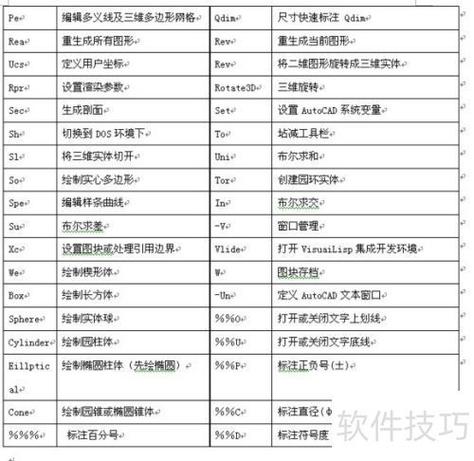

（图片来源网络，侵删）
CAD重合命令的快捷键解析
在AutoCAD中，最常用的重合命令是“ALIGN”（对齐）和“OVERKILL”（删除重复对象），两者功能不同但均涉及重合操作,默认快捷键及设置方式如下：
ALIGN命令（对齐）
- 默认快捷键：
AL（输入命令后按回车确认） - 功能：通过指定源点和目标点，将对象移动、旋转或缩放以与其他对象对齐,实现位置重合。
- 适用场景：当需要将两个不同位置、角度或比例的对象精确对齐时（如将倾斜的零件调整至水平位置）。
OVERKILL命令（删除重复对象）
- 默认快捷键：
OV（部分版本需输入OVERKILL后回车，或通过“工具-清理-删除重复对象”调用） - 功能：检测并删除图形中完全重合的线段、圆弧等对象,避免冗余数据。
- 适用场景：清理因多次复制或导入导致的重复线条,优化文件大小。

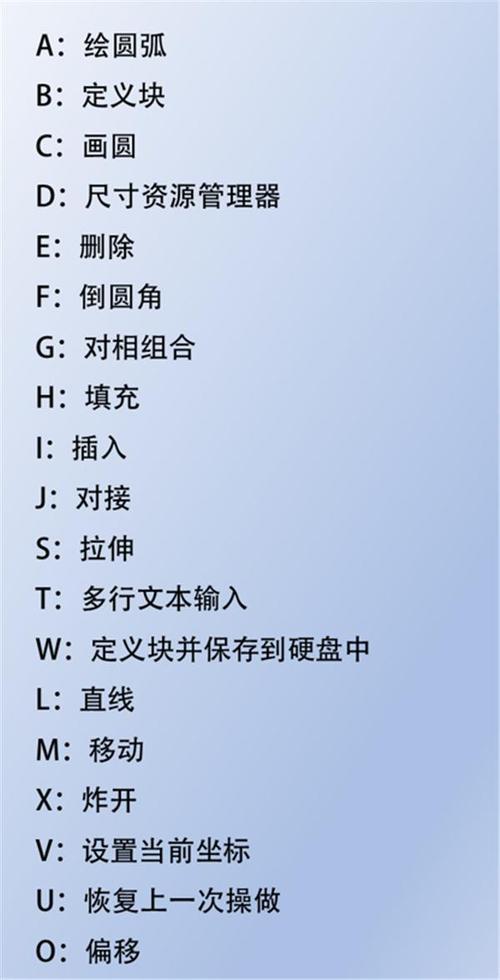

其他相关命令快捷键
- MOVE（移动）：
M——通过基点和目标点移动对象,手动实现重合。 - ROTATE（旋转）：
RO——结合移动命令,调整对象角度后重合。 - COINCIDENT约束（参数化设计）：在“参数化”选项卡中，通过“几何约束”添加“重合”约束，使对象始终保持重合状态（快捷键需手动设置，默认无全局快捷键）。
自定义快捷键
若默认快捷键不符合操作习惯,可通过以下步骤自定义：
- 输入
APPLOAD加载自定义文件（.cuix或.mnl）。 - 输入
CUI打开“自定义用户界面”对话框。 - 在“命令列表”中找到目标命令（如
ALIGN），拖动至“键盘快捷键”区域，修改快捷键组合（如Ctrl+Shift+A）。 - 保存并关闭,重启软件生效。
重合命令的操作步骤与实例
使用ALIGN命令重合对象
以将矩形A与矩形B对齐为例：
- 输入
AL，回车,选择矩形A作为源对象。 - 指定源点1（矩形A左上角）和目标点1（矩形B左上角）,两对象将初步重合。
- 若需调整角度，继续指定源点2（矩形A右上角）和目标点2（矩形B右上角）,软件将自动旋转矩形A以匹配矩形B的角度。
- 回车确认,完成重合。
使用OVERKILL命令清理重合对象
- 输入
OV，回车，弹出“删除重复对象”对话框。 - 设置参数（如“公差”值，默认为0.0001，根据绘图单位调整）。
- 勾选“忽略图层”“忽略对象”等选项,避免误删。
- 点击“确定”,软件自动删除完全重合的线段。
参数化重合约束
- 在“参数化”选项卡中点击“几何约束”→“重合”。
- 依次选择需要重合的两个对象（如直线端点和圆心），对象将自动重合并保持关联性，移动任一对象时,另一对象同步移动。
不同CAD版本的快捷键差异
| 软件版本 | ALIGN快捷键 | OVERKILL快捷键 | 备注 |
|---|---|---|---|
| AutoCAD 2023 | AL |
OV |
支持自定义快捷键 |
| 浩辰CAD 2023 | AL |
OV |
功能与AutoCAD基本一致 |
| 中望CAD 2023 | AL |
OV |
部分旧版需输入全称 |
| AutoCAD LT | AL |
无 | 简化版，无OVERKILL命令 |
使用注意事项
- 公差设置：使用OVERKILL时，若公差值过小，可能无法识别微小重合的对象；过大则可能误删距离相近但非重合的对象。
- 图层管理：操作前建议锁定或冻结无关图层,避免误选。
- 备份文件：执行删除重复对象前，备份原图形,防止意外删除重要元素。
- 参数化约束限制：重合约束仅适用于参数化图形，非参数化对象（如块参照）需先分解。
相关问答FAQs
Q1：为什么使用ALIGN命令后对象未完全重合？
A：可能原因包括：

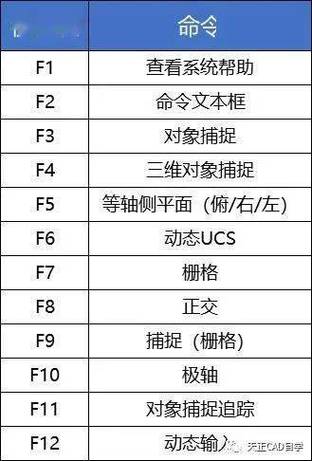

（图片来源网络，侵删）
- 目标点选择错误，需重新指定源点与目标点；
- 对象包含非关联属性（如块参照），需先分解（
X命令）； - 绘图单位设置异常，检查“单位”对话框中的精度（
UNITS命令）。
Q2：如何快速批量处理多个重合对象？
A：可结合以下方法：
- 使用
QSELECT快速选择所有重叠对象（例如选择“面积”小于0.001的圆），再执行OVERKILL； - 编写LISP程序（如
OVERLAP.LSP），自动遍历图形并删除重合元素； - 在“特性”选项板（
Ctrl+1）中批量修改对象坐标，手动实现重合。
通过掌握重合命令的快捷键及操作技巧，可显著提升CAD绘图效率，减少手动调整误差，根据实际需求选择合适的命令，并结合参数化设计或自定义工具,可进一步优化工作流程。
