在CAD绘图过程中,多线（MLINE）命令常用于绘制平行线组合，如墙体、道路等，而多线编辑工具则是确保多线连接、修剪、闭合等操作符合设计要求的关键，掌握多线编辑工具命令，能显著提升绘图效率与精度，以下是CAD中常用的多线编辑工具命令及其详细应用方法。

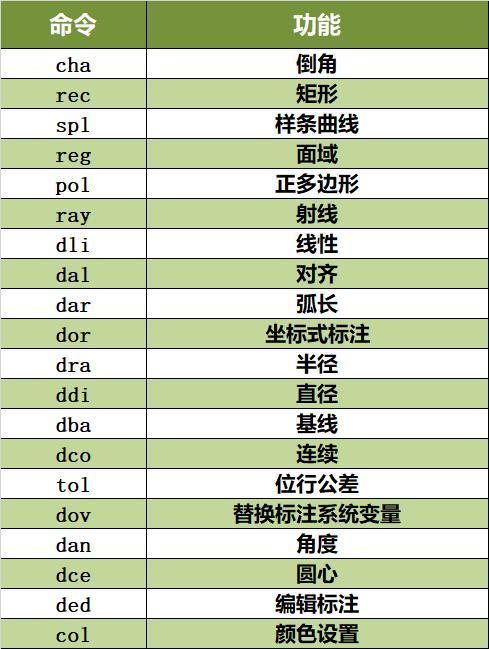

（图片来源网络，侵删）
多线编辑工具的启动方式
多线编辑工具主要通过以下两种方式启动：
- 命令行输入：在命令行中直接输入
MLEDIT，按回车键后弹出“多线编辑工具”对话框。 - 菜单栏操作：依次点击“修改”→“对象”→“多线”，同样可打开编辑工具对话框。
该对话框提供了12种预设编辑工具,每种工具对应不同的多线修改需求，包括十字闭合、十字打开、T形闭合、角点结合等。
核心编辑工具详解
十字类编辑工具
适用于两条多线相交时的连接处理,包括三种模式：
- 十字闭合：选择第一条多线后，选择第二条多线，系统将保留两条多线的内侧部分，外侧部分自动修剪。
- 十字打开：保留第一条多线的全部元素，仅修剪第二条多线的内侧元素，形成开口交叉效果。
- 十字合并：若两条多线的元素数量和间距相同，合并后形成一个整体多线；否则按十字闭合方式处理。
T形类编辑工具
用于处理多线与另一条多线的T形相交,包括：

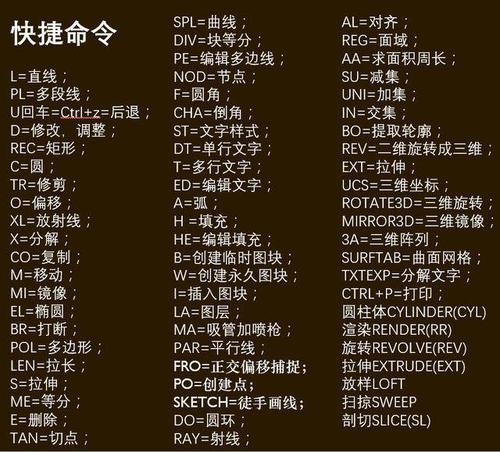

（图片来源网络，侵删）
- T形闭合：选择第一条多线（作为垂直线）后，选择第二条多线（作为水平线），水平线的外侧元素被修剪，与垂直线闭合连接。
- T形打开：保留垂直线的全部元素，仅修剪水平线的内侧元素，形成开口T形连接。
- T形合并：与T形闭合类似，但会尝试将两条多线的对应元素合并，确保连接处无间隙。
角点与剪切工具
- 角点结合：选择两条多线需要保留的角点部分，系统将剪切多余元素，形成直角或斜角连接。
- 添加顶点：在选中的多线上添加一个顶点，便于后续调整多线形状。
- 删除顶点：移除多线上的指定顶点，使相邻元素直接连接。
- 单个剪切：选择多线上的单个元素，点击剪切点后，该元素被剪断为两部分。
- 全部剪切：选择多线上的两个剪切点，位于两点之间的所有元素均被删除。
- 全部接合：将之前被剪切的多线元素重新连接，需选择两个接合点。
其他工具
- 放弃：撤销最近一次多线编辑操作。
- 多线样式：通过“多线样式”对话框修改多线的元素数量、线型、颜色等属性，编辑前需确保样式符合设计要求。
编辑操作流程示例
以“T形闭合”编辑为例，操作步骤如下：
- 绘制两条相交的多线,一条垂直（多线A），一条水平（多线B）。
- 输入
MLEDIT命令，在对话框中选择“T形闭合”图标，点击“确定”。 - 命令行提示“选择第一条多线”，点击多线A（垂直线）。
- 提示“选择第二条多线”，点击多线B（水平线），系统自动完成修剪，形成闭合T形连接。
注意事项
- 多线样式一致性：编辑前需确认两条多线的样式（元素数量、间距）是否匹配，否则可能导致编辑失败或结果异常。
- 选择顺序：部分工具（如T形类）对选择顺序有严格要求，需先选择基准多线，再选择被编辑多线。
- 分解后的限制：若多线被分解（EXPLODE命令），将无法使用多线编辑工具，需重新绘制或通过其他命令修改。
多线编辑工具应用场景对比
| 编辑工具 | 适用场景 | 效果说明 |
|---|---|---|
| 十字闭合 | 墙体十字相交，需封闭内外侧 | 形成无间隙的十字交叉 |
| T形打开 | 墙体与梁柱的T形连接，需保留开口 | 水平线内侧开口，垂直线完整 |
| 角点结合 | 调整多线直角拐角 | 剪切多余元素，形成精确角点 |
| 全部剪切 | 删除多线中间某段元素（如门窗洞口） | 通过两点选择，删除区间内所有元素 |
相关问答FAQs
Q1：为什么使用MLEDIT命令时提示“选择多线”无效？
A：可能原因包括：当前选中对象并非多线（如误选直线或 polyline）；多线已被分解，失去编辑资格，需检查对象类型，确保未分解多线，或重新绘制多线后再次尝试。
Q2：如何修改多线的元素数量或颜色？
A：需通过“多线样式”命令（MLSTYLE）修改，操作步骤：输入MLSTYLE→在对话框中选择需修改的样式→点击“修改”→调整“元素”中的数量、颜色、线型等→保存后应用到多线，编辑已存在的多线时，需先选中对象，右键选择“多线样式”进行更新。
