在CAD软件中，三维合并命令（通常指UNION命令）是三维建模中非常核心的工具之一，主要用于将两个或多个独立的三维实体组合成一个单一的三维实体，这一命令在复杂零件设计、建筑建模、机械装配等领域有着广泛的应用，能够有效简化模型结构、提高编辑效率，以下将从命令功能、操作步骤、应用场景、注意事项及与其他命令的对比等方面进行详细说明。

命令功能与适用对象

三维合并命令（UNION）的核心功能是“求和运算”，即通过布尔运算将多个实体合并为一个整体，该命令仅适用于三维实体和面域，不支持曲面、网格或线框对象，在机械设计中，若需要将两个独立的零件（如轴承座和轴套）组合成一个装配体，或创建一个带有加强筋的底座时，均可使用UNION命令快速实现，需要注意的是，合并前的实体必须存在公共部分或接触面，否则仅会简单堆叠,无法形成真正的融合效果。

操作步骤详解

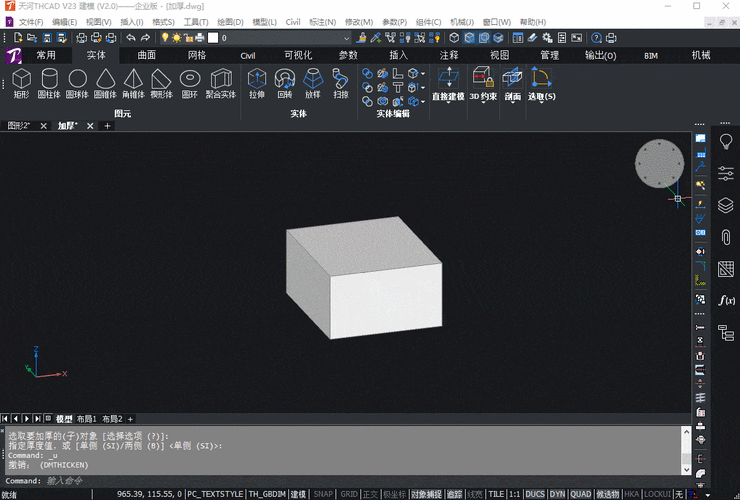

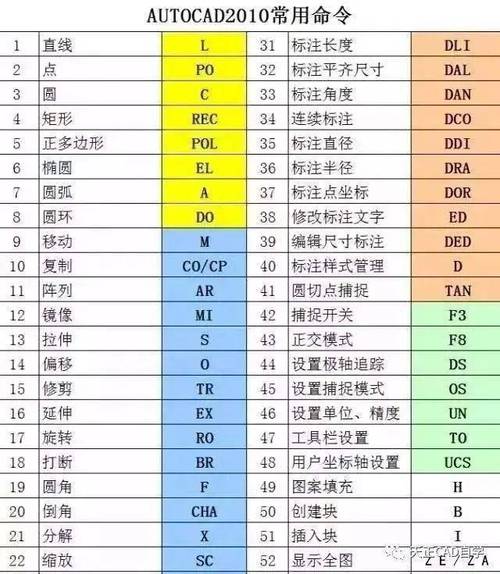

以AutoCAD为例,三维合并命令的操作流程可分为以下步骤：

1. 启动命令：在命令行输入UNION后按回车，或通过“三维基础”选项卡中的“实体编辑”面板点击“合并”按钮。
2. 选择对象：根据提示框选或点选需要合并的实体，可同时选择多个对象,选择完成后按回车确认。
3. 预览与确认：软件会自动计算合并结果，若实体存在重叠区域，重叠部分将被融合；若实体分离，则生成一个包含所有实体的复合实体，按回车键确认合并，或按ESC键取消操作。

操作示例：假设需要将一个长方体和圆柱体合并为一个带孔的实体（圆柱体作为“减除”对象时需使用差集命令，但若圆柱体需与长方体融合，则直接使用UNION），选择长方体和圆柱体后执行UNION，两者将合并为一个整体,接触面的棱线会自动消失。

应用场景与技巧

1. 复杂零件建模：在设计带有复杂内部结构的零件时，可通过简单实体（如长方体、圆柱体）的逐步合并逐步构建模型，先创建底座和支撑板，再通过UNION命令组合,避免一次性绘制复杂轮廓。
2. 建筑与室内设计：在生成墙体、楼板等结构时，可将多个墙体块合并为一个整体,便于后续的材质赋予或空间分析。
3. 参数化优化：合并后的实体可作为单一对象进行编辑，如整体移动、旋转或修改材质,减少模型复杂度。

操作技巧：

• 合并前确保实体无间隙或重叠错误，可通过“并集”前的视觉样式检查（如“线框”或“消隐”模式）。
• 若需合并的实体数量较多，可使用“窗口选择”或“交叉选择”快速框选。
• 合并后无法直接分离，需提前保留原对象副本或使用“分解”命令（部分版本支持）。

注意事项与限制

1. 对象类型限制：仅支持三维实体和二维面域，若需合并曲面，需先通过“曲面转换为实体”命令（CONVTOSOLID）处理。
2. 非关联性：合并后的实体与原对象失去关联性，修改原实体不会影响合并结果,需谨慎操作。
3. 性能影响：合并大量复杂实体可能导致软件卡顿，建议在合并前保存文件,并分步操作。

与其他布尔运算命令的对比

相关问答FAQs

Q1：为什么执行UNION命令后实体没有合并？
A：可能原因包括：①选择的对象包含非实体（如曲面、网格），需确保所有对象均为三维实体；②实体之间存在间隙，需检查位置是否完全接触；③软件版本差异，部分旧版CAD不支持复杂实体的合并,可尝试分解后重新组合。

Q2：合并后的实体能否恢复为独立对象？
A：默认情况下，合并后的实体无法直接分离，若需恢复，可在合并前备份原对象，或使用“分解”（EXPLODE）命令尝试拆分（但拆分后可能无法恢复原状），建议在重要操作前保留副本，或使用“块”定义实现参数化修改。
