CAD放大命令是绘制和编辑图纸时最常用的功能之一，主要用于查看图纸细节、调整显示比例或聚焦特定区域，无论是初学者还是资深设计师，熟练掌握放大命令都能显著提升绘图效率，以下将从基础操作、高级技巧、注意事项及实际应用场景等方面,详细解析CAD放大命令的使用方法。

基础放大操作方法

CAD放大命令主要通过“缩放”工具实现，不同版本的CAD（如AutoCAD、浩辰CAD等）操作路径略有差异，但核心逻辑一致,以下是通用步骤：

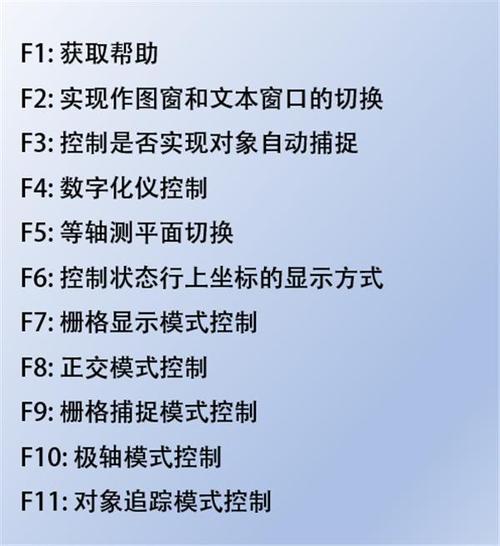

1. 启动命令

   • 快捷键：输入“ZOOM”（不区分大小写）后按回车，或简写“Z”。
   • 功能区：在“视图”选项卡中找到“导航”面板，点击“缩放”下拉菜单选择相应选项。
   • 工具栏：在标准工具栏中直接点击放大图标（通常为带“+”的放大镜）。

2. 选择缩放类型
   执行“ZOOM”命令后，命令行会提示指定缩放方式，常用类型包括：

   • 实时缩放（Realtime）：默认选项，按住鼠标左键向上拖动放大，向下拖动缩小，按ESC或回车退出。
   • 窗口缩放（Window）：输入“W”后，用鼠标框选需要放大的区域，系统将最大化显示该区域。
   • 动态缩放（Dynamic）：输入“D”，通过虚线框调整显示范围，适合复杂图纸的局部查看。
   • 比例缩放（Scale）：输入“S”，后接比例因子（如“2”表示放大2倍，“0.5”缩小50%）。
   • 全部缩放（All）：输入“A”，显示整个绘图界限（Limits）内的所有对象。
   • 范围缩放（Extents）：输入“E”，最大化显示所有图形对象（即使超出绘图界限）。

3. 操作示例
   若需放大图纸中的某个零件，可执行以下步骤：


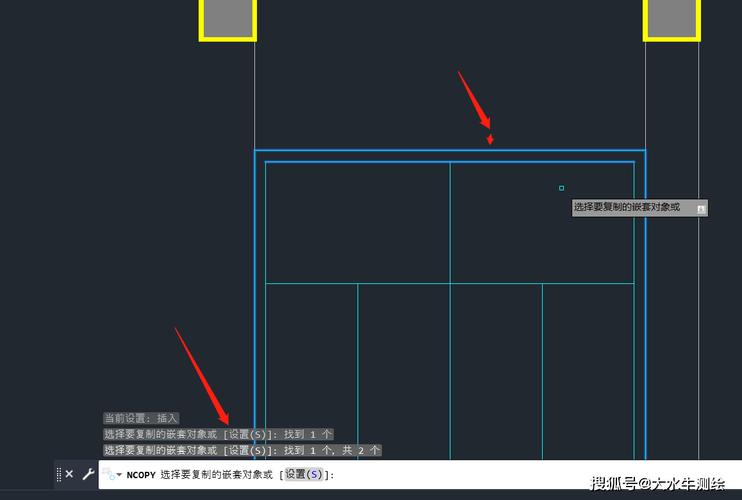

   （图片来源网络，侵删）
   • 输入“Z”回车，再输入“W”回车；
   • 用鼠标从左上角向右下角拖动框选零件区域；
   • 松开鼠标后,该区域将自动充满绘图窗口。

高级缩放技巧

1. 鼠标滚轮缩放
   直接滚动鼠标滚轮可快速缩放，默认情况下向上滚动放大，向下滚动缩小，若缩放方向相反，可通过“选项”对话框中的“用户系统配置”调整“滚轮缩放”设置。

2. 缩放与平移结合
   缩放后若需调整视图位置，可输入“P”（PAN）命令或按住鼠标中键拖动，实现“边缩放边平移”的流畅操作。

3. 恢复视图

   • 上一个视图：输入“Z”后按回车，再输入“P”回车，可返回上一次的视图状态。
   • 命名视图：在“视图”选项卡中点击“命名视图”，可保存当前视图状态，后续通过“恢复”快速调用。

4. 对象缩放
   输入“Z”回车后，选择“对象（O）”选项，再点击某个具体对象（如一条线或一个圆）,系统将最大化显示该对象。


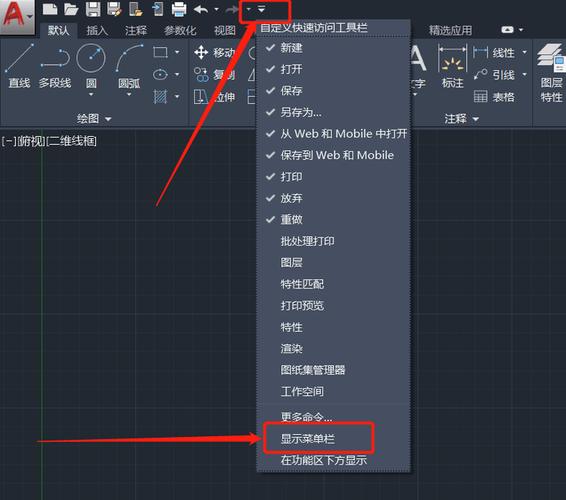

   （图片来源网络，侵删）

不同场景下的应用策略

1. 精细绘图时
   使用“窗口缩放”聚焦细节，结合“实时缩放”调整比例，确保线条连接精确，绘制电路板时需放大焊盘区域,避免布线错误。

2. 审核大型图纸时
   先通过“范围缩放”查看整体布局，再用“动态缩放”快速定位修改区域，若需对比不同部分，可保存多个命名视图，通过“视图”切换。

3. 打印输出前
   使用“全部缩放”检查图形是否超出打印边界，必要时通过“比例缩放”调整显示比例,确保打印内容完整。

注意事项

1. 缩放比例的合理性
   过度放大可能导致图形显示卡顿，尤其对于包含大量复杂对象的图纸，建议在“视图”设置中开启“快速缩放”选项,提升性能。

2. 绘图界限与显示范围
   若图形超出绘图界限（Limits），“全部缩放”可能无法显示所有对象，此时需使用“范围缩放”。

3. 3D视图中的缩放
   在三维模式下，缩放命令会沿视线方向调整视图，可结合“3D缩放”工具（如“ZOOM”命令中的“3D”选项）或“动态观察”调整视角。

4. 命令行提示
   缩放过程中需留意命令行提示，避免误操作，实时缩放时若按回车,会退出命令模式。

常见问题与解决方法

相关问答FAQs

Q1：为什么使用实时缩放时，图形会突然消失？
A：通常是因为缩放比例超出显示范围或视图被误操作重置，尝试输入“Z”回车后输入“E”（范围缩放），或按“Ctrl+Z”撤销上一步操作，若问题持续,检查图形是否在非零图层或被意外删除。

Q2：如何快速返回图纸的初始视图？
A：有两种方法：1）输入“Z”回车后输入“P”（上一个视图），可连续返回多次；2）提前保存命名视图：在“视图”选项卡中点击“命名视图”，设置视图名称，后续通过“恢复”快速调用初始状态。
