在CAD软件中,整体缩放对象是绘图过程中常见的操作需求，无论是调整图形比例以适应布局，还是统一修改特定元素的尺寸，掌握正确的缩放命令都能显著提升绘图效率，CAD的整体缩放功能主要通过“SCALE”命令实现，该命令允许用户以指定基点为参照，按比例因子或参照长度对选中的对象进行等比例放大或缩小，同时保持对象的原始形状和相对位置不变，以下将从命令调用方式、操作步骤、参数设置、注意事项及实际应用场景等方面，详细解析CAD整体缩放命令的使用方法。
命令调用与基础操作
在CAD中,“SCALE”命令可通过多种方式调用：
- 功能区操作：切换至“常用”选项卡，在“修改”面板中点击“缩放”按钮（图标为一个正方形加一个箭头）。
- 命令行输入：直接在命令行输入“SCALE”或快捷键“SC”，按回车键确认。
- 菜单栏操作：依次点击“修改”→“缩放”选项。
命令启动后,CAD会提示“选择对象”，此时需框选或点选需要缩放的目标图形，按回车键结束选择，随后系统要求“指定基点”，基点是缩放过程中的参照中心，对象将围绕该点进行尺寸调整，基点的选择需根据实际需求确定，例如缩放建筑平面图时，通常以墙角或轴线交点为基点，以确保图形位置准确性。
比例因子与参照缩放
缩放的核心参数是“比例因子”，即缩放后的尺寸与原始尺寸的比值，比例因子分为三种情况：
- 放大：输入大于1的数值，如输入“2”表示对象尺寸放大为原来的2倍。
- 缩小：输入介于0和1之间的小数，如输入“0.5”表示对象缩小为原来的50%。
- 反向缩放：输入负值，如输入“-1”可使对象围绕基点旋转180°，同时保持尺寸不变。

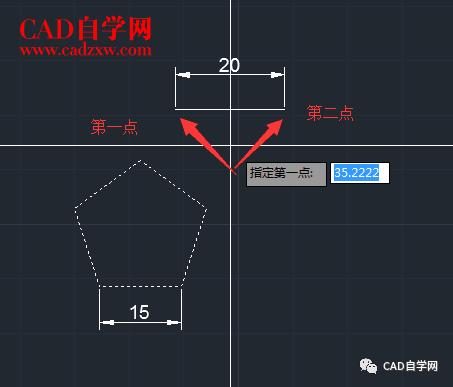

若需精确控制缩放后的尺寸,可采用“参照缩放”模式，当命令行提示“指定比例因子或[复制(C)/参照(R)]”时，输入“R”选择参照模式，此时需依次指定参照长度的第一点和第二点（例如原对象的某条边），再输入缩放后的目标长度，系统会自动计算比例因子（目标长度/参照长度），实现精确缩放，将一条长度为100的线段缩放至150，可选择参照长度的两个端点，再输入目标长度150，系统自动按比例1.5缩放对象。
参数选项与高级功能
在缩放命令中,还有两个实用参数值得注意：
- 复制（C）：默认情况下，缩放操作会直接修改原对象，若需保留原对象并生成缩放后的副本，可在输入比例因子前先输入“C”，再输入比例因子，输入“C”后比例因子为“2”，将生成一个放大2倍的新对象，原对象保持不变。
- 统一比例：对于三维实体或块参照，缩放时可能需要保持XYZ轴方向比例一致，在命令行输入“SC”后，选择对象并指定基点，输入比例因子时，若需统一缩放，可直接输入数值；若需非等比例缩放，需在“命令行”中输入“XYZ”，然后分别设置X、Y、Z轴的比例因子。
实际应用场景与注意事项
（一）应用场景
- 图纸比例调整：当绘图时误按1:1绘制，而实际需要输出为1:100的图纸，可通过整体缩放对象至0.01倍（即1%），快速调整比例。
- 图形标准化：在绘制机械装配图时，若不同零件的尺寸比例不一致，可通过缩放命令统一尺寸，确保装配精度。
- 布局空间适配：将模型空间中的图形导入布局空间时，使用缩放命令调整图形大小，使其符合打印纸张的边界（如A3纸的420mm×297mm）。
（二）注意事项

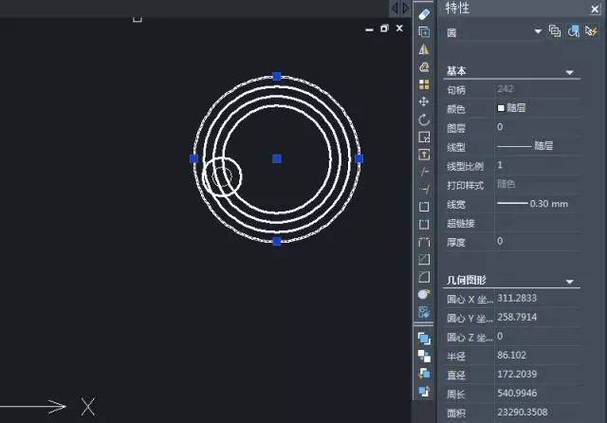

- 基点选择的重要性：错误的基点会导致图形位置偏移，以圆心为基点缩放圆形时，圆心位置不变；若以圆上一点为基点，缩放后圆心将移动。
- 对象类型的影响：对于块、外部参照等复杂对象，缩放操作可能影响其内部定义，若需单独缩放块内的某一部分，需先分解块。
- 精度控制：在工程绘图中，建议使用“参照缩放”而非手动计算比例因子，以避免因小数位数误差导致的尺寸偏差。
相关操作技巧与常见问题解决
-
如何快速缩放多个对象？
使用“选择栏”（在命令行输入“SELECT”，再输入“F”绘制选择栏）或“快速选择”（Ctrl+Shift+P）功能，批量选中需要缩放的对象，再执行SCALE命令。 -
缩放后对象显示异常怎么办？
若缩放后图形显示为线条过粗或填充图案错乱，可能是视图比例问题，输入“RE”命令重生成视图，或调整“视图分辨率”（命令行输入“VIEWRES”）。
相关问答FAQs
问题1：为什么使用SCALE命令缩放后，对象的尺寸数值没有变化？

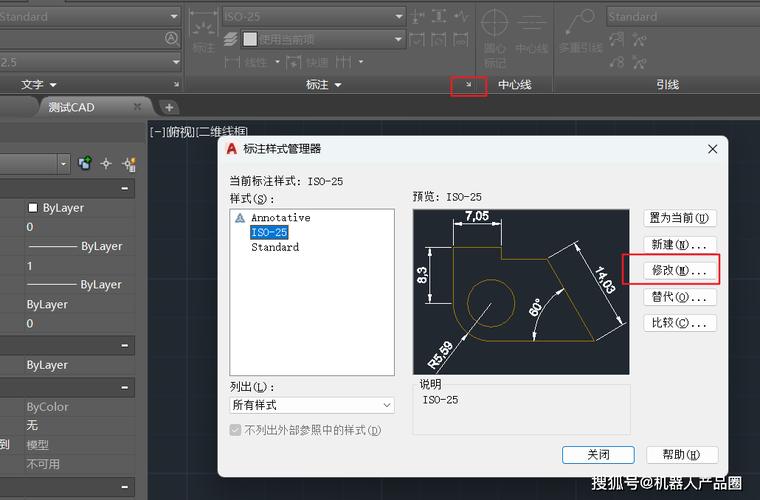

解答：若缩放后对象的尺寸标注（如线性标注、对齐标注）未同步更新，可能是标注样式未设置为“关联标注”，检查标注样式管理器（命令行输入“DIMSTYLE”），确保“标注关联”选项为开启状态（勾选“使新标注与对象关联”），若缩放前已分解标注对象，缩放后需手动重新标注。
问题2：如何在缩放时保持对象间的相对位置不变？
解答：若需同时缩放多个对象并保持它们之间的相对位置，需将这些对象编组（命令行输入“GROUP”，快捷键“G”），再整体执行缩放命令，编组后，选择对象时会自动选中组内所有元素，缩放时以指定基点为中心，组内对象的相对位置和比例关系将保持不变。
