在CAD软件中，多选命令是提高绘图效率的重要工具，尤其在处理复杂图形时，能够快速选择多个对象进行批量操作，本文将详细介绍CAD中常用的多选命令类型、操作方法、使用技巧及注意事项,帮助用户更灵活地应用这一功能。

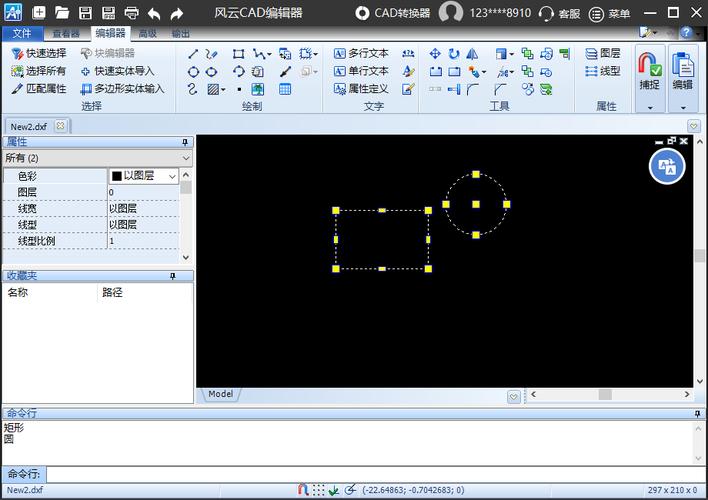

CAD多选命令主要通过“选择对象”时的操作模式实现，核心命令包括窗口选择（Window）、窗交选择（Crossing）、栏选（Fence）和圈交（CPolygon）等，这些命令的调用方式有两种：一是在命令行输入“SELECT”后按回车，此时命令行会提示“选择对象：”，用户可输入特定选项（如“W”代表窗口选择）；二是在未启动任何命令时，直接在绘图区用鼠标拖拽选择对象，系统会根据拖拽方向自动判断选择模式，从左向右拖拽为窗口选择（仅完全包含在矩形框内的对象被选中），从右向左拖拽为窗交选择（与矩形框相交或包含在内的对象均被选中）。
常用多选命令详解
-
窗口选择（W）
通过输入“W”激活，需指定矩形的两个对角点，仅完全位于矩形内的对象被选中，适用于精确选择密集图形中的特定区域，在机械装配图中，若需选择某一部件内的所有零件,可使用窗口选择快速筛选。 -
窗交选择（C）
输入“C”激活，与窗口选择类似，但选择范围更广——与矩形边界相交或完全包含在内的对象均被选中，适用于快速选择分散但集中的对象，如建筑平面图中同一房间的门窗、墙体等。 -
栏选（F）
输入“F”激活，通过绘制一条或多条折线（栏选线）选择与折线相交的对象，该命令尤其适合选择连续排列或长条形分布的对象，例如管道系统中的多个管道连接件,或电路图中的导线。
（图片来源网络，侵删） -
圈交（CP）
输入“CP”激活，类似于窗口选择，但允许用户绘制不规则多边形区域，多边形内的对象及与多边形边界相交的对象均被选中，适用于复杂形状的选择,如不规则轮廓内的填充图案或零件。 -
圈围（WP）
输入“WP”激活，通过绘制不规则多边形选择完全包含在区域内的对象，与圈交的区别在于不选择边界相交的对象，在选择地图中的特定区域内的所有标注时,可避免误选周边对象。 -
组选择（G）
若用户已将多个对象创建为组（通过“GROUP”命令），输入“G”后输入组名，可一次性选择组内所有对象，适用于频繁重复操作的一组对象，如家具块、标注样式等。
多选命令的高级技巧
-
添加与删除选择集
在选择对象时，按住“Shift”键点击已选对象，可将其从选择集中移除；按住“Ctrl”键点击未选对象，可将其添加到选择集，在选择过程中输入“A”（添加）或“R”（删除）,可切换模式。 -
快速选择（QSELECT）
通过“QSELECT”命令，可根据对象类型、图层、颜色、线型等属性批量选择对象，若需选择“墙体”图层上的所有对象，只需在快速选择对话框中设置图层为“墙体”,即可一键完成筛选。 -
选择类似对象（SELECTSIMILAR）
输入“SELECTSIMILAR”命令，先选中一个对象，系统会自动选择所有与该对象属性（如类型、图层、颜色）相同的对象，选中一个“圆”后，激活该命令,可快速选择图中所有圆形。 -
过滤选择（FILTER）
通过“FILTER”命令，可设置复杂的选择条件组合（如“图层=‘墙体’且颜色=‘红色’”），并将条件保存为过滤器，方便后续重复使用,适用于大规模图纸中按特定条件筛选对象。
多选命令的注意事项
-
选择模式的优先级
当多种选择模式叠加时，CAD以最后输入的选项为准，先输入“W”再输入“C”，则最终按窗交选择执行,需根据需求准确选择模式。 -
复杂图形的选择效率
在包含大量对象的图纸中，过度使用多选可能导致卡顿，建议结合“快速选择”或“过滤选择”缩小范围，或使用“隔离”（ISOLATEOBJECTS）命令隐藏非目标对象,提升选择效率。 -
动态输入（DYN）的影响
开启动态输入时，拖拽鼠标可能触发自动窗口/窗交选择，若需精确控制，可临时关闭动态输入（按“F12”键）,或通过命令行手动输入选项。
多选命令的应用场景
| 场景类型 | 推荐命令 | 操作示例 |
|---|---|---|
| 选择规则区域内的对象 | 窗口选择（W） | 在机械图中选择某一矩形区域内的所有螺栓孔。 |
| 选择分散但相关的对象 | 窗交选择（C） | 在建筑图中选择同一房间内的门窗、墙体及家具。 |
| 选择连续排列的长条对象 | 栏选（F） | 在管道图中选择一条主管道上的所有阀门。 |
| 选择不规则区域内的对象 | 圈交（CP）或圈围（WP） | 在地形图中选择多边形湖泊内的所有植被标注。 |
| 按属性批量选择对象 | 快速选择（QSELECT） | 选择“虚线”图层上的所有对象。 |
| 选择相同类型的对象 | 选择类似对象（SELECTSIMILAR） | 选中一个文字标注后，快速选择图中所有文字。 |
相关问答FAQs
问题1：如何取消当前已选择的对象并重新开始选择？
解答：在CAD中，若需取消当前选择集，可直接按“Esc”键或输入“U”回退，若需重新选择，可在命令行输入“SELECT”后按回车，或直接在绘图区空白处单击鼠标左键,即可清除原有选择并开始新的选择操作。
问题2：为什么使用圈交（CP）选择时，部分边界相交的对象未被选中？
解答：这种情况通常是由于图形的显示精度或选择范围设置导致的，可尝试以下方法解决：1）输入“VIEWRES”命令，将“圆的缩放百分比”调高（如10000），提升图形显示精度；2）在绘制圈交多边形时，适当放大边界范围，确保与对象边界有足够重叠；3）检查对象是否被锁定或冻结在某个图层，可通过“LAYTHW”命令解冻所有图层后重试。
