在CAD绘图软件中,阵列命令是一项高效且实用的工具，主要用于按照特定规律复制多个对象，形成均匀分布或规律排列的图形组合，无论是机械设计中的螺栓孔布局、建筑图纸中的窗户排列，还是电子设计中的元器件分布，阵列命令都能显著提升绘图效率，减少重复操作的工作量，本文将详细介绍阵列命令的类型、操作方法、参数设置及应用场景，帮助用户全面掌握这一功能。

阵列命令的类型及基本概念

CAD软件中的阵列命令通常分为三类：矩形阵列、环形阵列（极轴阵列）和路径阵列，不同类型的阵列适用于不同的设计需求，用户需根据图形分布规律选择合适的阵列类型。

矩形阵列

矩形阵列是通过指定行数、列数、行偏移和列偏移，将对象按照行列方式均匀复制的命令，其核心参数包括：

• 行数/列数：阵列生成的对象行数和列数，默认值为1（即不生成阵列）。
• 行偏移/列偏移：相邻行或列之间的距离，正值向右/上方生成，负值向左/下方生成。
• 阵列角度：整个阵列的旋转角度，默认为0°，即行列与坐标轴平行；输入非0值可使阵列整体倾斜。

环形阵列

环形阵列是将对象围绕指定中心点进行旋转复制,形成环形或扇形分布的命令，关键参数包括：

• 中心点：阵列旋转的中心基准点，可通过鼠标拾取或输入坐标确定。
• 项目总数：阵列生成的对象数量（包含原始对象）。
• 填充角度：阵列对象占据的总角度范围（0°~360°），360°为完整环形，小于360°为扇形。
• 项目间角度：相邻对象之间的夹角（填充角度/项目总数）。
• 旋转项目：勾选此项时，复制对象会随阵列方向旋转；取消则保持原始对象方向。

路径阵列

路径阵列是将对象沿指定路径（直线、曲线、多段线等）进行分布的命令，适用于不规则路径的复制需求，主要参数有：

• 路径曲线：作为分布轨迹的对象，需为直线、圆弧、圆、椭圆、多段线或样条曲线。
• 项目数：沿路径生成的对象数量。
• 间距：相邻对象之间的距离（选择“定距分布”时）或项目数量（选择“定数分布”时）。
• 对齐项目：勾选时对象方向与路径切线方向一致；取消则保持原始方向。

阵列命令的操作步骤

以AutoCAD为例,不同版本的阵列命令启动方式略有差异，但核心操作流程一致：

矩形阵列操作

• 启动命令：在命令行输入ARRAYRECT或点击“修改”面板中的“矩形阵列”图标。
• 选择对象：拾取需要阵列的图形对象，按回车键确认。
• 设置参数：在弹出的“阵列创建”上下文选项卡中，输入行数、列数、行偏移、列偏移及阵列角度，也可通过鼠标拖拽预览阵列效果。
• 完成阵列：参数设置完成后，按回车键或点击“关闭阵列”按钮确认。

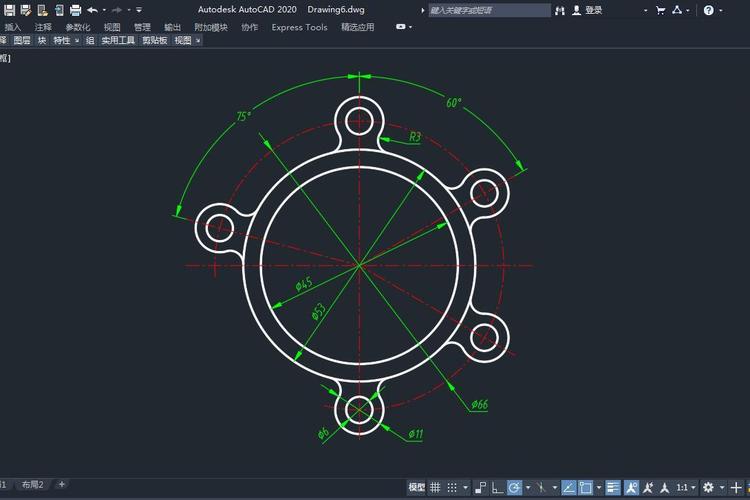

环形阵列操作

• 启动命令：输入ARRAYPOLAR或点击“环形阵列”图标。
• 选择对象：拾取目标对象并确认。
• 指定中心点：拾取或输入中心点坐标。
• 设置参数：在选项卡中输入项目总数、填充角度、项目间角度，并根据需要勾选“旋转项目”。
• 预览并确认：查看阵列效果，调整参数后完成操作。

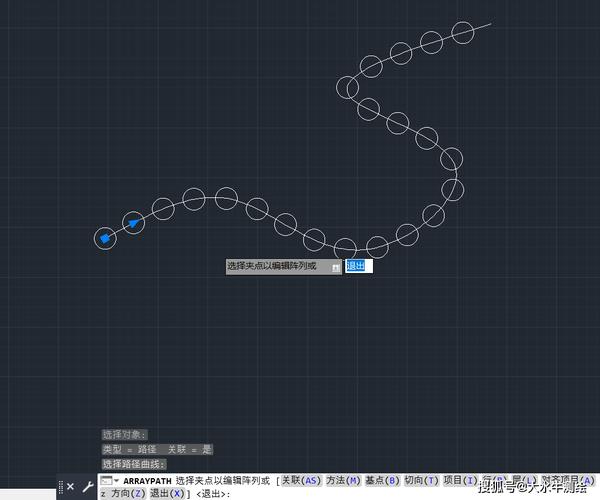

路径阵列操作

• 启动命令：输入ARRAYPATH或点击“路径阵列”图标。
• 选择对象：拾取需阵列的图形。
• 选择路径：拾取路径曲线（如直线、圆弧等）。
• 设置参数：在选项卡中设置项目数、间距、对齐方式等，可通过“基点”选项调整对象在路径上的起始位置。
• 完成阵列：确认参数后生成阵列。

阵列命令的高级参数与技巧

关键参数详解

• 关联/非关联阵列：默认情况下，阵列生成的所有对象为一个整体（关联阵列），可统一调整参数；通过“分解”命令可将其拆分为独立对象（非关联阵列）。
• 行/列偏移的正负：行偏移正值向上生成，负值向下；列偏移正值向右，负值向左，需根据绘图坐标系灵活设置。
• 环形阵列的“填充角度”与“项目间角度”：若需生成半圆形阵列，填充角度设为180°；项目间角度可通过“项目总数”自动计算，也可手动输入。

实用技巧

• 动态预览：在阵列创建过程中，拖拽鼠标可实时预览阵列效果，便于快速调整参数。
• 编辑阵列：双击已生成的阵列对象，可重新打开“阵列创建”选项卡修改参数（如行列数、间距等）。

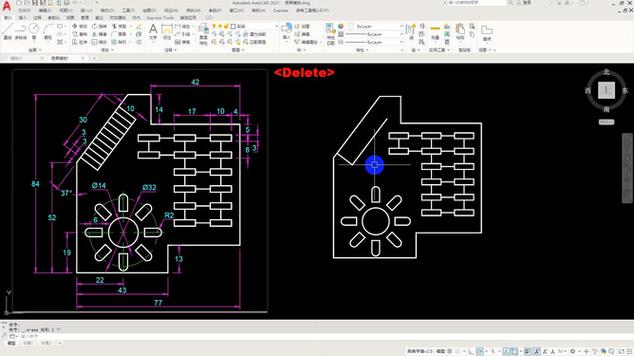

• “层叠”阵列：通过多次阵列操作（如先矩形阵列再环形阵列），可生成复杂的复合图形。

阵列命令的应用场景示例

相关问答FAQs

Q1：阵列命令中“行偏移”和“列偏移”为负值时，对象会向哪个方向生成？
A1：在CAD坐标系中，行偏移的正负影响对象的垂直方向：正值向上生成，负值向下生成；列偏移的正负影响对象的水平方向：正值向右生成，负值向左生成，若行偏移为-50、列偏移为-30，阵列对象将向左下方分布。

Q2：如何将环形阵列的对象调整为不旋转（即保持原始方向）？
A2：在环形阵列创建过程中，打开“阵列创建”上下文选项卡，找到“旋转项目”选项并取消勾选，所有复制对象将保持与原始对象相同的方向，不会随阵列路径旋转，阵列文字时，取消“旋转项目”可使文字始终保持水平方向。
