在CAD软件中,增加命令是提升绘图效率、优化工作流程的重要手段，无论是通过自定义工具栏、修改菜单，还是利用LISP程序、脚本文件，合理增加命令都能让操作更贴合个人或团队的需求，以下将从多个角度详细说明CAD中增加命令的具体方法、适用场景及注意事项。
通过自定义用户界面（CUI）增加命令
CAD的自定义用户界面（CUI）是管理命令的主要工具，适用于AutoCAD等主流版本，通过CUI，用户可以将命令添加到工具栏、快捷菜单或功能区中，实现一键调用，具体步骤如下：
- 打开CUI编辑器：在命令行输入“CUI”并回车，弹出“自定义用户界面”对话框。
- 创建或选择工具栏：在“自定义”选项卡中，展开“工具栏”节点，右键选择“新建工具栏”，并命名（如“我的工具栏”）。
- 添加命令：在“命令列表”中找到目标命令（如“直线”“圆”等），直接拖拽到新建的工具栏中，若需添加脚本命令，可在“命令列表”右键选择“新建命令”，定义命令名称、宏（如^C^C_LINE）及说明。
- 保存并加载：点击“应用”并“确定”，新工具栏将显示在CAD界面中。
优势：可视化操作，无需编程，适合初学者；局限：仅适用于当前工作空间，需手动切换。
使用LISP程序自定义命令
对于需要复杂逻辑或参数化绘图的场景,可通过AutoLISP（CAD内置的编程语言）创建自定义命令，编写一个绘制带参数的矩形的LISP程序：
(defun c:MyRect (/ pt1 pt2 width height) (setq pt1 (getpoint "\n指定第一个角点：")) (setq width (getreal "\n输入宽度：")) (setq height (getreal "\n输入高度：")) (setq pt2 (list (+ (car pt1) width) (+ (cadr pt1) height))) (command "_rectang" pt1 pt2) (princ) )
加载方法：将代码保存为.lsp文件，通过“APPLOAD”命令加载，之后即可输入“MyRect”调用。
优势：功能强大，可批量处理重复任务；局限：需基础编程知识，调试成本较高。
通过脚本文件（.scr）实现命令自动化
脚本文件是一系列CAD命令的文本集合,适合批量执行简单操作，创建一个绘制多个同心圆的脚本文件circles.scr：
CIRCLE 0,0 10 CIRCLE 0,0 20 CIRCLE 0,0 30
运行方法：在命令行输入“SCRIPT”，选择脚本文件即可自动执行。
优势：无需编程，适合标准化流程；局限：灵活性低，无法处理交互式输入。
修改菜单文件（.mnu）或自定义快捷键
对于传统CAD版本（如AutoCAD 2004之前），可通过修改菜单文件（.mnu）增加命令，在菜单中添加一行：
**MYTOOLS [绘制矩形]^C^C^C_rectangle
加载方法：使用“MENU”命令加载修改后的菜单文件。
快捷键自定义：通过“OPTIONS”中的“键盘快捷键”选项卡，为命令分配组合键（如Ctrl+Shift+R调用“矩形”命令）。
注意事项：修改前需备份原文件，避免软件异常。
利用插件或第三方工具
市面上有许多CAD插件（如Express Tools、CAD派生工具）可扩展命令功能，Express Tools中的“超裁剪”命令可快速修剪复杂图形，安装插件后，命令会自动集成到CAD的菜单或工具栏中。
优势：即装即用，功能丰富；局限：可能存在兼容性问题，需选择正版插件。
命令增加后的管理与优化
- 命令分组：通过CUI将同类命令归集到同一工具栏，避免界面杂乱。

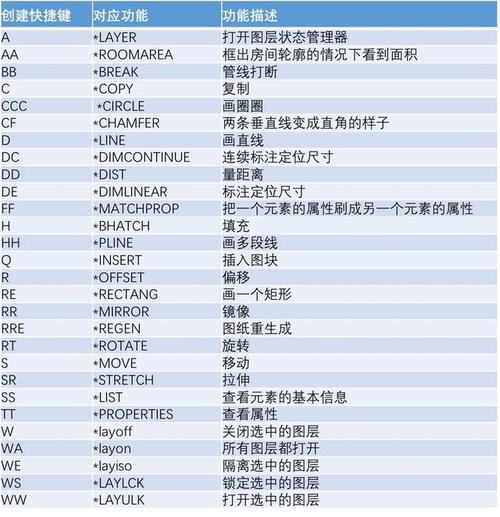

- 别名设置：在
acad.pgp文件中为命令定义简短别名（如“L”代表“LINE”），提升输入效率。 - 定期清理：移除不常用的自定义命令，保持界面简洁。
命令增加方法对比表
| 方法 | 适用场景 | 优点 | 缺点 |
|------------------------|--------------------------|--------------------------|--------------------------|
| 自定义用户界面（CUI） | 快捷添加常用命令 | 可视化操作，易上手 | 功能有限，需手动切换 |
| LISP程序 | 复杂参数化绘图 | 功能强大，可定制逻辑 | 需编程基础，调试复杂 |
| 脚本文件（.scr） | 批量执行标准化操作 | 无需编程，效率高 | 灵活性低，无法交互 |
| 修改菜单文件（.mnu） | 传统版本CAD定制 | 兼容性好，可深度修改 | 操作繁琐，易出错 |
| 第三方插件 | 扩展高级功能 | 即装即用，功能丰富 | 可能存在兼容性问题 |
相关问答FAQs
Q1：如何为自定义命令设置图标？
A：在CUI编辑器中，添加命令时可通过“按钮图像”选项选择预设图标，或点击“编辑”按钮自定义图标（需支持.bmp格式，尺寸为16x16或32x32像素），图标文件需放置在CAD的Support目录下，或通过“浏览”指定路径。
Q2：自定义命令无法使用怎么办？
A：首先检查命令拼写是否正确，确认已通过“APPLOAD”（LISP）、“SCRIPT”（脚本）或“CUI”（工具栏）正确加载，若仍无效，尝试重置CAD配置（输入“OP”后选择“配置”中的“重置”），或检查是否有其他插件冲突，必要时，删除自定义文件并重新配置。
