ANSYS作为全球领先的工程仿真软件,其命令流（APDL）功能为高级用户提供了强大的参数化建模和自动化分析能力，通过编写命令流，用户可以高效完成复杂模型的建立、求解及后处理，尤其适用于重复性任务和定制化分析，以下从基础操作、建模、求解、后处理及高级应用等方面，系统梳理ANSYS命令流的核心知识点，并辅以示例说明。
在基础操作层面,命令流通过特定指令控制软件流程。/PREP7进入前处理模块，/SOLU进入求解模块，/POST1进入通用后处理模块，参数定义是命令流的核心，如a=10定义变量a为10，*SET,a,10也可实现相同功能，数学运算可通过*DIM数组定义和*DO循环实现，
*DIM,disp,,3 ! 定义3维数组disp *DO,i,1,3 disp(i)=i*0.1 ! 赋值 *ENDDO
建模阶段,几何创建是关键，关键点生成命令如K,1,0,0,0在坐标(0,0,0)创建关键点1，LSTR,1,2连接关键点1和2生成线，实体建模可通过RECTNG,0,1,0,1生成矩形面，VEXT,Area1,,,1将面拉伸为体，布尔操作中，VADD,V1,V2合并体V1和V2，VSBV,V1,V2从V1中减去V2，网格划分需先定义单元类型，如ET,1,SOLID185，再设置网格尺寸LESIZE,Line1,0.1，最后划分网格LMESH,All。
求解阶段需定义边界条件和载荷。D,All,ALL,0约束所有自由度，F,Node1,FY,1000在Node1的Y方向施加1000N载荷，分析类型设置通过ANTYPE,STATIC指定静态分析，SOLVE执行求解，对于瞬态分析，需用TIME,1定义时间步，KBC,1设置载荷为阶跃变化。

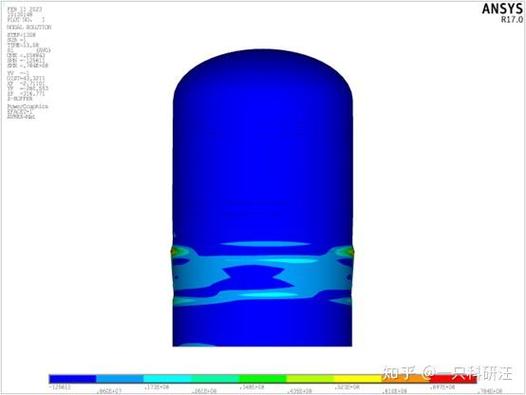

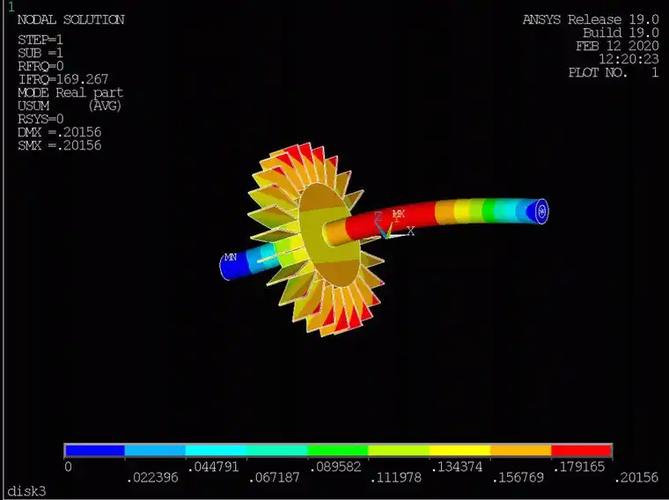

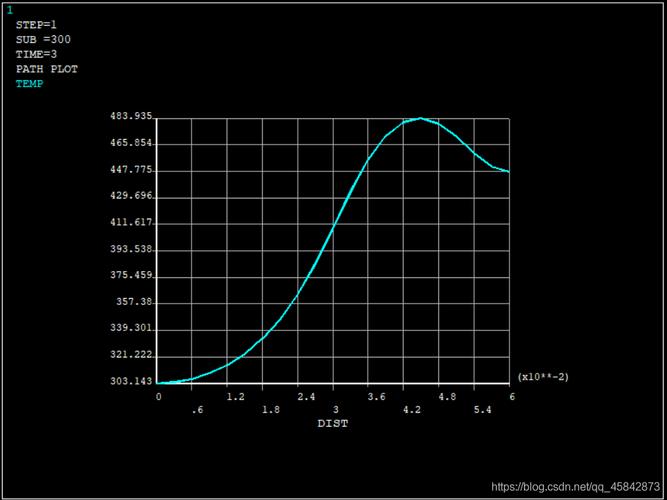

后处理模块中,结果提取常用*GET命令，如*GET,MaxDisp,RESULT,MAX,U,Y获取Y方向最大位移并存储到MaxDisp，云图显示通过PLDISP显示变形云图，PLNSOL,S,EQV显示等效应力云图，数据输出可通过/OUTPUT,file.txt重定向结果到文本文件，PRNSOL,U,COMP打印节点位移。
高级应用包括参数化优化和二次开发,优化设计需定义设计变量（DV=1,5）、状态变量（SV=0,100）和目标函数（OBJ=WEIGHT），通过OPTYPE,FD一阶方法优化，与Python接口可通过/SYS,python script.py调用外部脚本，实现复杂逻辑控制。
以下是常用命令流分类速查表：
| 类别 | 命令示例 | 功能说明 |
|---|---|---|
| 模块切换 | /PREP7 |
进入前处理模块 |
| 参数定义 | a=10 |
定义参数a为10 |
| 循环结构 | *DO,i,1,10 |
循环变量i从1到10 |
| 关键点创建 | K,1,0,0,0 |
在原点创建关键点1 |
| 网格划分 | AMESH,All |
对所有面映射网格划分 |
| 载荷施加 | F,Node1,FY,1000 |
在节点1施加Y方向1000N集中力 |
| 结果提取 | *GET,MaxStress,,MAX |
提取最大应力值 |
相关问答FAQs
Q1: 如何在ANSYS命令流中实现条件判断？
A1: 使用*IF语句实现条件逻辑，
*IF,a,GT,5,THEN D,All,UX,0 ! 若a>5，约束X方向位移 *ELSE D,All,UY,0 ! 否则约束Y方向位移 *ENDIF
其中GT表示大于，LT表示小于，EQ表示等于，THEN和*ENDIF为语句块标识。
Q2: 命令流中如何批量施加不同位置的节点载荷？
A2: 结合*DO循环和NDFIND命令实现，在所有X=0的节点上施加不同Y向载荷：
*DO,i,1,100 *GET,Nid,NODE,,LOC,X,0 ! 获取X=0的节点ID F,Nid,FY,i*10 ! 载荷值为i*10 *ENDDO
通过NDFIND按坐标筛选节点，再循环赋值，可高效处理复杂载荷工况。
