CAD修剪命令是绘图过程中最常用的高效工具之一,它能够快速删除对象中超出边界的部分，使图形更加精确和规范，无论是建筑、机械还是电气设计，修剪命令都是提升绘图效率的关键，本文将从基础操作、高级技巧、常见问题及实用案例四个方面，详细解析CAD修剪命令的使用方法，帮助用户从入门到精通。

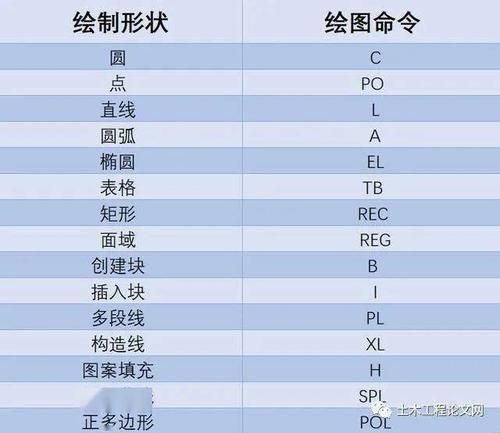

（图片来源网络，侵删）
修剪命令的基础操作
启动修剪命令
在CAD中,启动修剪命令有三种常用方式：
- 命令行输入：在键盘上输入“TRIM”或快捷键“TR”，按回车键确认。
- 功能区调用：在“常用”选项卡的“修改”面板中，点击“修剪”按钮（图标为一把剪刀）。
- 工具栏调用：在经典工作空间中，点击“修改”工具栏上的“修剪”图标。
启动命令后,命令行会提示“选择对象或 <全部选择>：”，此时需要选择作为剪切边的对象，剪切边是用于定义修剪边界的对象，可以是直线、圆弧、多段线等。
选择剪切边
选择剪切边时,可以采用以下方法：
- 单个选择：用鼠标逐个点击需要作为剪切边的对象。
- 窗口选择：从左到右拖动鼠标框选多个对象。
- 交叉选择：从右到左拖动鼠标，仅选择完全包含在窗口内的对象。
- 全部选择：直接按回车键，系统会自动将当前图层中的所有对象作为剪切边。
修剪对象
选择剪切边后,命令行会提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：”，用鼠标点击需要修剪的部分即可删除超出剪切边的对象，如果两条直线相交，选择其中一条作为剪切边后，点击另一条直线的多余部分，即可完成修剪。
（图片来源网络，侵删）
退出命令
完成修剪后,可以按回车键或ESC键退出命令，若需中途放弃操作，可输入“U”并回车，撤销上一步修剪。
修剪命令的高级技巧
栏选与窗交模式
- 栏选（F）：输入“F”后，通过绘制一条开放的多段线（折线）来选择需要修剪的对象，适用于批量修剪分散的对象，提高选择效率。
- 窗交（C）：输入“C”后，通过交叉窗口选择与边界相交的所有对象，适合修剪大量密集线条的场景。
投影与边选项
- 投影（P）：用于三维修剪，设置修剪时的投影方式，包括“无”（仅修剪与剪切边共面的对象）、“UCS”（在当前XY平面投影）和“视图”（沿当前视图方向投影）。
- 边（E）：控制是否延伸剪切边，选择“延伸”时，即使剪切边未与对象相交，系统也会自动延伸修剪；选择“不延伸”时，仅修剪与剪切边直接相交的部分。
修剪复杂对象
- 多段线、样条曲线：修剪命令同样适用于多段线和样条曲线，但需注意修剪后对象可能被分解为多个独立部分。
- 块与外部参照：修剪块或外部参照时，需先将其分解（ Explode 命令），否则无法直接修剪。
常见问题及解决方法
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 修剪命令无效 | 未选择剪切边或剪切边与对象不相交 | 确保先选择剪切边，检查对象是否与剪切边相交，或启用“边”选项中的“延伸” |
| 修剪后对象消失 | 误操作或剪切边选择错误 | 输入“U”撤销操作，重新选择剪切边或检查对象是否在正确的图层上 |
| 无法修剪圆弧或圆 | 剪切边选择不当或圆弧/圆被分解 | 确保剪切边与圆弧/圆有实际交点，避免分解圆弧/圆 |
实用案例演示
案例1：修剪交叉直线
- 绘制两条相交直线,形成“X”形。
- 输入“TR”启动修剪命令，选择其中一条直线作为剪切边，按回车键。
- 点击另一条直线的多余部分,完成修剪。
案例2：批量删除多余线条
- 绘制一个矩形和一组穿过矩形的放射状线条。
- 输入“TR”，选择矩形作为剪切边，按回车键。
- 输入“F”启用栏选，绘制一条折线穿过所有需要修剪的线条，按回车键完成批量修剪。
相关问答FAQs
Q1：为什么修剪命令提示“未找到边”？
A1：通常是因为未选择剪切边或剪切边与修剪对象不相交，请确保先选择至少一个剪切边，并检查对象之间是否存在交点，若不相交，可在“边”选项中选择“延伸”模式。
Q2：如何快速修剪多个对象而不重复选择剪切边？
A2：启动修剪命令后，直接按回车键选择“全部选择”，此时所有对象均被视为剪切边，随后点击需要修剪的部分即可高效完成操作，无需重复选择边界。
