在CAD（计算机辅助设计）软件中，掌握核心命令是提升绘图效率与质量的关键，无论是二维绘图还是三维建模，熟练运用常用命令能显著减少重复操作，优化设计流程，以下从绘图编辑、尺寸标注、图层管理、视图控制、文字输入及高级功能六个维度，详细解析CAD中实用且高频的命令，并辅以操作场景说明,帮助用户系统化掌握技能。
（图片来源网络，侵删）
绘图与编辑命令：构建图形的基础
绘图命令是CAD操作的起点，而编辑命令则是对图形的优化与完善，两者结合,能快速实现复杂图形的绘制。

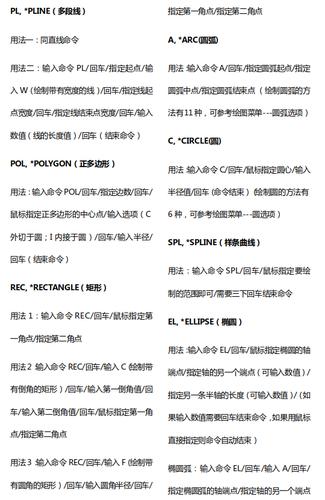

基础绘图命令
- 直线（L）：绘制直线段，通过输入端点坐标或鼠标点击确定位置，支持“闭合（C）”选项形成首尾相连的多边形。
- 圆（C）：通过圆心、半径（直径）或三点、两点方式绘制圆，常用于机械零件的孔洞、建筑平面图的柱子等。
- 矩形（REC）：绘制直角矩形，需指定第一个角点和对角点，或通过长度、宽度参数精确控制，适合门窗、家具等规则图形。
- 多段线（PL）：绘制连续的直线和圆弧组合，可统一设置线宽，常用于绘制轮廓线（如道路边线、管道走向）。
- 圆弧（A）：通过圆心、起点、端点或角度等多种方式绘制圆弧，适用于机械中的圆角过渡、建筑中的弧形门窗。
核心编辑命令
- 修剪（TR）：以选定对象为边界，修剪掉多余部分，需先选择边界对象，再点击要修剪的线条，高效处理交叉线条。
- 延伸（EX）：将对象延伸至指定边界，操作逻辑与修剪类似，用于延长线条至目标位置（如墙体延伸至轴线）。
- 偏移（O）：创建与选定对象平行的新对象，可设置偏移距离，常用于绘制等距线（如道路红线、墙体的双线表示）。
- 复制（CO/CP）：复制对象到指定位置，支持“阵列（A）”选项实现多重复制，适合批量布置相同构件（如窗户、螺栓）。
- 移动（M）：平移对象位置，通过基点和第二点确定位移方向和距离，用于调整图形布局。
尺寸标注与文字命令：确保设计规范性
尺寸标注和文字是设计图纸的重要组成部分，需符合行业规范,确保信息准确传达。
（图片来源网络，侵删）
尺寸标注命令
- 线性标注（DLI）：标注水平或垂直方向的长度，需指定第一条和第二条尺寸界线原点。
- 对齐标注（DAL）：标注倾斜对象的实际长度，自动适应角度，常用于斜线、斜边的尺寸标注。
- 半径/直径标注（DRA/DDI）：标注圆或圆弧的半径或直径，需选择标注对象，自动显示尺寸值。
- 连续标注（DCO）：基于已有尺寸标注，连续创建多个线性标注，适合串联尺寸（如建筑开间尺寸）。
- 编辑标注（ED）：修改标注文字或尺寸样式，双击标注即可快速调整数值或添加前缀/后缀。
文字与表格命令
- 单行文字（T）：添加一行文字，可设置文字高度、旋转角度，适合注释、符号说明等短文本。
- 多行文字（MT）：创建多段落文字，支持字体、颜色、编号等格式调整，常用于技术要求、设计说明。
- 表格（TABLE）：插入表格并编辑内容，可设置列数、行高、样式，用于材料表、图纸目录等结构化数据。
图层管理命令：优化图形组织
图层是CAD中管理复杂图形的核心工具，通过将不同类型的图形分配至不同图层，可实现显示控制、批量编辑。
- 图层（LA）：打开图层特性管理器，创建新图层、设置图层名称、颜色、线型、线宽，墙体”“门窗”“标注”等图层分类管理。
- 图层控制：通过“图层”工具栏快速开关（图层可见性）、冻结（不可编辑）、锁定（不可修改）图层，避免误操作。
- 匹配图层（LAYMCH）：将选定对象图层匹配至目标对象图层，快速统一图形元素的图层归属。
视图控制命令：提升绘图与查看效率
视图控制命令帮助用户在不同视角下操作图形,尤其在复杂模型中至关重要。
（图片来源网络，侵删）
- 缩放（Z）：通过“全部（A）”“窗口（W）”“动态（D）”等选项调整视图显示比例，快速聚焦细节或查看整体。
- 平移（P）：移动视图而不改变显示比例，拖动鼠标即可查看图形不同区域。
- 视图命名（VIEW）：保存当前视图，便于在复杂图纸中快速切换至预设视角（如平面图、立面图）。
- 鸟瞰视图（DSVIEWER）：在独立窗口中显示全图，通过矩形框选择区域放大，适合大型图纸的快速定位。
高级功能命令：提升设计效率与精度
除基础命令外,部分高级功能能显著优化复杂设计流程。
- 块（B/WBLOCK）：将常用图形（如门窗、家具）定义为块，插入时可统一修改，减少重复绘制；WBLOCK可保存块为独立文件供其他图纸调用。
- 阵列（AR）：创建矩形或环形阵列，设置行数、列数、间距，快速生成均匀分布的图形（如楼梯踏步、法兰孔）。
- 填充（H）：在封闭区域内添加图案填充（如混凝土、剖面线），可设置比例、角度，区分材料或区域。
- 查询命令：
- 距离（DI）：测量两点间距离，常用于尺寸核对。
- 面积（AA）：计算封闭区域面积，支持“加（A）”“减（S）”选项计算复杂总面积（如建筑面积统计）。
命令行与快捷键：加速操作的核心
高效CAD用户依赖命令行与快捷键，减少鼠标操作，提升流畅度。
- L（直线）、C（圆）、TR（修剪）等单字母快捷键，快速调用常用命令。
- 空格键/回车键：确认命令操作，避免频繁点击鼠标。
- 动态输入（F12）：在光标附近显示命令提示，直接输入参数，无需切换至命令行。
以下为常用命令及其功能速查表：
| 命令类型 | 命令 | 全称 | 主要功能 |
|---|---|---|---|
| 基础绘图 | L | LINE | 绘制直线段 |
| C | CIRCLE | 绘制圆 | |
| REC | RECTANGLE | 绘制矩形 | |
| 编辑 | TR | TRIM | 修剪多余线条 |
| O | OFFSET | 创建平行对象 | |
| 尺寸标注 | DLI | DIMLINEAR | 标注水平/垂直长度 |
| DRA | DIMRADIUS | 标注圆弧半径 | |
| 图层管理 | LA | LAYER | 管理图层特性（颜色、线型等） |
| 视图控制 | Z | ZOOM | 调整视图显示比例 |
| P | PAN | 平移视图 | |
| 高级功能 | B | BLOCK | 创建图块 |
| AR | ARRAY | 创建矩形/环形阵列 |
相关问答FAQs
Q1：如何快速选择复杂图形中的多个对象？
A：可通过以下方式高效选择：
- 窗口选择（W）：从左向右拖动鼠标，完全位于窗口内的对象被选中。
- 交叉选择（C）：从右向左拖动鼠标，与窗口相交的对象均被选中。
- 快速选择（QSELECT）：通过设置图层、颜色、线型等条件，批量筛选对象。
- 编组（G）：将多个对象定义为编组，选择其中一个即可全选编组内对象。
Q2：CAD中块（Block）与外部参照（XREF）的区别是什么？
A：两者的核心区别在于数据存储方式与编辑权限：
- 块（Block）：将图形对象定义为内部或外部块，插入后成为当前图纸的一部分，可单独编辑，但修改后需重新插入更新，适合静态、重复使用的图形（如家具、标高符号）。
- 外部参照（XREF）：将外部图纸链接至当前文件，参照内容独立存储，修改源文件后当前图纸自动更新（需重载），但无法直接编辑参照内容，适合协同设计（如建筑总图与各楼层平面图的关联）。
