在CAD软件中，三维直线命令是创建空间线段的基础工具，相比二维直线，它允许用户在X、Y、Z三个坐标轴方向上定义线段的起点和终点，从而构建复杂的三维模型或空间路径，掌握该命令的核心在于理解三维坐标系的输入方式以及辅助工具的配合使用，以下从命令调用、操作步骤、参数设置及实用技巧等方面展开详细说明。
命令调用与基础操作

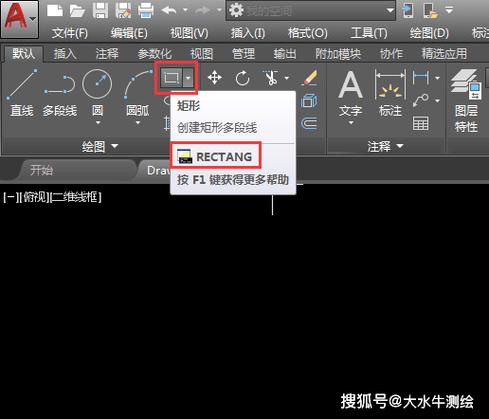

三维直线命令的启动方式主要有三种：一是通过命令行输入“3DLINE”或简化命令“3L”后按回车键；二是点击“默认”选项卡中“绘图”面板的“直线”下拉菜单，选择“三维直线”选项；三是通过快速访问工具栏自定义添加该命令，启动后，命令行会提示“指定第一点：”，此时可通过鼠标拾取点或直接输入坐标值确定起点，输入“0,0,0”可设定坐标原点为起点，接着提示“指定下一点或[放弃(U)]：”，需输入第二点坐标完成第一条线段，随后系统会连续提示“指定下一点或[闭合(C)/放弃(U)]：”，直至用户按回车键结束命令或输入“C”使线段首尾闭合。
坐标输入方法
三维直线的核心在于坐标的精确输入,常见方式包括：
- 绝对坐标输入：直接输入“X,Y,Z”格式的坐标值，如“10,20,30”表示X轴10、Y轴20、Z轴30的点。
- 相对坐标输入：在坐标前加“@”符号，如“@5,0,0”表示从上一点出发，沿X轴正方向移动5个单位。
- 极坐标输入：结合距离与角度，如“@10<45,30”表示在XY平面内投影角度为45°，与XY平面夹角为30°，长度为10的线段。
- 动态输入：开启状态栏的“动态输入”功能后，光标附近会显示坐标提示框,可直接输入Z值切换三维模式。
辅助工具的配合使用
为提高绘图精度，需结合CAD辅助工具：
- 正交模式：限制光标在三个坐标平面内移动，确保线段沿X、Y或Z轴方向绘制。
- 对象捕捉：启用端点、中点、圆心等捕捉模式，可精准连接三维对象的关键点。
- 动态UCS：允许在任意平面上临时定义用户坐标系，实现在斜面或曲面绘制直线。
- 视图控制：通过切换“西南等轴测”“东南等轴测”等三维视图,直观观察线段的空间位置。
参数设置与高级应用
在绘制过程中，命令行提供多个选项：
- 放弃(U)：输入“U”可撤销上一步操作，适用于误输坐标时的修正。
- 闭合(C)：当绘制多条线段后，输入“C”可使终点自动连接起点，形成封闭三维多边形。
- 线型与颜色：通过“特性”面板可修改三维直线的线型（如虚线、点划线）和颜色，以区分不同空间层次。
对于复杂路径，可结合三维阵列、旋转等命令批量生成线段，先绘制一条沿Z轴的直线，再使用“3DARRAY”命令环形阵列,可快速创建螺旋线结构。
常见问题与注意事项
- 坐标输入错误：若Z值未输入，系统默认为0，导致线段绘制在XY平面，需检查坐标格式是否完整。
- 视图显示异常：三维直线在俯视图中可能显示为点或重合线，需切换到三维视图观察真实形态。
- 文件兼容性：部分旧版本CAD不支持“3DLINE”命令，可改用“LINE”命令配合“@0,0,Z”方式实现三维绘制。
相关问答FAQs
问题1：如何绘制与已知三维平面平行的直线？
解答：首先使用“UCS”命令将坐标系调整至与已知平面重合，例如选择“三点”选项，依次拾取平面上的三个点定义新坐标系，之后启动三维直线命令，在当前XY平面内绘制直线即可保证与原平面平行，绘制完成后，可恢复世界坐标系（UCS命令输入“W”）。
问题2：三维直线为何无法进行布尔运算？

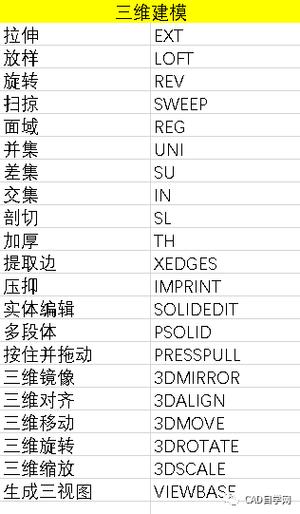

解答：三维直线属于线框模型，仅包含几何信息，没有体积和面域属性，因此无法直接进行并集、差集等布尔运算，若需对三维直线进行编辑，可使用“拉伸”（EXTRUDE）命令将其生成三维实体，或通过“扫掠”（SWEEP）命令沿路径创建复杂形状，布尔运算仅适用于面域、实体等三维模型。
