在CAD设计中,快捷键是提升绘图效率的核心技能，熟练掌握常用工具命令的快捷键能显著减少鼠标操作时间，加快工作流程，以下从基础绘图、编辑修改、视图控制、标注文字、图层管理及高级功能六大模块，详细解析CAD工具命令的快捷键用法及实用技巧。

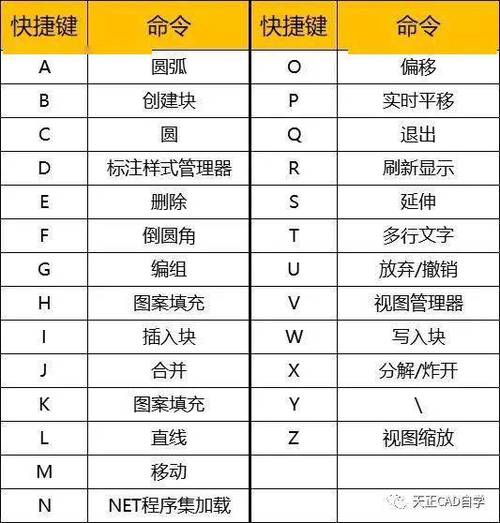

基础绘图类快捷键
基础绘图命令是CAD绘图的起点,包括点、线、圆、多边形等基本元素的绘制，掌握这些快捷键能快速构建图形框架。
| 命令全称 | 快捷键 | 功能说明 |
|---|---|---|
| LINE | L | 绘制直线，可通过输入坐标或直接点击确定起点和终点，支持“闭合（C）”选项形成封闭图形。 |
| POINT | PO | 绘制单点或多点，可通过“点样式（DDPTYPE）”调整点的大小和样式。 |
| CIRCLE | C | 绘制圆，默认通过圆心和半径确定，支持“三点（3P）、两点（2P）、相切相切半径（T）”等子选项。 |
| ARC | A | 绘制圆弧，默认通过三点（起点、圆心、端点）绘制，提供多种绘制方式（如起点、圆心、角度）。 |
| POLYGON | POL | 绘制正多边形，可输入边数（3-1024），通过“内接于圆（I）”“外切于圆（C）”或边长确定大小。 |
| RECTANGLE | REC | 绘制矩形，通过指定对角点或输入长度、宽度创建，支持“圆角（F）”“倒角（C）”等修饰选项。 |
| SPLINE | SPL | 绘制样条曲线，通过多个控制点生成平滑曲线，常用于绘制不规则轮廓，如地形、剖面线等。 |
编辑修改类快捷键
编辑命令是对已绘制图形进行调整优化的关键,包括移动、复制、修剪、延伸等操作，灵活运用可快速修正图形细节。
| 命令全称 | 快捷键 | 功能说明 |
|---|---|---|
| MOVE | M | 移动对象，通过基点和目标点定位，结合“位移（D）”选项可输入精确移动距离。 |
| COPY | CO/CP | 复制对象，支持“多重复制（M）”，一次操作生成多个副本，比“复制粘贴”更灵活。 |
| ROTATE | RO | 旋转对象，指定基点和旋转角度（输入角度值或拖动确定），支持“参照（R）”对齐旋转。 |
| SCALE | SC | 缩放对象，指定基点和比例因子，支持“参照（R）”按参照长度缩放，保持图形比例。 |
| TRIM | TR | 修剪对象，选择剪切边界后，点击要修剪的部分，可延伸或剪切直线、圆弧等。 |
| EXTEND | EX | 延伸对象，选择边界对象后，点击要延伸的对象，使其精确延伸至边界。 |
| FILLET | F | 倒圆角，设置半径后，选择两条直线或圆弧，在交点处生成圆角，半径为0可修剪延伸至交点。 |
| CHAMFER | CHA | 倒角，设置距离或角度后，选择两条直线，生成斜角连接，适用于机械设计中的棱角处理。 |
| BREAK | BR | 打断对象，选择对象后指定两点将其分割，或直接“打断于点（F）”将对象分为两部分。 |
| JOIN | J | 合并对象，将相似对象（如直线与直线、圆弧与圆弧）合并为一个整体，需确保首尾相连。 |
视图控制类快捷键
视图操作是CAD绘图中的高频操作,通过缩放、平移、视口切换等命令，可灵活观察和编辑图形细节。
| 命令全称 | 快捷键 | 功能说明 |
|---|---|---|
| ZOOM | Z | 缩放视图，常用子命令包括“实时缩放（Z+空格+拖动）”“窗口缩放（W）”“全部缩放（A）”“范围缩放（E）”。 |
| PAN | P | 平移视图，按住鼠标左键拖动可移动整个图形，不改变缩放比例。 |
| VIEWRES | 设置视图分辨率，影响圆弧、圆的平滑度，输入值越大显示越平滑（默认1000）。 | |
| VPORTS | 创建视口，将绘图区域分割为多个独立视图，方便同时观察模型的不同角度。 | |
| VSCURRENT | 切换视觉样式，如“二维线框（2D）”“三维隐藏（3D）”“概念（C）”等，改变图形显示效果。 |
标注文字类快捷键
标注和文字是传递图形尺寸、说明信息的重要载体，掌握相关快捷键能快速添加和管理注释内容。
| 命令全称 | 快捷键 | 功能说明 |
|---|---|---|
| DIMLINEAR | DLI | 线性标注，标注水平或垂直方向的尺寸，需指定尺寸界线原点和尺寸线位置。 |
| DIMALIGNED | DAL | 对齐标注，标注倾斜对象的尺寸，尺寸线与对象平行，适用于非水平/垂直线段。 |
| DIMRADIUS | DRA | 半径标注，标注圆或圆弧的半径，显示前缀“R”。 |
| DIMDIAMETER | DDI | 直径标注，标注圆或圆弧的直径，显示前缀“Φ”。 |
| DIMANGULAR | DAN | 角度标注，标注两条直线、圆弧或三点间的角度，显示单位为度（°）。 |
| QLEADER | LE | 快速引线，通过引线和箭头添加注释文字，常用于标注倒角、孔位等局部细节。 |
| MTEXT | T/MT | 多行文字，创建多段落文本，支持插入符号、调整字体和段落格式，比单行文字更灵活。 |
| STYLE | ST | 文字样式，设置文字的字体、高度、宽度比例等，统一管理图形中的文字格式。 |
图层管理类快捷键
图层是CAD组织图形的核心工具,通过图层可控制对象的显示、颜色、线型等属性，合理管理图层能大幅提升绘图规范性。
| 命令全称 | 快捷键 | 功能说明 |
|---|---|---|
| LAYER | LA | 打开“图层特性管理器”，创建、删除图层，设置图层颜色、线型、线宽及开关状态。 |
| LAYERP | 放弃对图层的最后一次修改，恢复图层特性更改前的状态。 | |
| VPLOKCK | 视口解锁/锁定，锁定视口后无法修改视口内的图形，避免误操作。 | |
| LAYISO | 隔离图层，仅显示选定对象所在的图层，其他图层暂时关闭，便于局部编辑。 | |
| LAYUNISO | 取消隔离，恢复所有图层的显示状态。 |
高级功能类快捷键
高级功能包括块定义、属性编辑、设计中心等，适用于复杂图形的绘制和协同设计，能提高绘图标准化和复用性。
| 命令全称 | 快捷键 | 功能说明 |
|---|---|---|
| BLOCK | B | 创建块，将选定的图形对象定义为块，可插入到同一文件的任意位置，支持“分解（X）”选项。 |
| INSERT | I | 插入块，将已定义的块或外部图形文件插入当前绘图区，可设置缩放比例和旋转角度。 |
| ATTDEF | ATT | 定义属性，为块添加可编辑的文字信息（如编号、名称），插入块时需输入属性值。 |
| ADCENTER | ADC | 设计中心，管理图形文件、块、样式等资源，可直接拖拽资源到当前图形，实现资源共享。 |
| MATCHPROP | MA | 特性匹配，将源对象的属性（颜色、线型、图层等）复制到目标对象，类似“格式刷”。 |
| MEASURE | ME | 定距等分，沿对象按指定间距插入点或块，用于标注路径长度或均匀分布元素。 |
| DIVIDE | DIV | 定数等分，沿对象按指定段数插入点或块，用于均分图形（如将圆6等分）。 |

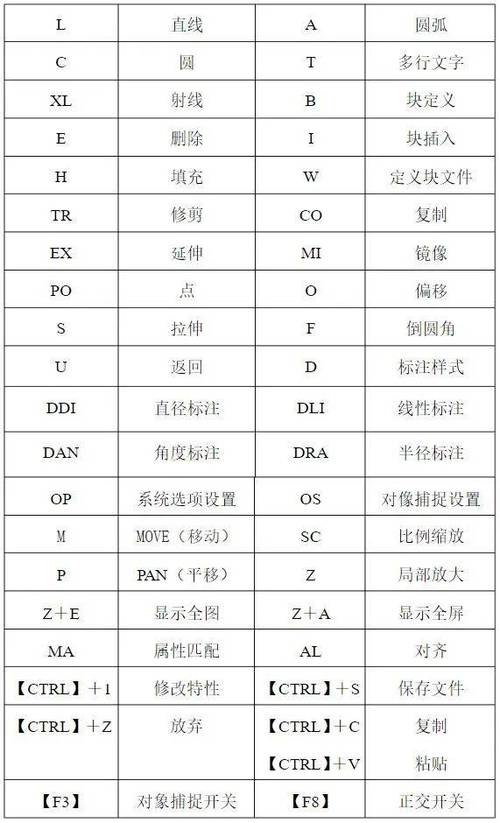

实用技巧与注意事项
- 自定义快捷键：通过“选项（OP）→ 用户系统配置→ 自定义右键→ 自定义按钮”可修改或创建快捷键，将常用命令设置为易记的组合（如“XL”替代“XLINE”）。
- 命令简写记忆：CAD快捷键通常为命令全称的前1-3个字母（如“CIRCLE→C”），部分命令存在简写（如“COPY→CO/CP”），需注意区分。
- 命令行提示：执行命令时，命令行会显示子选项（如“TRIM”命令提示“选择对象或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]”），输入括号内大写字母可快速切换选项。
相关问答FAQs
Q1：如何快速查找CAD中不熟悉的命令快捷键？
A1：可通过以下方法快速查找快捷键：
① 命令行输入“命令别名（ALIAS）”或“系统变量（SYSVDLG）”查看当前命令的快捷键设置；
② 按住“Ctrl+Shift+C”组合键打开“快捷键自定义”对话框，浏览所有命令的默认快捷键；
③ 使用“帮助（F1）”命令，在帮助文档中搜索命令名称，查看详细说明及快捷键。
Q2：为什么输入快捷键后命令无反应？如何解决？
A2：输入快捷键无反应通常由以下原因导致：
① 快捷键被占用：检查是否与其他软件快捷键冲突，可通过“选项→用户系统配置→自定义右键”重新设置快捷键；
② 命令处于执行状态：按“Esc”键取消当前命令，或输入“U”撤销上一步操作；
③ 输入法问题：确保输入法为英文状态（关闭中文输入法），CAD快捷键仅支持英文输入；
④ 自定义文件损坏：在“选项→文件→支持文件搜索路径”中恢复默认配置文件，或备份并删除“acad.pgp”文件后重启CAD（该文件用于存储自定义快捷键）。
