CAD的修剪命令（TRIM）是绘图过程中最常用、最核心的编辑工具之一，主要用于按照其他对象的边界精确地修剪多余的部分，实现图形的精准修改和细节完善，无论是绘制建筑平面图的门窗洞口、机械零件的轮廓细节，还是调整管线的交叉连接，修剪命令都能大幅提升绘图效率和准确性，要熟练掌握修剪命令，需要从其基本原理、操作步骤、高级技巧及注意事项等多个维度系统学习。
修剪命令的基本原理与启动方式

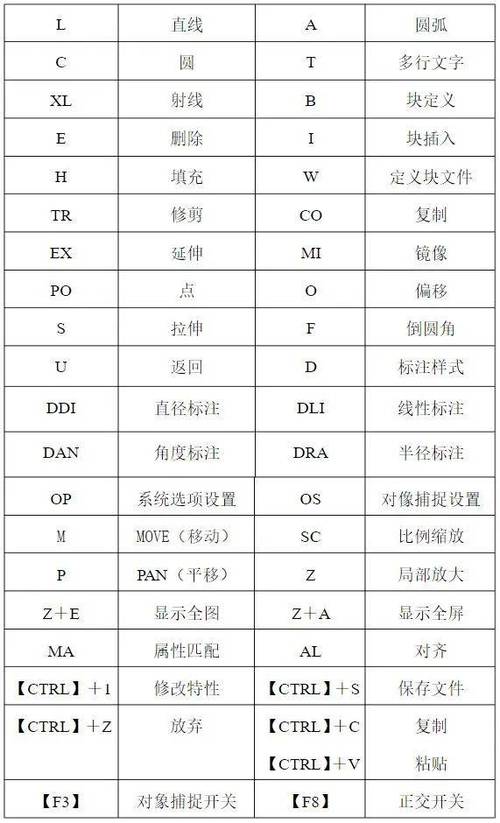

修剪命令的核心逻辑是“以选定对象为边界，裁剪掉指定对象超出边界的那部分”，使用时必须明确两个要素：作为“剪刀”的边界对象和需要被“修剪”的目标对象，在CAD中，启动修剪命令主要有三种方式：一是通过命令行直接输入“TRIM”或简化命令“TR”，按回车键确认；二是点击功能区“修改”面板中的“修剪”按钮（通常显示为剪刀图标）；三是通过经典菜单栏“修改”→“修剪”选项，启动命令后，命令行会提示“当前设置：投影=UCS，边=无”，这是修剪命令的默认参数，后续可根据需求调整。
修剪命令的详细操作步骤
基础修剪操作（单边界修剪）
以修剪一条直线超出另一条直线的部分为例,具体步骤如下：
- 步骤1：启动修剪命令，输入“TR”后回车，进入修剪模式。
- 步骤2：选择边界对象，命令行提示“选择对象或 <全部选择>”，此时需要先选择作为“剪刀”的对象，用鼠标点击要作为边界的直线（该直线会高亮显示），按回车键确认选择，注意：若直接按回车键，则表示“全部选择”，即绘图区中所有对象都会被自动识别为边界对象。
- 步骤3：选择要修剪的对象，边界对象选择完成后，命令行提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]”，此时用鼠标点击需要被修剪的目标对象（例如超出边界的那部分直线），被点击的部分会立即被删除，若需要修剪多个对象，可连续点击，最后按回车键结束命令。
多边界与复杂对象修剪
当需要同时以多个对象为边界修剪目标时,操作流程与基础修剪类似，只需在“选择对象”步骤中框选或连续选择所有边界对象，再按回车键，然后逐一或框选需要修剪的目标部分即可，在绘制建筑墙体时，若需用两条相交的直线作为边界修剪墙线，只需先选择这两条直线作为边界，再点击墙线上需要删除的多余段即可，对于圆、多段线、样条曲线等复杂对象，修剪命令同样适用，但需注意：修剪圆时，若边界与圆有多个交点，CAD会按“从点击点最近的交点开始，沿顺时针方向修剪”的规则执行；修剪多段线时，会保留多段线的整体性，不会打断其顶点关联。
修剪命令的参数选项详解
在修剪过程中,命令行提示的多个参数选项可应对复杂绘图需求，常用选项如下表所示：
| 选项名称 | 命令行提示全称 | 功能说明 | 操作示例 |
|---|---|---|---|
| 栏选（F） | Fence | 通过绘制临时直线（栅栏）一次性选择多个需要修剪的对象，无需逐一点击 | 输入“F”后，绘制一条穿过所有目标对象的直线，按回车键即可修剪与直线相交的所有对象 |

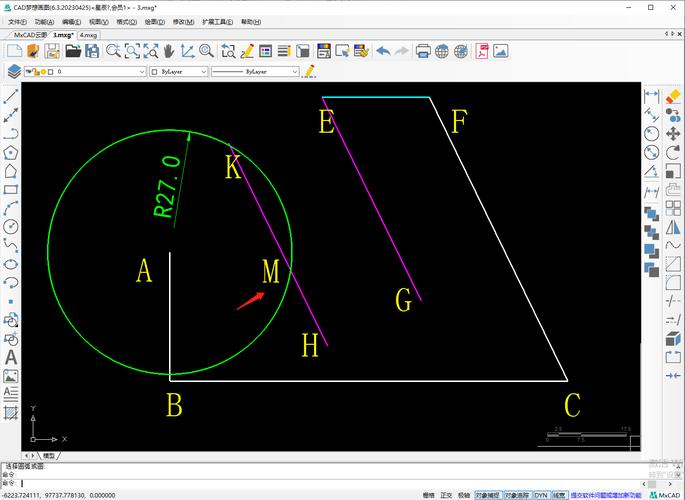

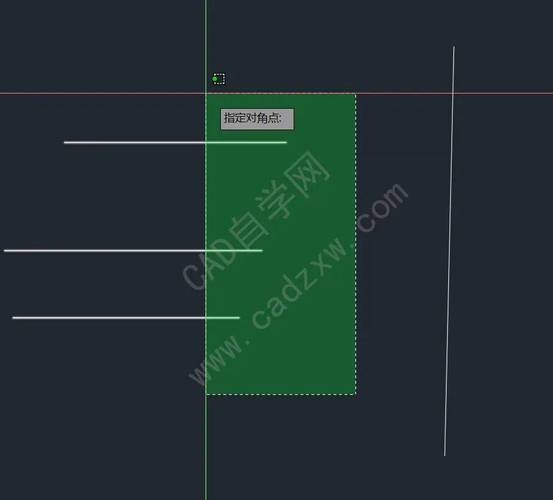

| 窗交（C） | Crossing | 通过交叉窗口选择对象，仅选择完全包含在窗口内或与窗口边界相交的对象进行修剪 | 输入“C”后，拖拽鼠标绘制一个交叉窗口，窗口内及与窗口相交的对象会被纳入修剪范围 |
| 边（E） | Edge | 控制是否延伸边界进行修剪，默认“无”表示仅修剪与边界实际相交的对象，“延伸”则可修剪与边界延长线相交的对象 | 输入“E”后选择“延伸”，即可修剪看似未接触但延长线相交的对象（如两条未相交的平行线） |
| 删除（R） | Delete | 修剪完成后，直接删除选定的对象，无需退出修剪命令 | 输入“R”后选择要删除的对象，删除后自动返回修剪模式 |
修剪命令的高级应用技巧
“全部选择”与快速修剪
当绘图区中对象较多且大部分都需要以现有对象为边界修剪时,可在“选择对象”步骤中直接按回车键（执行“全部选择”），此时所有对象都会自动成为边界，后续只需点击需要修剪的部分即可，无需手动选择边界，大幅提升修剪效率。
结合“Shift键”实现延伸功能
在修剪命令激活状态下,若按住“Shift键”点击目标对象，CAD会临时切换到“延伸”模式，将对象延伸至最近的边界而非修剪，这一技巧避免了频繁退出修剪命令切换到延伸命令的操作，尤其适用于需要“修剪”与“延伸”交替进行的场景（如调整管线连接）。
修剪“不可见”对象
对于被其他对象遮挡的边界或目标对象,可通过“对象选择设置”中的“允许/禁止选择锁定图层”或临时关闭遮挡图层，确保能准确选择到需要的对象，使用“窗交（C）”选项可快速选择被遮挡但仍与窗口相交的对象。
使用修剪命令的注意事项
- 边界对象必须存在：修剪命令必须有明确的边界对象，若未选择边界或边界与目标对象无实际/延长线交点，修剪操作将无法执行。
- 复杂对象的修剪顺序：对于由多段线、块等复杂对象构成的图形，建议先分解对象（使用“X”命令）再修剪，否则可能因对象嵌套导致修剪失败。
- 参数设置的合理性：默认“边=无”适用于大多数场景，但当边界与目标对象看似未相交时，需检查是否需要启用“边=延伸”选项，避免遗漏修剪。
- 误操作的撤销：若修剪错误，可通过输入“U”撤销上一步操作，或使用“放弃（U）”选项连续撤销多步操作。
相关问答FAQs
Q1：修剪命令中“栏选（F）”和“窗交（C）”有什么区别？如何选择使用？
A：“栏选（F）”是通过绘制任意方向的连续直线作为选择路径，所有与路径相交的对象都会被选中，适合选择分散且不规则排列的目标对象；而“窗交（C）”是通过拖拽矩形窗口选择对象，仅选择完全包含在窗口内或与窗口边界相交的对象，适合选择集中、规则排列的目标对象，修剪多条分散的线段时用“栏选”更高效，修剪一个矩形区域内的多条线段时用“窗交”更便捷。
Q2：为什么有时候修剪命令点击目标对象后没有反应？如何解决？
A：通常由以下原因导致：① 未选择边界对象或边界对象与目标对象无实际/延长线交点，需重新检查边界选择；② 目标对象与边界对象位于不同图层且图层被锁定或冻结，需解锁或解冻相关图层；③ 目标对象是块、外部参照等未分解的复杂对象，需先使用“X”命令分解后再修剪；④ 修剪参数设置错误（如“边=无”时边界与目标对象未相交），可尝试将“边”设置为“延伸”，逐一排查上述原因即可解决。
