梯形图命令是一种广泛应用于工业自动化控制领域的编程语言，主要用于可编程逻辑控制器（PLC）的程序设计，它采用图形化的表示方式，模拟继电器控制电路的逻辑关系，使得工程师能够直观地理解和编写控制逻辑，梯形图命令基于继电器梯形图的原理，通过触点、线圈和功能框等基本元素组合，实现对工业设备运行状态的精确控制，以下将从梯形图的基本结构、常用命令类型、编程规则及实际应用场景等方面进行详细阐述。
梯形图的基本结构由左侧的垂直电源线（称为“左母线”）和右侧的垂直返回线（称为“右母线”）组成，中间通过水平连接线和各种逻辑元件串联或并联构成控制回路，每个梯级（rung）代表一个独立的逻辑行，从左母线开始，经过触点的组合逻辑，最终驱动线圈或功能框，触点分为常开（NO）和常闭（NC）两种类型，常开触点在条件满足时导通，常闭触点则在条件不满足时导通，线圈通常代表输出设备，如电机、电磁阀或指示灯等，当其左侧的逻辑条件为真时，线圈被激励，对应的输出设备动作，功能框则用于实现更复杂的运算，如定时器、计数器或数学运算等。
在梯形图编程中，常用的命令类型包括基本逻辑命令、定时器命令、计数器命令和功能命令等，基本逻辑命令包括与（AND）、或（OR）、非（NOT）等逻辑运算，通过触点的串并联实现，多个常开触点串联表示“与”逻辑，即所有触点均闭合时，回路导通；多个触点并联则表示“或”逻辑，任一触点闭合即可导通通，定时器命令用于实现延时控制，常见的有接通延时定时器（TON）、断开延时定时器（TOF）和保持型定时器（RTO），以TON为例，当输入条件满足时，定时器开始计时，达到预设时间后，定时器触点动作，驱动输出设备，计数器命令用于计数功能，包括加计数器（CTU）、减计数器（CTD）和加减计数器（CTUD），通过脉冲信号触发，达到设定计数值后，计数器触点动作，功能命令则包括比较、移位、数学运算等高级功能，例如CMP命令用于比较两个数值的大小，MOV命令用于数据传输,SHL命令用于数据移位等。
梯形图编程需遵循一定的规则以确保程序的正确性和可读性，每个梯级必须以触点开始，以线圈或功能框结束，不能直接将线圈与左母线连接（除非使用特殊指令），触点和线圈不能直接串联或并联，必须通过水平连接线连接，梯形图的编写应遵循从左到右、从上到下的顺序，避免复杂的交叉连线，必要时可通过分支指令（如分支开始和分支结束）实现多路逻辑控制，在实际编程中，还需注意输入/输出（I/O）地址的分配，确保每个触点和线圈对应的物理地址与硬件接线一致,避免逻辑错误。
梯形图命令的应用场景非常广泛，几乎涵盖了所有工业自动化领域，在制造业中，梯形图常用于控制生产线上的传送带、机械臂和装配设备等，实现顺序控制和逻辑联锁，在包装机控制中，通过梯形图实现物料检测、定位、封合等步骤的自动化操作，在过程控制领域，梯形图与传感器、执行器结合，用于温度、压力、流量等参数的监测和调节，如锅炉燃烧控制系统的逻辑编程，在楼宇自动化中，梯形图可用于电梯控制、照明系统监控和空调系统调节等，梯形图也广泛应用于交通信号控制、水处理系统、能源管理等场景,其稳定性和可靠性使其成为工业控制的核心工具。

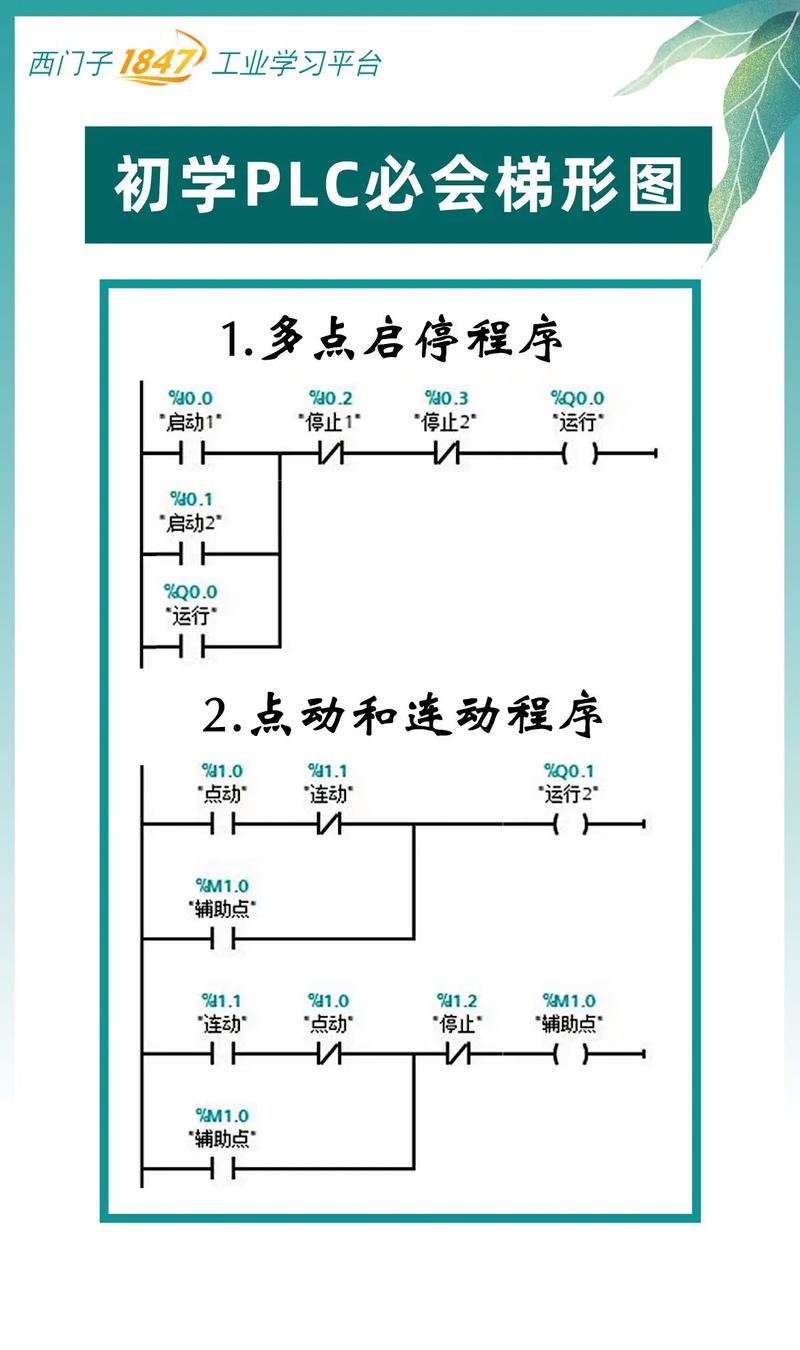

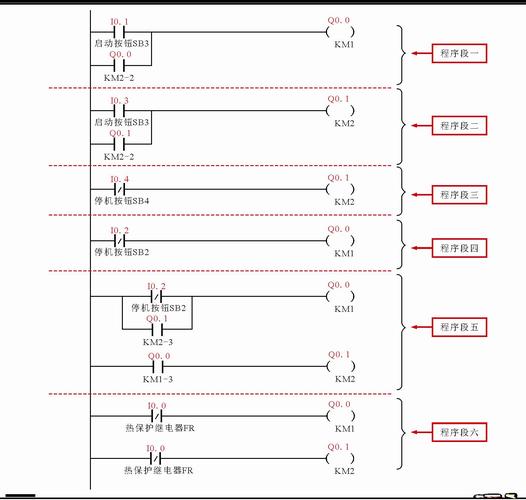

为了更直观地理解梯形图命令的应用，以下通过一个简单的例子说明，假设有一个电机控制回路，要求按下启动按钮后电机运行，同时按下停止按钮或热继电器动作时电机停止，对应的梯形图程序可设计为：第一梯级中，启动按钮（常开触点）与停止按钮（常闭触点）、热继电器（常闭触点）串联，驱动电机线圈（KM），当启动按钮按下时，常开触点闭合，回路导通，电机运行；当停止按钮按下或热继电器动作时，常闭触点断开，回路断开，电机停止，该程序体现了梯形图的基本逻辑控制功能,简单易懂且易于实现。

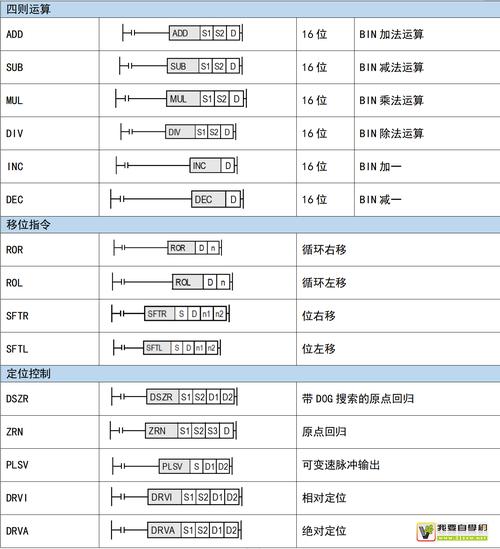

以下是梯形图编程中常见命令的符号及功能说明表：
| 命令类型 | 符号 | 功能描述 |
|---|---|---|
| 常开触点 | 输入条件满足时导通 | |
| 常闭触点 | 输入条件不满足时导通 | |
| 线圈 | 输出设备，逻辑条件为真时激励 | |
| 接通延时定时器（TON） | TON | 输入条件满足后延时导通 |
| 加计数器（CTU） | CTU | 脉冲上升沿计数，达到设定值时导通 |
| 与逻辑（AND） | 多个触点串联，全部满足时导通 | |
| 或逻辑（OR） | 多个触点并联，任一满足时导通 |
在实际应用中，梯形图命令的编写需要结合具体的PLC型号和编程软件，如西门子的STEP 7、罗克韦尔的RSLogix等，不同品牌的PLC在指令集和语法上可能存在差异，但基本逻辑原理相似，工程师需熟悉硬件配置和指令手册，根据控制需求合理设计梯形图程序，并进行仿真测试和现场调试,以确保系统的稳定运行。
相关问答FAQs：
-
问：梯形图与功能块图（FBD）有何区别？
答：梯形图采用继电器电路的图形化表示，侧重于逻辑控制和顺序控制，适合离散量控制；而功能块图使用功能模块的连接表示控制逻辑，更适合连续过程控制和复杂算法实现，梯形图更直观易学，功能块图则模块化程度更高,适合复杂系统设计。 -
问：如何优化梯形图程序以提高执行效率？
答：优化梯形图程序的方法包括：减少不必要的梯级和触点，避免复杂的串并联结构；合理使用定时器和计数器，避免重复逻辑；将常用功能封装为子程序或功能块，减少代码冗余；添加注释和分段标注，提高程序可读性；通过编程软件的仿真功能测试程序逻辑，确保无冗余或冲突，定期备份和更新程序，根据实际运行情况调整逻辑,也有助于提升程序效率。
