在CAD软件中，比例修改是绘图过程中常见的操作，无论是调整整体图形的缩放比例，还是修改特定对象的尺寸比例，都需要借助相应的命令和工具，比例修改的准确性直接影响图纸的规范性和后续施工的可行性，因此掌握正确的操作方法至关重要，CAD中比例修改的命令主要分为全局比例调整、对象比例调整和注释比例调整三大类，每种类型针对不同的应用场景,需要结合实际需求灵活选择。
全局比例调整通常用于整个图形的缩放，最常用的命令是SCALE（缩放），该命令可以通过指定基点和比例因子来放大或缩小选中的对象，当需要将整个图形缩小一半时，可以选择所有对象，执行SCALE命令，指定基点（如图纸原点），然后输入比例因子0.5即可，需要注意的是，SCALE命令是等比例缩放，会同时改变对象的尺寸和位置，因此在操作前建议先备份原图形，避免误操作导致数据丢失，对于包含块、外部参照等复杂对象的图形，直接使用SCALE命令可能会影响对象的关联性,此时需要谨慎操作或先分解对象。

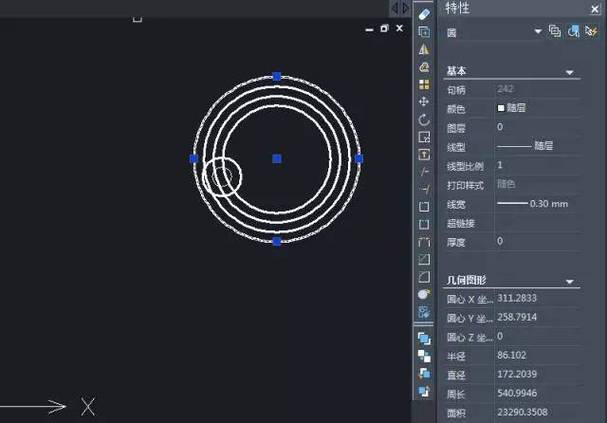

对于特定对象的比例调整，CAD提供了多种灵活的命令，修改直线的长度可以使用LENGTHEN（拉长）命令，通过输入增量、百分比或总长度来调整；修改圆的半径可以使用STRETCH（拉伸）命令，选中圆后直接拖动控制点即可调整大小，对于多段线、矩形等复合对象，可以使用PEDIT（多段线编辑）命令中的“宽度”选项来统一调整线宽比例，如果需要对多个对象进行批量比例调整，可以使用ARRAY（阵列）命令结合SCALE功能，或通过“特性”选项板（PROPERTIES命令）精确修改每个对象的尺寸参数，在修改对象比例时，务必确保基点的选择合理，否则会导致对象位置偏移,影响整体布局。
注释比例调整是CAD制图中较为特殊的一类操作，主要用于标注、文字、块等注释性对象的比例适配，在AutoCAD中，注释对象具有“注释比例”特性，可以通过ANNOPTIONS命令打开“注释比例”对话框，为不同视口或布局设置不同的注释比例，当修改全局比例时，注释对象会根据设定的比例自动调整显示大小，而保持实际尺寸不变，在布局空间中创建一个比例为1:100的视口，标注的尺寸会自动放大100倍，以保证在图纸上的显示符合规范，如果需要手动调整注释比例，可以使用SCALELIST命令编辑比例列表，或通过“特性”选项板修改注释对象的“标注比例”参数，对于块参照，可以使用BLOCK命令打开“块定义”对话框，在“块单位”选项中设置比例，或在插入块时通过“插入”选项卡指定比例因子。

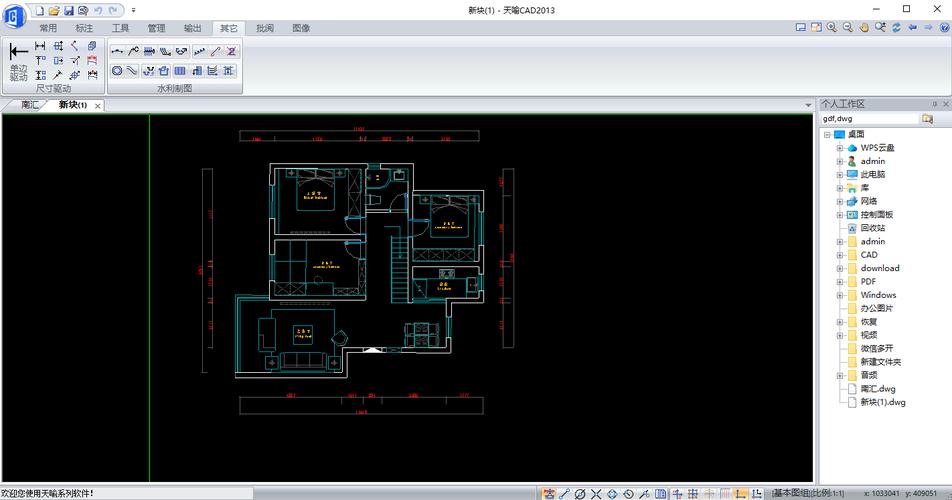

在实际操作中，比例修改往往需要结合图层、属性和外部参照等功能协同完成，当修改建筑平面图的比例时，可以将墙体、门窗等基本图形放在一个图层，将标注、文字等注释对象放在另一个图层，分别调整各自的比例，避免相互干扰，对于包含外部参照的图形，可以在“外部参照”选项板中调整参照的比例，或使用XREF命令绑定参照后再进行比例修改，CAD的图纸集功能也支持批量管理多个图纸的比例，通过“图纸集特性”对话框可以统一设置图纸的比例和单位,提高工作效率。

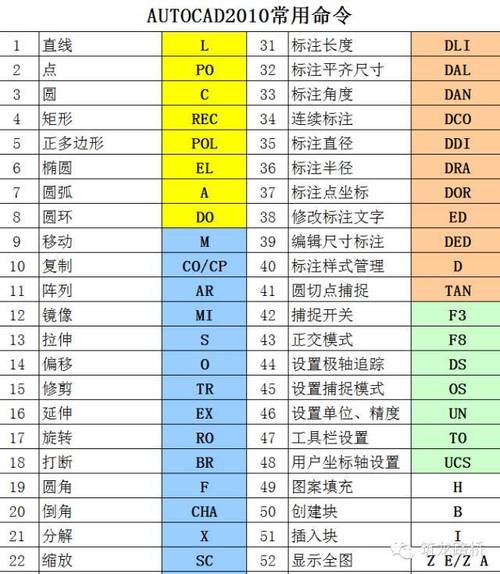

为了更直观地展示不同比例修改命令的应用场景,以下列出常用命令及其适用范围：
| 命令名称 | 主要功能 | 适用对象 | 操作要点 |
|---|---|---|---|
| SCALE | 等比例缩放对象 | 所有图形对象 | 需指定基点和比例因子 |
| LENGTHEN | 调整对象长度 | 直线、圆弧、多段线 | 支持增量、百分比、动态等多种模式 |
| STRETCH | 拉伸对象并调整比例 | 直线、多段线、圆等 | 使用交叉窗口选择对象 |
| PEDIT | 编辑多段线属性 | 多段线、矩形、多边形 | 可调整宽度、拟合曲线等 |
| ANNOPTIONS | 管理注释比例 | 标注、文字、块 | 可为不同视口设置独立比例 |
| SCALELIST | 编辑比例列表 | 注释对象 | 添加、删除或修改比例值 |
| PROPERTIES | 修改对象特性 | 所有对象 | 可精确调整尺寸、比例、图层等参数 |
需要注意的是，比例修改操作应遵循CAD制图规范，避免随意缩放导致比例失调，在修改比例前，建议先检查对象的图层特性和单位设置，确保比例调整后不会影响数据的准确性，对于复杂的图形，可以先使用块或外部参照功能将部分对象组合，再进行整体比例调整，以提高操作效率，CAD的“布局”空间支持多视口比例显示，可以通过MVSETUP命令快速设置视口比例,实现不同比例图纸的统一管理。
相关问答FAQs：
-
问：为什么使用SCALE命令缩放块后，块内的对象比例异常？ 答：这是因为块定义时包含了固定的比例参数，解决方法有两种：一是先使用EXPLODE命令分解块，再执行SCALE命令；二是在插入块时，通过“插入”选项卡的“比例”选项直接设置比例因子，避免后期修改，检查块定义中的“统一比例”选项是否勾选,未勾选时可能导致XYZ轴比例不一致。
（图片来源网络，侵删） -
问：如何批量修改多个标注的比例而不影响图形本身？ 答：可以使用CAD的“选择类似”功能（SELECT命令后输入SI）快速选中所有标注，然后打开“特性”选项板，修改“标注比例”或“全局比例”参数，如果需要针对不同视口设置不同比例，可以在布局空间中选中视口内的标注，通过“注释比例”下拉菜单选择合适的比例值，使用QSELECT命令可以按类型快速选择标注,再统一调整比例。
