在CAD绘图过程中，经常需要对图形进行缩放操作以适应不同的设计需求，而传统的缩放命令（如SCALE）通常只能进行等比例缩放，即保持图形的长宽比不变，但在实际工程中，往往需要对图形进行不等比缩放，即分别调整X、Y、Z轴方向的缩放比例，例如将一个矩形在长度方向放大1.5倍，在宽度方向缩小0.8倍，要实现这一功能，CAD中虽然没有直接名为“不等比缩放”的独立命令，但可以通过多种方式组合操作完成，其中最常用的是利用“参照缩放”（参照缩放结合拉伸）或“三维缩放”（3DScale）命令，以及通过“块”属性或“工具选项板”中的参数化功能来实现,以下将详细介绍几种不等比缩放的操作方法及注意事项。
通过“参照缩放”与“拉伸”组合实现不等比缩放
对于二维图形，若需单独调整X轴或Y轴方向的尺寸，可结合“参照缩放”和“拉伸”（STRETCH）命令分步操作，具体步骤如下：
- 确定缩放基准：假设要将一个长100、宽50的矩形在X轴方向放大至150（比例1.5），Y轴方向缩小至40（比例0.8），以矩形左下角为基点，使用“参照缩放”命令将X轴方向缩放至目标长度。
- 执行命令

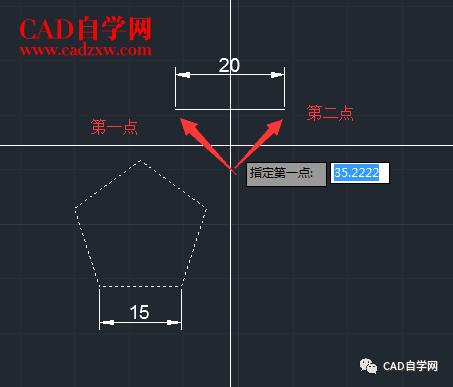

SCALE，选择矩形后指定基点（左下角角点），输入R选择“参照”选项，依次拾取矩形左下角和右上角，获取当前长度100，然后输入目标长度150，完成X轴方向的等比缩放（此时矩形变为150×50）。
- 执行命令
- 调整Y轴方向：使用“拉伸”（STRETCH）命令调整Y轴尺寸，执行
STRETCH命令，通过交叉窗口选择矩形上侧边（仅选中上边和两个上角点），指定基点为上边中点，然后向下移动鼠标，输入动态距离或使用“从-到”模式：输入D选择“位移”，指定第一个点为上边中点，第二个点的相对坐标为@0,-10（因当前高度50，目标40，需缩小10），完成Y轴方向调整。
此方法适用于简单图形，但对复杂图形可能需要多次操作,且容易导致图形变形或关联元素错位。
利用“三维缩放”（3DScale）命令处理三维图形
对于三维模型，CAD提供了“三维缩放”（3DScale）命令，可直接对不同轴向进行不等比缩放，操作步骤如下：
- 执行命令：输入

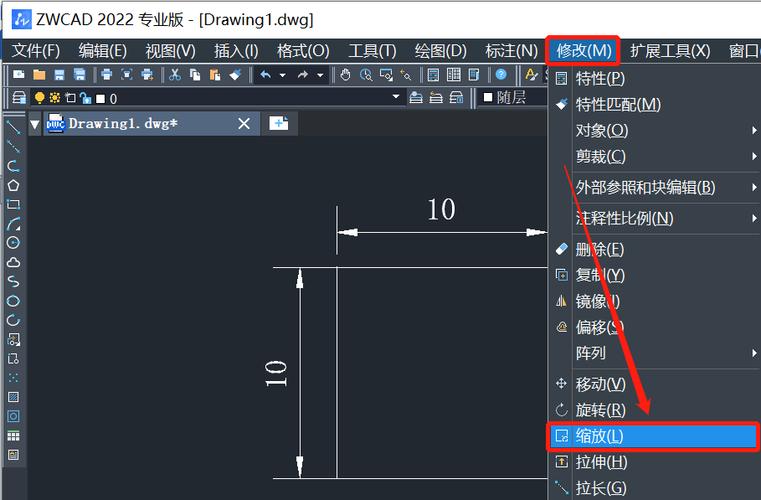

3DScale或通过“修改”菜单→“三维操作”→“三维缩放”选择三维实体。 - 指定缩放轴：命令行提示“指定缩放轴点或[对象/上一个/视图/世界X轴/世界Y轴/世界Z轴/X/Y/Z]”，选择目标轴（如选择“X轴”则仅缩放X方向）。
- 输入缩放比例：根据提示输入缩放比例因子（如X轴输入1.5，Y轴输入0.8），或通过“参照”选项以指定长度为基准进行缩放。
此方法的优势是可直接作用于三维对象，且保持模型的空间关系，但对二维图形需先转换为三维对象（如通过“拉伸”命令）才能使用。
通过“块”属性与“动态块”实现参数化不等比缩放
若需频繁对同类图形进行不等比缩放，可创建“动态块”，通过自定义参数和动作实现灵活调整，步骤如下：
- 创建块：将需缩放的图形定义为块（
BLOCK命令），指定基点。 - 添加参数：在块编辑器中（
BEDIT命令），添加“线性参数”（用于控制X/Y轴尺寸）和“拉伸动作”或“缩放动作”。 - 配置动作：选择“缩放动作”，将其与线性参数关联，并设置缩放比例的范围和增量，为X轴参数设置最小值1、最大值5，增量为0.1；Y轴同理。
完成动态块创建后，插入块时可直接通过夹点拖动调整各轴向比例，无需重复输入命令,适合标准化设计场景。
使用“工具选项板”中的“缩放”工具
CAD的工具选项板中预设了部分缩放工具，可通过自定义添加“不等比缩放”工具，具体操作：
- 打开工具选项板（
Ctrl+3），在“命令”选项卡中找到“缩放”工具，拖至绘图区。 - 右键单击工具，选择“特性”，在“自定义”选项中勾选“不等比缩放”，并设置默认比例因子。
此方法需提前配置,适合特定工作流程的快速调用。
注意事项

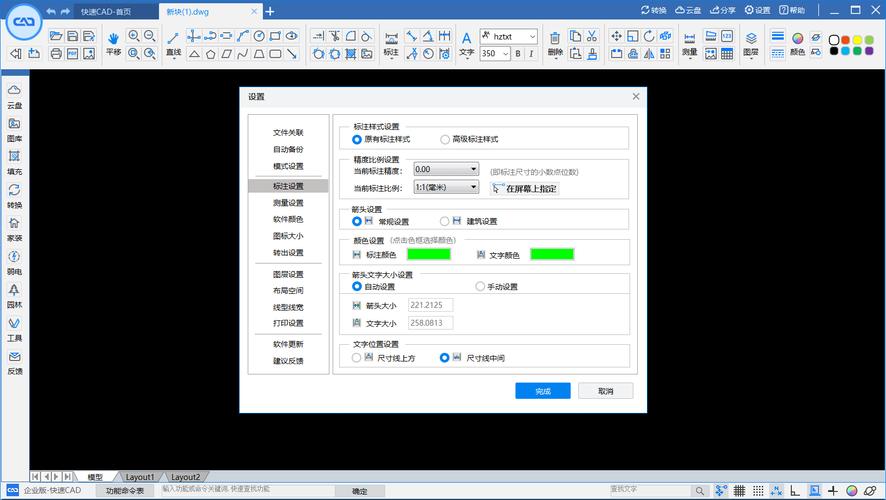

- 图形关联性：不等比缩放可能导致标注、文字等关联元素变形，建议缩放前锁定或分解关联对象，缩放后重新调整。
- 图层管理：复杂图形缩放时，可将不同类型元素置于不同图层，避免误操作。
- 精度控制：输入比例因子时，可通过“极轴追踪”或“对象捕捉”确保缩放基准点准确，避免尺寸偏差。
相关问答FAQs
Q1：不等比缩放后，如何恢复图形原始比例？
A：若未保存操作，可按Ctrl+Z撤销；若已保存，可通过“参照缩放”的“参照”选项，以原始尺寸为基准重新缩放（如原长100，当前长150，输入参照长度150，目标长度100即可恢复），对于动态块，可右键单击块选择“重置”或重新编辑块参数。
Q2：不等比缩放对三维实体的影响有哪些？如何避免法线错误？
A：不等比缩放可能导致三维实体的法线方向异常，进而影响渲染或布尔运算（如并集、差集），避免方法：缩放前检查实体是否为“封闭实体”（通过massprop命令验证），缩放后使用“修复”（REPAIRJSON）或“重构网格”（MESHREPAIR）命令修复模型；若法线错误，可通过“反转法线”（NORMALS命令）调整。
