在CAD软件中，打印样式命令是控制图纸输出效果的核心工具，它决定了图形对象在打印或导出时的线宽、颜色、线型等视觉属性，确保最终输出结果符合设计规范和打印要求，打印样式主要通过两种模式管理：颜色相关打印样式表（.ctb）和命名打印样式表（.stb），前者依赖于对象的颜色来应用打印特性，后者则直接与对象关联，不受颜色限制，以下将详细介绍打印样式命令的调用方法、参数设置及应用技巧,帮助用户高效掌握这一功能。

打印样式命令的调用方式

在CAD中，打印样式命令主要通过“打印”对话框或“页面设置管理器”进行调用，具体路径如下：

1. 通过打印对话框

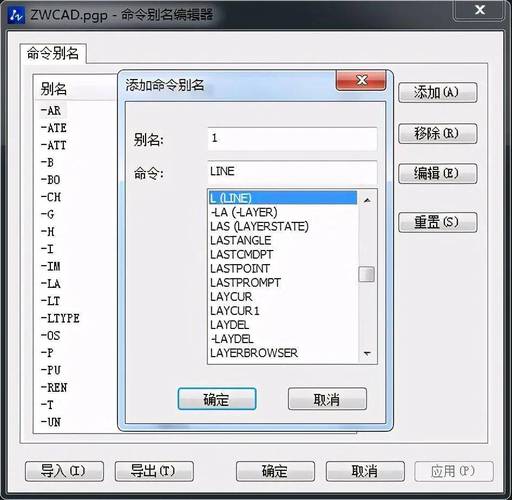

   • 快捷键：Ctrl+P
   • 命令行输入：PLOT
   • 执行后弹出“打印”对话框，在“打印机/绘图仪”区域的“名称”下拉菜单中选择打印机，下方“打印样式表”选项组即可选择或编辑打印样式。

2. 通过页面设置管理器

   • 命令行输入：PAGESETUP
   • 功能区操作：在“输出”选项卡中点击“页面设置管理器”
   • 该方式可保存打印配置（包括打印样式），适用于批量打印或标准化输出管理。

打印样式表的创建与编辑

颜色相关打印样式表（.ctb）

适用场景：基于AutoCAD早期版本，通过对象颜色匹配打印特性，适合颜色区分明确的图纸（如建筑平面图）。

创建步骤：

• 命令行输入：STYLESMANAGER，打开“打印样式表管理器”窗口（路径：C:\Users\[用户名]\AppData\Roaming\Autodesk\AutoCAD [版本号]\R[版本号]\chs\Plot Styles）。
• 双击“添加打印样式表向导”，选择“创建新打印样式表”，点击“下一步”。
• 选择“从头开始创建”或“基于现有打印样式表”，勾选“颜色相关打印样式表”，输入文件名（如“建筑打印.ctb”），完成创建。

编辑方法：

• 在“打印样式表管理器”中双击.ctb文件，打开“打印样式表编辑器”。
• 表格区域列出255种ACI颜色（1-255号），每行对应一种颜色的打印设置：
  • 颜色：选择“使用对象颜色”或指定打印颜色（如黑白图纸可选“黑色”）。
  • 线宽：直接输入数值（如0.13mm）或从下拉菜单选择（需确保“打印样式表设置”中“使用线宽”已启用）。
  • 线型：选择“使用对象线型”或指定打印线型（如虚线、点划线）。
  • 其他：可调整淡显、端点样式、连接样式等参数。

命名打印样式表（.stb）

适用场景：适用于复杂对象属性管理，可独立于颜色为不同对象分配打印样式，适合机械装配图等需要精细化控制的图纸。

创建与编辑：

• 步骤与.ctb类似，但在向导中选择“命名打印样式表”。
• 编辑时需手动添加打印样式（点击“添加样式”按钮），并可为每个样式命名（如“粗实线”“细虚线”）。
• 对象需通过“特性”面板（Ctrl+1）中的“打印样式”属性关联命名样式，而非依赖颜色。

打印样式在打印中的应用

关联打印样式到布局

• 在“模型”或“布局”选项卡右键，选择“页面设置管理器”，选择页面设置后点击“修改”。
• 在“打印样式表”下拉菜单中选择已创建的.ctb或.stb文件，勾选“显示打印样式”预览效果。
• 点击“应用到布局”，使当前布局关联该打印样式。

对象打印样式覆盖

• 若需单独调整某个对象的打印效果，可选中对象后打开“特性”面板（Ctrl+1），在“打印样式”栏选择其他样式或修改当前样式参数（仅对当前对象生效）。

打印样式表设置

• 在“打印样式表编辑器”中切换“表视图”或“格式视图”，可全局调整打印样式参数：
  • 说明：为打印样式添加备注，方便管理。
  • 对象线宽：勾选后可统一设置所有对象的打印线宽（覆盖对象自身线宽）。
  • 比例：调整打印时的线宽缩放比例（适用于不同绘图比例的图纸）。

常见问题与解决方案

1. 打印样式表未生效

   • 检查“打印”对话框中“打印样式表”是否正确选择，且“应用到布局”已勾选。
   • 确认对象是否为“颜色相关”模式（.ctb）或已关联命名样式（.stb），可通过“格式”→“打印样式”检查当前模式。

2. 打印时线宽与显示不一致

   • 在“打印样式表编辑器”中检查对应颜色的线宽设置是否正确，关闭CAD的“显示线宽”按钮（状态栏），避免显示与打印设置冲突。
   • 若使用命名打印样式，需确保对象“特性”中的“线宽”设置为“ByLayer”或指定值，且打印样式表中已配置线宽。

相关问答FAQs

Q1: 如何将一张图纸的打印样式快速应用到另一张图纸？
A1: 可通过“选项”→“打印和发布”→“打印样式表设置”将.ctb或.stb文件保存为共享路径，或在两台电脑间复制Plot Styles文件夹下的文件，也可通过“设计中心”（ADCENTER）将源文件的页面设置拖拽到目标文件，实现打印样式的批量应用。

Q2: 颜色相关打印样式表（.ctb）和命名打印样式表（.stb）如何选择？
A2: 若图纸主要依靠颜色区分图层（如建筑、电气图纸），推荐使用.ctb，操作简单且与颜色逻辑一致；若需为同一颜色的不同对象设置不同打印效果（如机械图中粗细实线同色但不同线宽），或需独立于颜色管理样式，应选择.stb,灵活性更高。
