在CAD软件中,布局是出图的核心环节，掌握布局相关命令能高效管理视图、比例和打印设置，以下是常用布局命令的详细解析，涵盖基础操作、视图控制、打印设置及高级功能，帮助用户全面掌握布局应用。

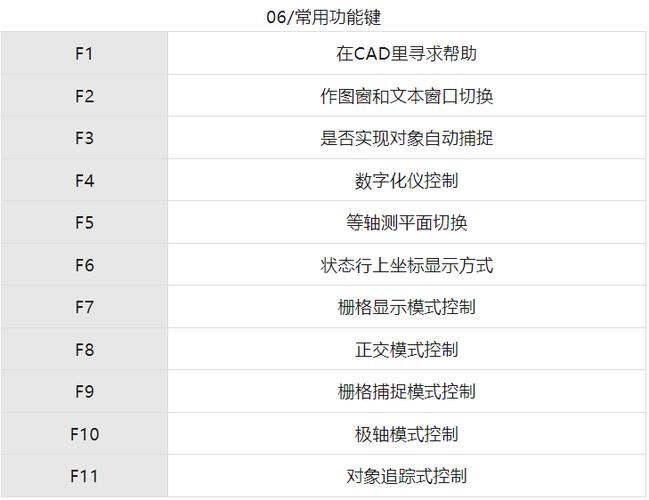

（图片来源网络，侵删）

布局基础操作命令

NEWLAYOUT（创建布局）
用于新建布局空间，可通过命令行输入“NEWLAYOUT”或点击布局选项卡旁的“+”号，支持自定义布局名称，默认可基于样板（如*.dwt）创建，或从模型空间直接导入布局。
LAYOUT（布局管理）
多功能布局命令，输入“LAYOUT”后可选择：
- 复制（Copy）：复制现有布局，适用于多方案出图；
- 删除（Delete）：移除无用布局；
- 重命名（Rename）：修改布局名称，支持中英文；
- 另存为（Saveas）：将布局保存为样板文件，供其他图纸调用。
LAYOUTWIZARD（布局向导）
引导式创建布局，可设置打印机、图纸尺寸、标题栏、视口比例等，适合新手快速配置标准化布局。

VPORTS（视口创建与管理）
用于在布局中创建多个视口，控制模型空间的显示：

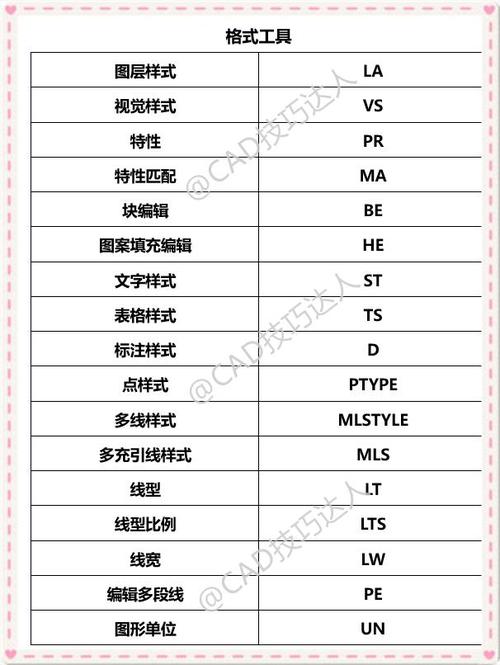

（图片来源网络，侵删）
- 单个视口：默认布局自带一个视口，通过“VPORTS”可分割为多个（如2个、3个、4个）；
- 多边形视口：输入“-VPORTS”选择“对象（O）”，可将闭合多段线、圆、椭圆等转换为不规则视口；
- 对象视口：将现有图形对象（如矩形、椭圆）直接转化为视口，灵活性高。
VP（视口比例设置）
双击进入视口内部后，在状态栏“视口比例”下拉菜单中选择预设比例（如1:100、1:50），或自定义比例值，注意：模型空间需用“ZOOM”命令调整显示范围，确保视口内图形完整。
VPCLIP（视口剪裁）
修改视口边界形状，选中视口后输入“VPCLIP”，可选择“多边形（P）”重新定义边界，或“删除（D）”恢复矩形边界。
MVIEW（视口控制）
与“VPORTS”功能类似，但更侧重于布局视口的显示控制，常用选项包括：
- 隐藏（H）：隐藏指定视口边框，打印时不显示；
- 开（ON）/关（OFF）：控制视口内模型的显示/隐藏，适用于临时隐藏某个视图。

PAGESETUP（页面设置管理器）
统一配置打印参数，包括打印机选择、图纸尺寸、打印区域、比例、偏移量、线宽等，设置后可保存为页面设置，直接应用到其他布局，避免重复配置。
PLOT（打印出图）
执行打印命令，弹出“打印”对话框，可预览打印效果、调整打印范围（如显示、窗口、界限）、选择打印样式（.ctb/.stb），支持批量打印多个布局。
PRINTSTYLE（打印样式表编辑器）
自定义打印颜色、线宽、线型等属性，通过“颜色相关（.ctb）”或“命名（.stb）”样式表，统一控制不同图层或对象的打印效果，例如将所有红色图层打印为0.3mm线宽。
