在CAD软件中,右键快捷菜单是提高绘图效率的重要工具，通过自定义右键命令，可以将常用功能集中展示，减少菜单层级操作，显著提升工作流畅度，以下是关于CAD右键命令设置的详细方法及注意事项，涵盖不同版本CAD的操作步骤、功能实现原理及常见问题解决方案。
CAD右键命令设置的核心逻辑
CAD的右键菜单分为“默认模式”“命令模式”和“编辑模式”三种状态，每种状态对应的菜单内容不同，在未选中任何对象时点击右键，显示的是“默认模式”菜单；执行命令过程中右键，显示“命令模式”菜单；选中对象后右键，则显示“编辑模式”菜单，设置右键命令的核心在于针对不同模式添加或修改菜单项，并将其关联到具体命令或脚本。
通过自定义（CUI）文件设置右键命令

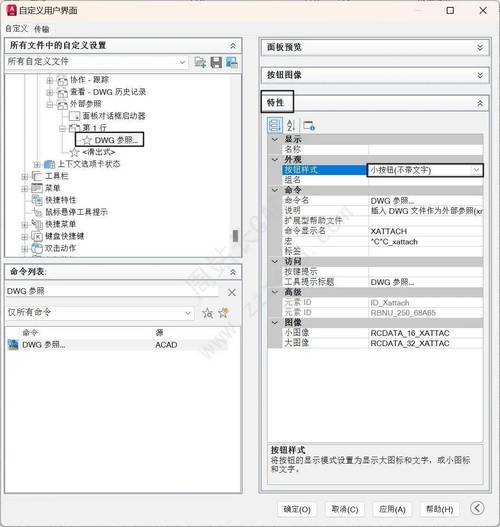

打开自定义界面
- 在命令行输入
CUSTUMIZE（或简化命令CUI），按回车键打开“自定义用户界面”对话框。 - 在左侧“所有自定义文件”列表中，选择“主CUI文件”（acad.cui）或当前工作空间对应的CUI文件，确保修改后能保存到常用配置中。
修改右键菜单内容
- 定位右键菜单节点：在左侧“自定义选项卡”或“命令列表”中，依次展开“菜单”→“右键单击”→根据需求选择“默认模式”“命令模式”或“编辑模式”。
- 添加新命令：在右侧“命令列表”框中，找到需要添加的命令（如“图层”“块”等），将其拖拽至左侧对应的右键菜单节点下，将“图层特性管理器”（命令
LAYER）拖至“默认模式”菜单中，即可在未选中对象时通过右键快速调用。 - 自定义菜单项名称：选中已添加的命令，在右侧“特性”面板中修改“名称”字段（如将“图层特性管理器”改为“图层”），并设置“说明”文字（鼠标悬停时显示的提示信息）。
- 关联脚本或宏：若需执行复杂操作，可在“特性”面板的“宏”字段中输入命令组合（如
^C^C_LAYER;，^C^C用于取消当前命令，LAYER为调用图层管理器），对于带参数的命令，可使用$(if,$(eq,$(getvar,cmdactive),1),命令1,命令2)实现条件判断。
保存并应用设置
- 完成修改后,点击“自定义用户界面”对话框右下角的“应用”按钮，再点击“确定”关闭对话框。
- 部分CAD版本需重启软件使设置生效,建议保存当前工作空间（通过“工作空间”下拉菜单→“将工作空间另存为”）以避免配置丢失。
通过LISP程序动态设置右键命令
对于需要批量修改或实现复杂逻辑的场景,可通过AutoLISP程序自定义右键菜单，以下是示例代码及操作步骤：
编写LISP程序
(defun c:customrightclick (/)
(setq *error* myerror)
(setq oldmenu (getvar "CMDECHO"))
(setvar "CMDECHO" 0)
(command "_.PASTECLIP" "_Y" pause)
(setvar "CMDECHO" oldmenu)
(princ)
)
(defun myerror (msg)
(if (/= msg "Function cancelled")
(princ (strcat "\nError: " msg))
)
(princ)
)
将上述代码保存为 customrightclick.lsp，功能是在右键时执行粘贴操作（可根据需求修改命令内容）。
加载并关联LISP程序
- 在CAD中输入
APPLOAD，选择保存的.lsp文件并加载。 - 通过CUI界面（前文所述方法）将新命令（如
customrightclick）添加至右键菜单，确保“宏”字段填写(c:customrightclick)。
不同模式右键菜单的典型配置建议
| 菜单模式 | 推荐添加命令 | 适用场景 |
|---|---|---|
| 默认模式（无对象选中） | 图层、块、文字样式、快速选择（QSELECT） | 快速调用全局设置功能 |
| 命令模式（执行命令中） | 重复上一个命令（MULTIPLE）、取消（ESC） | 减少命令切换的鼠标移动距离 |
| 编辑模式（对象选中） | 特性（PROPERTIES）、快速选择、删除（E） | 针对选中对象的快速编辑操作 |
设置注意事项
- 备份CUI文件：修改前复制原始
acad.cui文件，避免配置错误后无法恢复。 - 命令冲突处理：若添加的命令与右键默认快捷键冲突（如“Enter”键确认），需在CUI中禁用默认关联（通过“特性”面板中“元素”选项卡调整）。
- 版本兼容性：不同CAD版本（如AutoCAD 2020与2023）的CUI界面存在差异，建议在目标版本环境中进行设置。
- 第三方插件影响：若安装了CAD插件（如Express Tools），可能覆盖默认右键菜单，需检查插件设置或禁用后测试。
相关问答FAQs
问题1：为什么按照上述方法设置后，右键菜单没有变化？
解答：可能原因包括：①未保存CUI文件或工作空间；修改后需点击“应用”并保存当前工作空间；②CAD版本差异导致操作路径不同，建议检查“自定义用户界面”对话框中是否选中了正确的CUI文件（如“主CUI文件”）；③软件缓存问题，尝试输入 REINIT 命令并勾选“PGP文件”重置配置。
问题2：如何将外部LISP程序生成的命令添加到右键菜单，且支持参数输入？
解答：需分两步操作：①通过 APPLOAD 加载LISP程序，确保程序中定义了命令函数（如 defun c:mycommand ()）；②在CUI界面中，将命令 mycommand 拖拽至目标右键菜单节点，并在“宏”字段中添加参数传递逻辑，若需输入半径值，宏可写为 ^C^C_mycommand $(getvar,pickbox)，$(getvar,pickbox) 用于获取当前拾取框大小作为参数，测试时需确保LISP程序支持参数交互（如使用 getreal 函数输入数值）。
